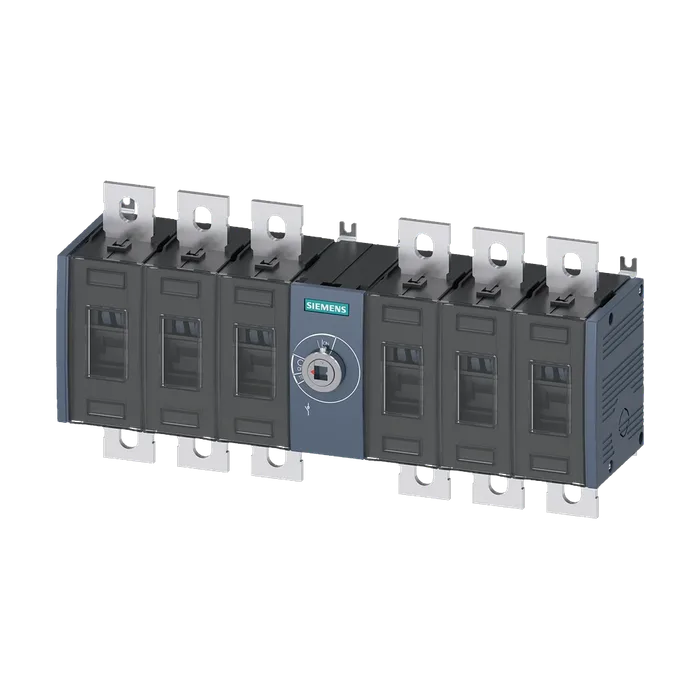

Выключатель-разъединитель 315A, типоразм. 3 6-пол., DC фронтальный привод, средний базовое устройство без рукоятки плоский контакт
Торговая марка изделия SENTRON
Наименование изделия Выключатель нагрузки-разъединитель 3KD
Исполнение изделия Переключатель пост. тока
Исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" ВКЛ.-ВЫКЛ.
Конструкция исполнительного механизма Без рукоятки
Исполнение коммутационного привода Передний привод
Исполнение коммутационного привода электропривод Нет
Число полюсов 6
Тип устройства жесткий монтаж
Типоразмер выключателя-разъединителя 3
Механический срок службы (коммутационных циклов) типичный 15 000
Коммутационная износостойкость
При DC-21 A при 1000 В 200
Положение коммутационного привода За третьим полюсом
Категория перенапряжения IV
Токопроводящих дорожек в ряд
При степени загрязнения 2 при постоянном токе расчетное значение 1200 В/6
При степени загрязнения 3 при постоянном токе расчетное значение 1200 B/6
Напряжение развязки
При степени загрязнения 2 при постоянном токе расчетное значение 1 250 В
При степени загрязнения 3 при постоянном токе расчетное значение 1 250 В
Выдерживаемое импульсное напряжение расчетное значение 12 кВ
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на 10 Вт
При расчетном обычном тепловом токе на каждое устройство 60 Вт
При расчетном значении тока при переменном токе в теплом рабочем состоянии на каждый полюс 10 Вт
Рабочий ток расчетное значение 315 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 6
Число замыкающих контактов для вспомогательных контактов 6
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Компонент изделия
Сигнализатор срабатывания Нет
Расцепитель напряжения Нет
Расцепитель мин. напряжения Нет
Расцепитель мин. напряжения с опережающим контактом Нет
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При переменном токе при 1200 В без плавкой вставки расчетное значение мин. 14,2 кА
Алюминиевого провода
Многопроводной с кабельным наконечником 1x (25 ... 240 мм²), 2x (25 ... 120 мм²)
Вид подключаемых сечений проводов
При комбинации "алюминиевый провод + выключатель" 315 А/240 мм²
Для медного шинопровода вид подключаемых сечений проводов для медного '1x (30x10 мм²)
Провода
Многопроводной с кабельным наконечником согласно DIN 46234 1 x (6–240 мм²), 2 x (6–150 мм²)
Многопроводной с кабельным наконечником согласно DIN 46235 1 x (16–185 мм²), 2 x (16–150 мм²)
Исполнение разъема питания для главной цепи плоское соединение
Высота 164 мм
Ширина 322 мм
Глубина 93,5 мм
Вид креплений вид креплений винтовое крепление
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Монтажное положение любой
Масса нетто 4 840 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C
Справочный идентификатор согласно МЭК 81346- 2:2009 Q
