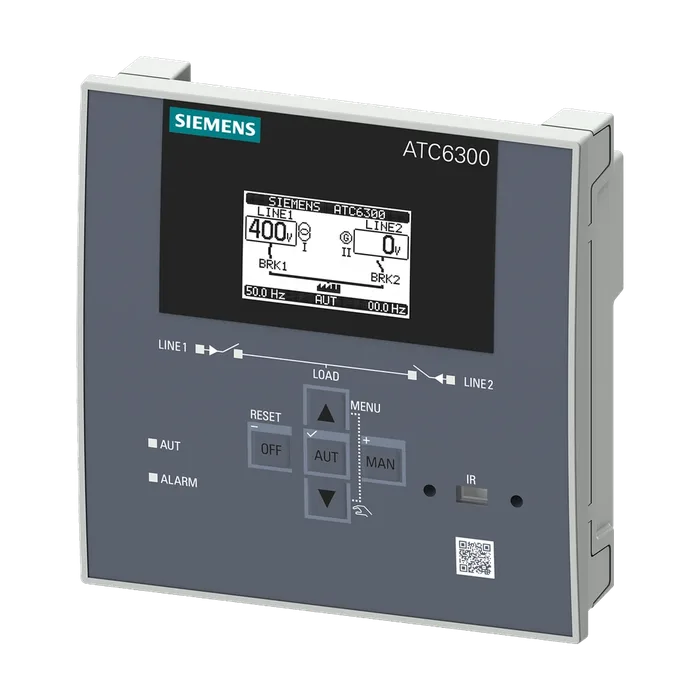

SENTRON 3KC ATC6300; ЖКД; 144x144 мм; автомат ввода резерва для управления авт. выключателями в литом корпусе, авт. выключателями, выключателей-разъединителей; для переключения нагрузки между основной и запасной сетью; устройство для установки в распр. щиты; Un 100...240 В AC, 50/60 Гц, 110...250 В DC; Un 12...24 В DC ном. напряжение Ue: 100...480 В AC, 50/60 Гц; винтовой клеммный
168 390 ₽С НДС
Код товара: 3KC90008TL40
Доступен к заказу
01
Описание
SENTRON 3KC ATC6300; ЖКД; 144x144 мм; автомат ввода резерва для управления авт. выключателями в литом корпусе, авт. выключателями, выключателей-разъединителей; для переключения нагрузки между основной и запасной сетью; устройство для установки в распр. щиты; Un 100...240 В AC, 50/60 Гц, 110...250 В DC; Un 12...24 В DC ном. напряжение Ue: 100...480 В AC, 50/60 Гц; винтовой клеммный
Торговая марка изделияSENTRON
Наименование изделияпринадлежности для автоматов ввода резерва
Исполнение изделия3KC ATC6300
Рабочая температура
Мин.-30 °C
Макс.70 °C
Время переключения блока управления50 мс
Категория перенапряжения3
Выдерживаемое напряжение промышленной частоты на источнике вспомогательного питания при переменном токе3 000 В
Длительность работы без вспомогательного источника питания300 s
Напряжение развязки (Ui) на источнике вспомогательного питания при переменном токе расчетное значение250 В
Выдерживаемое импульсное напряжение (Uimp) вспомогательного источника питания при переменном токе расчетное значение длительность помехоустойчивости против провалов6 000 В
Напряжения при переменном токе при 220 В
Без модулей расширения макс.250 мс
С 1 модулем расширения макс.180 мс
С 2 модулями расширения макс. напряжение питания вспомогательного источника120 мс
Питания
При переменном токе расчетное начальное значение100 В
При переменном токе расчетное конечное значение240 В
При переменном токе мин.90 В
При переменном токе макс.264 В
При постоянном токе расчетное начальное значение110 В
При постоянном токе расчетное конечное значение250 В
При постоянном токе мин.93,5 В
При постоянном токе макс. напряжение питания на источнике питания300 В
Постоянного тока
Расчетное начальное значение12 В
Расчетное конечное значение24 В
Мин.7,5 В
Макс.33 В
Степень защиты IP
С лицевой стороныIP40
С задней стороныIP20
Потребляемая полная мощность на источнике вспомогательного питания при переменном токе при 240 В макс. мощность потерь [Вт] на источнике вспомогательного9,5 ВА
Питания
При переменном токе при 240 В3,8 Вт
При постоянном токе при 250 В макс. мощность потерь [Вт] на источнике питания3,6 Вт
Постоянного тока
При 12 В макс.3,2 Вт
При 24 В макс.2,9 Вт
Рабочая частота расчетное значение
Мин.45 Гц
Макс.66 Гц
Число переключающих контактов для вспомогательных контактов1
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов6
Компонент изделия аппаратных часов реального времени буферный элемент питанияДа
Характеристика изделия материала корпусаполикарбонат
Число слотов2
Входной ток на цифровом входе при сигнале <0> макс.8 мА
Число цифровых входов6
Исполнение коммутационного входаотриц.
Выходное напряжение на релейных выходах при переменном токе макс. расчетное значение250 В
Число выходов как контактный коммутационный элемент7
Выходной ток на релейных выходах
При AC-1 при 250 В расчетное значение8 А
При AC-15 при 250 В расчетное значение1,5 А
При DC-1 при 30 В расчетное значение8 А
Тип коммутационной способности согласно NEMAB300
Коммутационная способность по току на релейных выходах при постоянном токе при 30 В согласно UL 5081 А
Механический срок службы (коммутационных циклов) релейных выходов10 000 000
Макс. номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого2,5 мм²
Провода
Мин.24
Макс. номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого12
Провода согласно UL 508
Мин.18
Макс.12
Начальный пусковой крутящий момент (фунтов/дюйм) при винтовом зажиме макс.5 lbf·in
Начальный пусковой крутящий момент при винтовом зажиме макс.0,56 Н·м
Исполнение разъема питанияисполнение: съемное/втычное
Высота144 мм
Ширина144 мм
Глубина43,3 мм
Монтажная глубина с модулем расширения макс.73 мм
Масса нетто600 г
Окружающая температура при хранении
Мин.-30 °C
Макс.80 °C
Справочный идентификатор
Согласно DIN EN 61346-2K
Согласно МЭК 81346-2:2009K Declaration of
Артикул3KC9000-8TL40
Каталог IDLV10
Код группыP360
Товарный код85371098
Вес Нетто (Кг)0,647 Кг
Вид продуктовКонтроллер АВР
ПроизводительSiemens
Ценовая Группа1CL
Группа Продукта5380
Размер упаковки150,00 x 183,00 x 127,00
Единицы Измерения1 шт.
Описание ПродуктаSENTRON 3KC ATC6300; ЖКД; 144x144 мм; автомат ввода резерва для управления авт. выключателями в литом корпусе, авт. выключателями, выключателей-разъединителей; для переключения нагрузки между основной и запасной сетью; устройство для установки в распр. щиты; Un 100...240 В AC, 50/60 Гц, 110...250 В DC; Un 12...24 В DC ном. напряжение Ue: 100...480 В AC, 50/60 Гц; винтовой клеммный зажим возможность расширения макс. 2 дополнительными модулями
Страна происхожденияИталия
Количество в упаковке1
Заказной Номер (Артикл)3KC9000-8TL40
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
