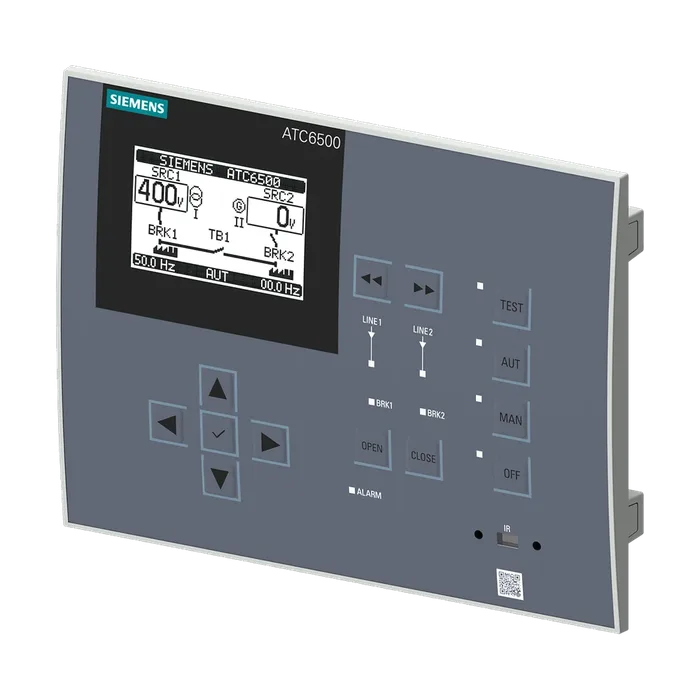

SENTRON 3KC ATC6500; ЖКД; 180x240 мм; автомат ввода резерва для управления авт. выключателями в литом корпусе, авт. выключателями, для переключения нагрузки между основной и запасной сетью; возможность управления дополнительным секционным выключателем; устройство для установки в распр. щиты: Un: 100...240 В AC, 50/60 Гц, 110...250 В DC; Un: 12...48 В DC; ном.
251 362 ₽С НДС
Код товара: 3KC90008TL50
Доступен к заказу
01
Описание
SENTRON 3KC ATC6500; ЖКД; 180x240 мм; автомат ввода резерва для управления авт. выключателями в литом корпусе, авт. выключателями, для переключения нагрузки между основной и запасной сетью; возможность управления дополнительным секционным выключателем; устройство для установки в распр. щиты: Un: 100...240 В AC, 50/60 Гц, 110...250 В DC; Un: 12...48 В DC; ном.
Торговая марка изделияSENTRON
Наименование изделияпринадлежности для автоматов ввода резерва
Исполнение изделия3KC ATC6500
Рабочая температура
Мин.-30 °C
Макс.70 °C
Время переключения блока управления50 мс
Категория перенапряжения3
Выдерживаемое напряжение промышленной частоты на источнике вспомогательного питания при переменном токе3 000 В
Напряжение развязки (Ui) на источнике вспомогательного питания при переменном токе расчетное значение250 В
Выдерживаемое импульсное напряжение (Uimp) вспомогательного источника питания при переменном токе расчетное значение длительность помехоустойчивости против провалов7 300 В
Напряжения при переменном токе при 220 В
Без модулей расширения макс.200 мс
С 1 модулем расширения макс.170 мс
С 2 модулями расширения макс.150 мс
С 3 модулями расширения макс. напряжение питания вспомогательного источника100 мс
Питания
При переменном токе расчетное начальное значение100 В
При переменном токе расчетное конечное значение240 В
При переменном токе мин.90 В
При переменном токе макс.264 В
При постоянном токе расчетное начальное значение110 В
При постоянном токе расчетное конечное значение250 В
При постоянном токе мин.93,5 В
При постоянном токе макс. напряжение питания на источнике питания300 В
Постоянного тока
Расчетное начальное значение12 В
Расчетное конечное значение48 В
Мин.7,5 В
Макс.57,6 В
Длительность работы без вспомогательного источника питания макс.14 d
Степень защиты IP
С лицевой стороныIP40
С задней стороныIP20
Потребляемая полная мощность на источнике вспомогательного питания при переменном токе при 240 В макс. мощность потерь [Вт] на источнике вспомогательного12,5 ВА
Питания
При переменном токе при 240 В5,5 Вт
При постоянном токе при 250 В макс. мощность потерь [Вт] на источнике питания4,7 Вт
Постоянного тока
При 12 В макс.4,8 Вт
При 24 В макс.4,5 Вт
При 48 В макс.4,2 Вт
Рабочая частота расчетное значение
Мин.45 Гц
Макс.66 Гц
Число переключающих контактов для вспомогательных контактов3
Число размыкающих контактов для вспомогательных контактов0
Число замыкающих контактов для вспомогательных контактов4
Компонент изделия аппаратных часов реального времени буферный элемент питанияДа
Характеристика изделия материала корпусаполикарбонат
Число слотов3
Входной ток на цифровом входе при сигнале <0> макс.8 мА
Число цифровых входов8
Исполнение коммутационного входаотриц.
Выходное напряжение на релейных выходах при переменном токе макс. расчетное значение250 В
Число выходов как контактный коммутационный элемент7
Выходной ток на релейных выходах
При AC-1 при 250 В расчетное значение8 А
При AC-15 при 250 В расчетное значение1,5 А
При DC-1 при 30 В расчетное значение8 А
Тип коммутационной способности согласно NEMAB300
Коммутационная способность по току на релейных выходах при постоянном токе при 30 В согласно UL 5081 А
Механический срок службы (коммутационных циклов) релейных выходов10 000 000
Макс. номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого12
Провода согласно UL 508
Мин.18
Макс.12
Начальный пусковой крутящий момент (фунтов/дюйм) при винтовом зажиме макс.5 lbf·in
Начальный пусковой крутящий момент при винтовом зажиме макс.0,56 Н·м
Исполнение разъема питанияисполнение: съемное/втычное
Высота180 мм
Ширина240 мм
Глубина32,6 мм
Монтажная глубина с модулем расширения макс.56,4 мм
Масса нетто680 г
Окружающая температура при хранении
Мин.-30 °C
Макс.80 °C
Справочный идентификатор
Согласно DIN EN 61346-2K
Согласно МЭК 81346-2:2009K Declaration of
Артикул3KC9000-8TL50
Каталог IDLV10
Код группыP360
Товарный код85371098
Вес Нетто (Кг)0,997 Кг
Вид продуктовКонтроллер АВР
ПроизводительSiemens
Ценовая Группа1CL
Группа Продукта5380
Размер упаковки150,00 x 183,00 x 127,00
Единицы Измерения1 шт.
Описание ПродуктаSENTRON 3KC ATC6500; ЖКД; 180x240 мм; автомат ввода резерва для управления авт. выключателями в литом корпусе, авт. выключателями, для переключения нагрузки между основной и запасной сетью; возможность управления дополнительным секционным выключателем; устройство для установки в распр. щиты: Un: 100...240 В AC, 50/60 Гц, 110...250 В DC; Un: 12...48 В DC; ном. напряжение Ue: 100...600 В AC, 50/60 Гц; винтовой клеммный зажим; встроенный интерфейс RS485 возможность расширения макс. 3 дополнительными модулями
Страна происхожденияИталия
Количество в упаковке1
Заказной Номер (Артикл)3KC9000-8TL50
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
