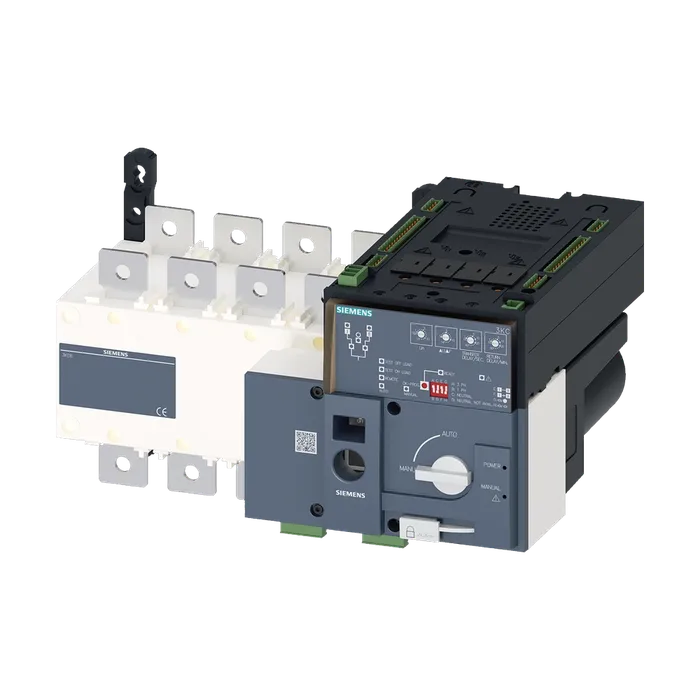

SENTRON, ATE, сетевой переключатель 3KC, авт., ATSE, 4- пол., Iu: 400 А, Ue AC: 415 В, Ie при AC-33B, при 415 В: 200 А, Ie при AC-23A, при 690 В: 125 А, винтовое крепление, моторизованный привод, правосторонний, длинная поворотная рукоятка, шинное соединение
Торговая марка изделия SENTRON
Линейка изделий ATE
Наименование изделия Сетевой переключатель 3KC
Исполнение изделия Автоматический
Исполнение индикатора для индикации коммутационного положения "ручной режим" I - O - II
Конструкция исполнительного механизма Длинная поворотная ручка
Исполнение рукоятки Рукоятка
Исполнение коммутационного привода привод двигателя
Исполнение коммутационного привода электропривод Да
Число полюсов 4
Тип устройства жесткий монтаж
Механический срок службы (коммутационных циклов) при последовательности функций O-I-O типичный 4 000
Значение I2t
При замкнутом переключателе при 690 В при комбинации выключатель + предохранитель gG макс. 1 884 000 A²·s
Предохранителя при 415 В макс. допустимо 600 000 A²·s
Предохранителя gG при 690 В макс. допустимо 2 100 000 A²·s
Положение коммутационного привода На правом конце
Категория перенапряжения III
Степень загрязнения 3
Напряжение развязки
Расчетное значение 1 000 В
При степени загрязнения 3 при постоянном токе расчетное значение 1 000 В
Напряжение питания при переменном токе
Мин. 166 В
Макс. 332 В
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на 60,4 Вт
Рабочая частота расчетное значение
Мин. 45 Гц
Макс. 65 Гц
Рабочий ток расчетное значение 400 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 3
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 4
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Нет
Защитный выключатель Да
Ремонтный выключатель Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При AC 415 В без плавкой вставки согласно МЭК 60947-6-1 расчетное значение мин. 17 кА
При AC 690 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. условный ток короткого замыкания при защите 22 кА
Предохранителем со стороны сети
При 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение 50 кА
При 415 В с помощью предохранителя gG расчетное значение 50 кА
При 690 В с помощью предохранителя gG согласно МЭК 60947-3 расчетное значение 50 кА
Входной ток на цифровом входе при сигнале <0> макс. 2,1 мА
Число цифровых входов 11
Исполнение коммутационного входа Соединено с управляющей клеммой
Исполнение реле 2 реле: 2NO, 2A 250 VAC or 2A 24 VDC; 1 Relais: 1CO, 2A 250 VAC or 2A 24 VDC
Длительность импульса мин. 0,06 s
Время задержки входного сигнала 0,046 s
Число контролируемых фаз 3
Вид подключаемых сечений проводов
Для медного шинопровода вид подключаемых сечений проводов для медного 1 x 32 x 8
Провода
Многопроводной с кабельным наконечником согласно DIN 46234 1x(185240 мм²)
Исполнение разъема питания
Входов и выходов Съемные/вставные
Для главной цепи шинный зажим
Высота 170 мм
Ширина 378 мм
Глубина 292 мм
Вид креплений винтовое крепление
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Масса нетто 9 100 г
Окружающая температура при эксплуатации
Мин. -20 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -40 °C
Макс. 70 °C Declaration of Conformity
