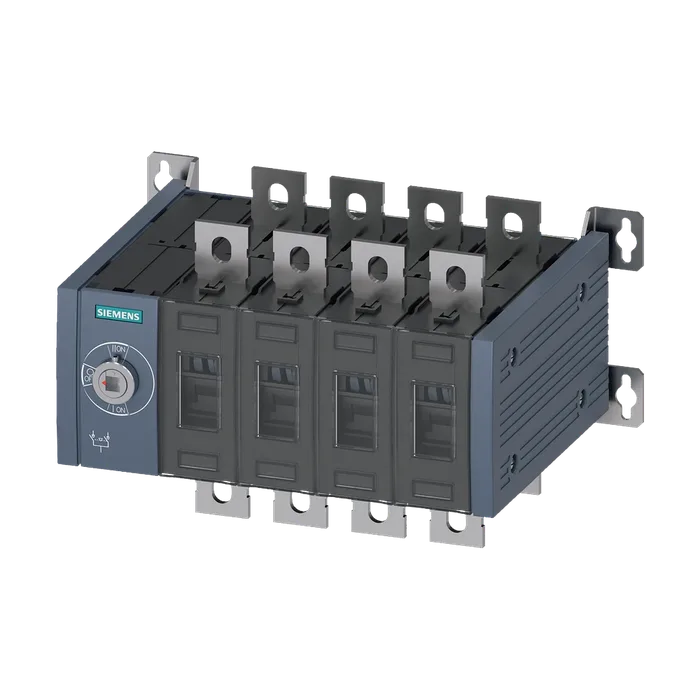

SENTRON, сетевой коммутатор 3KC, с ручным управлением, MTSE, типоразмер: 3, 4-пол., Iu: 200 А, Ue AC: 415 В, Ie при AC-33 B, при 415 В: 200 А, Ie при AC-23A при 690 В: 200 А, винтовое крепление, фронтальный привод, левосторонний, без рукоятки, шинное соединение
Торговая марка изделия SENTRON
Наименование изделия Сетевой переключатель 3KC
Исполнение изделия С ручным управлением
Исполнение индикатора для индикации коммутационного положения "дверной поворотный привод" I ON- O OFF- II ON
Конструкция исполнительного механизма Без рукоятки
Исполнение рукоятки без
Исполнение коммутационного привода Передний привод
Исполнение коммутационного привода электропривод Нет
Число полюсов 4
Тип устройства жесткий монтаж
Типоразмер выключателя-разъединителя 3
Механический срок службы (коммутационных циклов) при последовательности функций O-I-O типичный 10 000
Значение I2t
При замкнутом переключателе для комбинации выключатель + предохранитель при 500 В макс. 426 500 A²·s
При замкнутом переключателе при 690 В при комбинации выключатель + предохранитель gG макс. 348 000 A²·s
Предохранителя при 415 В макс. допустимо 780 005 A²·s
Предохранителя при 500 В макс. допустимо 780 005 A²·s
Предохранителя gG при 690 В макс. допустимо 525 005 A²·s
При замкнутом переключателе для комбинации выключатель + предохранитель при 415 В макс. 426 500 A²·s
Положение коммутационного привода На левом конце
Категория перенапряжения IV
Степень загрязнения 3
Напряжение развязки
Расчетное значение 1 000 В
Степень защиты IP IP00
Степень защиты IP
При замкнутом переключателе с накладкой или крышкой кабельного наконечника IP20
С лицевой стороны IP00
Мощность потерь [Вт]
При расчетном обычном тепловом токе на каждое устройство 16 Вт
Рабочая мощность
При AC-23 A при 400 В при 50/60 Гц расчетное значение 110 кВт
При AC-23 A при 500 В расчетное значение 132 кВт
Рабочий ток расчетное значение 200 А
Число подключенных размыкающих контактов для вспомогательных контактов 0
Число подключенных замыкающих контактов для вспомогательных контактов 0
Число подключенных переключающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 0
Число размыкающих контактов для вспомогательных контактов 12
Число замыкающих контактов для вспомогательных контактов 12
Пригодность к использованию
Главный выключатель Да
Выключатель-разъединитель Да
Аварийный выключатель Да
Защитный выключатель Да
Ремонтный выключатель Да
Дополнение изделия вспомогательный выключатель Да
Дополнение изделия опциональный
Электропривод Нет
Расцепитель напряжения Нет
(Icm) для выключателя-разъединителя
При AC 415 В без плавкой вставки согласно МЭК 60947-6-1 расчетное значение мин. 36 кА
При AC 690 В без плавкой вставки согласно МЭК 60947-3 расчетное значение мин. условный ток короткого замыкания при защите 26 кА
Предохранителем со стороны сети
При 415 В с помощью предохранителя gG согласно МЭК 60947-6-1 расчетное значение 100 кА
При 415 В с помощью предохранителя gG расчетное значение 100 кА
При 500 В с помощью предохранителя gG согласно МЭК 60947-3 расчетное значение 100 кА
При 690 В с помощью предохранителя gG согласно МЭК 60947-3 расчетное значение 65 кА
Вид подключаемых сечений проводов для алюминиевого провода многопроводной с кабельным наконечником 1x (25 ... 240 мм²), 2x (25 ... 120 мм²)
Вид подключаемых сечений проводов
При комбинации "алюминиевый провод + выключатель" 200 A/240 мм²
Для медного шинопровода вид подключаемых сечений проводов для медного 1 x (30 x 10 мм²)
Провода
Многопроводной с кабельным наконечником согласно DIN 46234 1x (6 ... 240 мм²), 2x (6 ... 150 мм²)
Многопроводной с кабельным наконечником согласно DIN 46235 1x (16 ... 185 мм²), 2x (16 ...150 мм²)
Исполнение разъема питания
Для главной цепи шинный зажим
Высота 164 мм
Ширина 279 мм
Глубина 197,2 мм
Вид креплений винтовое крепление
Вид креплений
Фронтальный монтаж с креплением в 4 отверстия Нет
Фронтальный монтаж с центральным креплением Нет
Шинный монтаж Нет
Масса нетто 6 500 г
Окружающая температура при эксплуатации
Мин. -25 °C
Макс. 70 °C
Окружающая температура при хранении
Мин. -50 °C
Макс. 80 °C Declaration of Conformity
