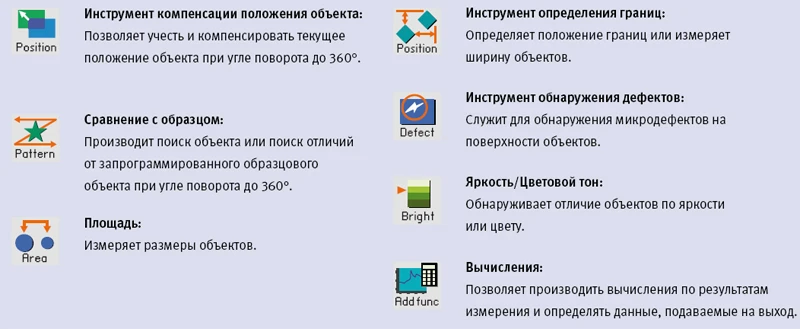

Этот датчик технического зрения позволяет сконфигурировать несколько критериев контроля для одного изображения и предоставляет на выбор до 20 инструментов или вспомогательных средств контроля. В зависимости от подключенной камеры, инструменты контроля анализируют одноцветное или цветное изображение и предоставляют возможность фильтрации и выделения цвета. Такие мощные инструменты, как предварительная обработка изображений, компенсация положения объекта, калибровка и протоколирование данных, делают функциональность ZFX максимально полной.

Контроль по нескольким критериям

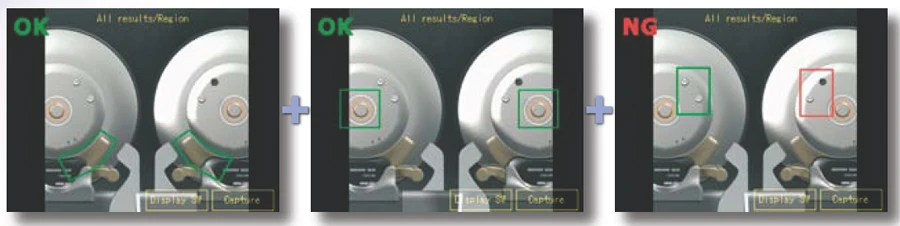

Контроль одновременно по нескольким критериям обеспечивает надежную идентификацию сборочных узлов при производстве тормозных систем: определение правильной модели, распознавание левой или правой детали и т.п.

Информация для заказа

Контроллеры

Appearance		Power supply	Circuit type	Model
		DC21.6 to 26.4V	NPN	ZFX-C10
			PNP	ZFX-C15

Камеры

Appearance	Type		Setting distance	Sensing area	Model	Remarks
(ZFX-SC50)	Camera with lighting	Monochrome type	34mm to 49mm	5mm x 4.9mm to 9mm x 8.9mm (variable)	ZFX-SR10	Cable length: 2m
		Monochrome type	34mm to 194mm	10mm x 9.8mm to 50mm x 49mm (variable)	ZFX-SR50
		Color type	34mm to 49mm	5mm x 4.9mm to 9mm x 8.9mm (variable)	ZFX-SC10
			31mm to 187mm	10mm x 9.8mm to 50mm x 49mm (variable)	ZFX-SC50
			31mm to 187mm	10mm x 9.8mm to 50mm x 49mm (variable)	ZFX-SC50W(IP67)
			67mm to 142mm	50mm x 49mm to 90mm x 89mm (variable)	ZFX-SC90
			67mm to 142mm	50mm x 49mm to 90mm x 89mm (variable)	ZFX-SC90W(IP67)
			115mm to 227mm	90mm x 89mm to 150mm x 148mm (variable)	ZFX-SC150
			115mm to 227mm	90mm x 89mm to 150mm x 148mm (variable)	ZFX-SC150W(IP67)
	Camera only	Monochrome type	The CC7V lens is selected according to the range of detectionand the installation distance.		ZFX-S	—
	Camera only	Color type			ZFX-SC	—

Кабели

Type		Cable length	Model
Camera Cable (See note 1.)	Normal type	3m. 8m	ZFX-VS
Camera Cable (See note 1.)	Robot cable type	3m	ZFX-VSR
Camera Extension Cable	Normal type	3m	ZFX-XC3A (See note 2.)
	Normal type	8m	ZFX-XC8A (See note 2.)
	Robot cable type	3m	ZFX-XC3AR (See note 2.)
Parallel I/O Cable		2m. 5m	ZFX-VP
RS-232C Cable		2m	ZFX-XPT2A
RS-422 Cable		2m	ZFX-XPT2B
Monitor Cable		2m. 5m	FZ-VM
Special USB cable		1.8 m	ZFX-XUSB

Аксессуары

Type		Model
Console		ZFX-KP (2m / 5m)
LCD Monitor		FZ-M08
Panel Mount Adapters		ZFX-XPM
Optional Lighting (See note 1.)	bar lighting	ZFV-LTL01
	bar double-lighting	ZFV-LTL02
	bar low-angle lighting	ZFV-LTL04
	light source for through beam	ZFV-LTF01
CCTV Lenses /Extension Tubes		3Z4S-LE series
External Lighting		3Z4S-LT series
Strobe Controller (See note 2.)		Manufactured by MORITEX Corporation 3Z4S-LT MLEK-C100E1TSX
