Многоосевой контроллер пошагового позиционирования через сеть EtherCAT

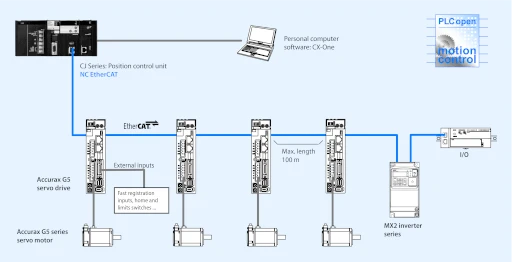

Комбинация ПЛК Omron CJ2 PLC, блока CJ1W-NC EtherCAT и сервоприводов G5, объединенных сетью EtherCAT, представляет собой комплексную и полнофункциональную систему позиционного управления.
- Модуль позиционного управления 2, 4, 8 или 16 осями
- Модели NC_82 поддерживают до 64 дополнительных узлов: инверторов, систем технического зрения и распределенных вводов-выводов.
- Линейная и круговая интерполяция
- Линейное управление и управление по неограниченным осям
- Языки программирования: логика и функциональные блоки
- Сертифицированные открытые функциональные блоки управления движением на ПЛК
- Этот блок может выполнять различные последовательности операций в памяти, эксплуатационные данные
- Программное обеспечение CX-Programmer для настройки блоков, сети EtherCAT и программирования ПЛК
Заказная информация
Position controller unit
| Name | Order code |
|---|---|
| Position controller unit - EtherCAT - 16 axes + 64 nodes for remote I/O | CJ1W-NCF82 |
| Position controller unit - EtherCAT - 8 axes + 64 nodes for remote I/O | CJ1W-NC882 |
| Position controller unit - EtherCAT - 4 axes + 64 nodes for remote I/O | CJ1W-NC482 |
| Position controller unit - EtherCAT - 16 axes | CJ1W-NCF81 |
| Position controller unit - EtherCAT - 8 axes | CJ1W-NC881 |
| Position controller unit - EtherCAT - 4 axes | CJ1W-NC481 |
| Position controller unit - EtherCAT - 2 axes | CJ1W-NC281 |
EtherCAT related devices
Servo system and frequency inverter
| Name | Order code | |
|---|---|---|
| Accurax G5 servo drive EtherCAT built-in | R88D-KN ___-ECT | |
| MX2 inverter with EtherCAT option board | Frequency inverter | 3G3MX2-A _ |
| EtherCAT option board | 3G3AX-MX2-ECT | |
GX-Series I/O Blocks
| Name | Order code | |
|---|---|---|
| 16 NPN inputs | 24 VDC, 6 mA, 1-wire connection, expandable | GX-ID1611 |
| 16 PNP inputs | 24 VDC, 6 mA, 1-wire connection, expandable | GX-ID1621 |
| 16 NPN outputs | 24 VDC, 500 mA, 1-wire connection, expandable | GX-OD1611 |
| 16 PNP outputs | 24 VDC, 500 mA, 1-wire connection, expandable | GX-OD1621 |
| 8 inputs and 8 outputs, NPN | 24 VDC, 6 mA input, 500 mA output, 1-wire connection | GX-MD1611 |
| 8 inputs and 8 outputs, PNP | 24 VDC, 6 mA input, 500 mA output, 1-wire connection | GX-MD1621 |
| 16 NPN inputs | 24 VDC, 6 mA, 3-wire connection | GX-ID1612 |
| 16 PNP inputs | 24 VDC, 6 mA, 3-wire connection | GX-ID1622 |
| 16 NPN outputs | 24 VDC, 500 mA, 3-wire connection | GX-OD1612 |
| 16 PNP outputs | 24 VDC, 500 mA, 3-wire connection | GX-OD1622 |
| 8 inputs and 8 outputs, NPN | 24 VDC, 6 mA input, 500 mA output, 3-wire connection | GX-MD1612 |
| 8 inputs and 8 outputs, PNP | 24 VDC, 6 mA input, 500 mA output, 3-wire connection | GX-MD1622 |
| 16 relay outputs | 250 VAC, 2 A,1-wire connection, expandable | GX-OC1601 |
| 4 analog inputs, current/voltage | ±10 V, 0 to 10 V, 0 to 5 V, 1 to 5 V, 4 to 20 mA | GX-AD0471 |
| 2 analog outputs, current/voltage | ±10 V, 0 to 10 V, 0 to 5 V, 1 to 5 V, 4 to 20 mA | GX-DA0271 |
| 2 encoder open collector inputs | 500 kHz Open collector input | GX-EC0211 |
| 2 encoder line-driver inputs | 4 MHz Line driver input | GX-EC0241 |
Vision system
| Name | Specification | Order code |
|---|---|---|
| Vision system with EtherCAT interface | NPN | FZM1-350-ECT |
| PNP | FZM1-355-ECT |
Computer software
| Specifications | Order code |
|---|---|
| CX-One version 4 or higher | CX-One |
| CX-Programmer version 9.12 or higher | CX-Programmer |
