SmartStep 2

Основные особенности Omron Smart Step 2:

• значительное уменьшение габаритов шкафа управления;
• сокращение времени на разработку программы для ПЛК благодаря наличию библиотеки функциональных блоков Smart FB Library;
• снижение времени монтажа благодаря удобной установке серводрайвера на DIN-рейку;
• нет необходимости в настройке благодаря функции самонастройки в реальном времени;
• подходит для систем с низкой механической жесткостью. Контролирует механические вибрации благодаря наличию функции контроля механической вибрации и адаптивному фильтру;
• удобство настройки благодаря наличию ПО для настройки CX-Driver (входит в пакет CX-One).

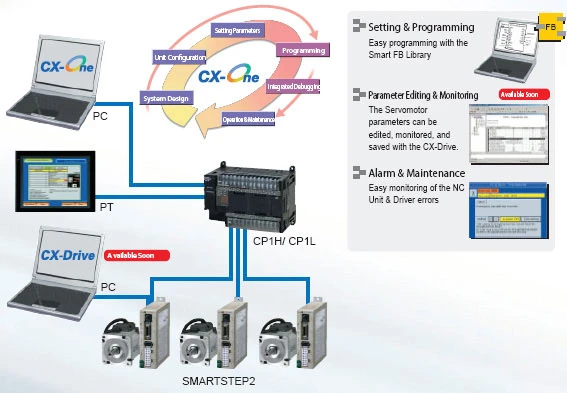

Специальная среда разработки позволяет существенно сократить время от разработки до внедрения. Управление с помощью PLC становится значительно проще и удобнее благодаря наличию функциональных блоков в CX-One.

Компактные размеры сервоусилителя позволяют значительно снизить габариты шкафа управления

Функция ограничения момента. Задав две уставки ограничения момента и подавая два различных задания вы можете использовать Смартстеп2 в таких применениях как прессование или установка деталей.

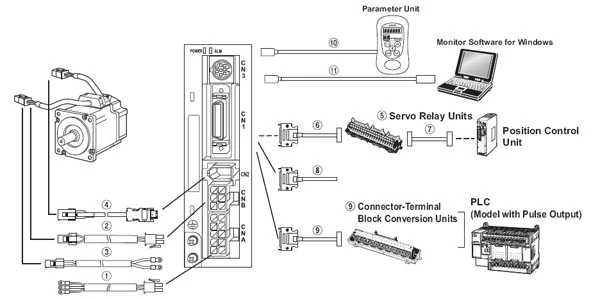

Комбинации подключения кабелей

Информация для заказа Omron SmartStep 2

Серводрайверы SmartStep 2

Спецификация		Модель
Однофазный 100 VAC	50 W	R7D-BPA5L
	100 W	R7D-BP01L
	200 W	R7D-BP02L
Однофазный/трехфазный 200 VAC	50 W	R7D-BP01H
	100 W
	400 W	R7D-BP04H
200 VAC	200 W	R7D-BP02HH
Трехфазный 200 VAC	200 W	R7D-BP02H

Сервомоторы SmartStep 2. 3000 об/мин, цилиндрические

Спецификация			Модель
			Прямой вал	Прямой вал со шпонкой
Без тормоза	100 V	50 W	R88M-G05030H	R88M-G05030H-S2
		100 W	R88M-G10030L	R88M-G10030L-S2
		200 W	R88M-G20030L	R88M-G20030L-S2
	200 V	50 W	R88M-G05030H	R88M-G05030H-S2
		100 W	R88M-G10030H	R88M-G10030H-S2
		200 W	R88M-G20030H	R88M-G20030H-S2
		400 W	R88M-G40030H	R88M-G40030H-S2
С тормозом	100 V	50 W	R88M-G05030H-B	R88M-G05030H-BS2
		100 W	R88M-G10030L-B	R88M-G10030L-BS2
		200 W	R88M-G20030L-B	R88M-G20030L-BS2
	200 V	50 W	R88M-G05030H-B	R88M-G05030H-BS2
		100 W	R88M-G10030H-B	R88M-G10030H-BS2
		200 W	R88M-G20030H-B	R88M-G20030H-BS2
		400 W	R88M-G40030H-B	R88M-G40030H-BS2

Сервомоторы SmartStep 2. 3000 об/мин, плоские

Спецификация			Модель
			Прямой вал	Прямой вал со шпонкой
Без тормоза	100 V	100W	R88M-GP10030L	R88M-GP10030L-S2
		200W	R88M-GP20030L	R88M-GP20030L-S2
	200 V	100W	R88M-GP10030H	R88M-GP10030H-S2
		200W	R88M-GP20030H	R88M-GP20030H-S2
		400W	R88M-GP40030H	R88M-GP40030H-S2
С тормозом	100 V	100W	R88M-GP10030L-B	R88M-GP10030L-BS2
		200W	R88M-GP20030L-B	R88M-GP20030L-BS2
	200 V	100W	R88M-GP10030H-B	R88M-GP10030H-BS2
		200W	R88M-GP20030H-B	R88M-GP20030H-BS2
		400W	R88M-GP40030H-B	R88M-GP40030H-BS2
