Обладая многолетним опытом конструирования и производства реле, OMRON предлагает новый продукт - промышленное реле OMRON G2RV с тонким корпусом. При ширине всего 6 мм это реле гарантирует существенную экономию пространства, не теряя при этом в надежности и функциональности.

Жесткие контактные выводы G2RV не гнутся при замене реле, оставаясь прямыми и ровными, благодаря чему достигается надежное электрическое соединение между реле и монтажной колодкой.

Реле G2RV снабжено двумя индикаторами, механическим и светодиодным, по которым можно легко контролировать положение контактов и наличие напряжения на катушке.

Реле G2RV легко стыкуется с ПЛК, благодаря чему оно идеально подходит для применения во многих промышленных системах управления, а так же в оборудовании и установках бытового назначения.

Реле G2RV идеально отвечает требованиям разработчиков и изготовителей панелей управления, машин и другого комплексного оборудования, стремящихся к снижению стоимости своей продукции за счет уменьшения ее размеров. Малая толщина реле G2RV способствует миниатюризации модулей и увеличению количества каналов ввода/вывода. Реле поставляется в комплекте с монтажной колодкой. При этом можно выбрать требуемую комбинацию реле и монтажной колодки , либо приобрести только реле, если оно требуется в качестве запасного.

Производство на уровне высочайших стандартов

Реле G2RV производится в соответствии с принятыми в компании OMRON высокими стандартами в области качества и охраны окружающей среды, что гарантирует их долгую и безотказную работу. Они отвечают всем необходимым международным стандартам, включая cULus, VDE и CE.

Клеммы с винтовым зажимом и безвинтовые клеммы

Подсоединение к монтажным колодкам может быть успешно осуществлено при помощи обычных клемм с винтовым зажимом (Box Clamp) или безвинтовых клемм типа Push-in, которые являются усовершенствованной модификацией хорошо известных безвинтовых клемм с пружинным зажимом (SLC). В последнем случае монтаж выполняется без использования отвертки, что намного быстрее и проще.

Дополнительные принадлежности

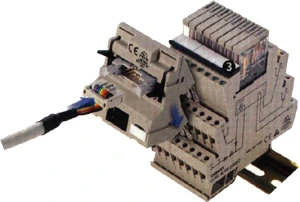

Интерфейсный выходной модуль обеспечивает быстрое подключение выходов ПЛК к группе монтажных колодок G2RV.

Соединительные мостики различной расцветки и с различным количеством выводов.

Информация для заказа (Реле + монтажная колодка)

Relay	Управляющее напряжение	Заказной код
Relay	Управляющее напряжение	Винтовые клеммы	Безвинтовые клеммы (Push-in)
Standard type without lockable test switch	12 VDC	G2RV-SR700 DC12	G2RV-SR500 DC12
	24 VDC	G2RV-SR700 DC24	G2RV-SR500 DC24
	24 VAC/VDC	G2RV-SR700 AC/DC24	G2RV-SR500 AC/DC24
	48 VAC/VDC	G2RV-SR700 AC/DC48	G2RV-SR500 AC/DC48
	100 VAC	G2RV-SR700 AC100	G2RV-SR500 AC100
	110 VAC	G2RV-SR700 AC110	G2RV-SR500 AC110
	200 VAC	G2RV-SR700 AC200	G2RV-SR500 AC200
	230 VAC	G2RV-SR700 AC230	G2RV-SR500 AC230
Standard type with lockable test switch	24 VDC	G2RV-SR701 DC24	G2RV-SR501 DC24
Standard type with lockable test switch	24 VAC/VDC	G2RV-SR701 AC/DC24	G2RV-SR501 AC/DC24
Input type	12 VDC	G2RV-SR700-AP DC12	G2RV-SR500-AP DC12
	24 VDC	G2RV-SR700-AP DC24	G2RV-SR500-AP DC24
	24 VAC/VDC	G2RV-SR700-AP AC/DC24	G2RV-SR500-AP AC/DC24
	48 VAC/VDC	G2RV-SR700-AP AC/DC48	G2RV-SR500-AP AC/DC48
	100 VAC	G2RV-SR700-AP AC100	G2RV-SR500-AP AC100
	110 VAC	G2RV-SR700-AP AC110	G2RV-SR500-AP AC110
	200 VAC	G2RV-SR700-AP AC200	G2RV-SR500-AP AC200
	230 VAC	G2RV-SR700-AP AC230	G2RV-SR500-AP AC230

Дополнительные принадлежности

Тип	Описание	Код заказа
Соединительный мостик	2 контакта	P2RVM-020[]
Соединительный мостик	3 контакта	P2RVM-030[]
Соединительный мостик	4 контакта	P2RVM-040[]
Соединительный мостик	10 контактов	P2RVM-100[]
Соединительный мостик	20 контактов	P2RVM-200[]
Интерфейсный модуль	Подключение выходов ПЛК к группе из восьми реле	P2RVC-8-O-F
Маркировочная этикетка	Пластмассовая, крепится на монтажную колодку	R99-15 для G2RV

[] - выберите цвет: R - красный, S - синий, B - черный.

Характеристики (Реле + монтажная колодка)

Тип контактов - SPDT (однополюсные)
Управляющее напряжение - 12, 24 VDC; 24, 48 VDC/VAC; 110, 230 VAC
Номинальный ток нагрузки - 6 А при 250 VAC, 6 А при 30 VDC
Максимальное коммутируемое напряжение - 400 VAC
Максимальный коммутируемый ток - 6 А
Максимальная коммутируемая мощность - 1500 ВА / 180 Вт
Минимальная допустимая нагрузка 10 mA при 5 VDC
Механический ресурс - 5 000 000 переключений
Электрический ресурс (номинальный ток нагрузки) - 100 000 переключений (стандартное значение)
Электрическая прочность диэлектрика - 6 кВ
Температура окружающей среды - от -40 до +55 оС
Соответствие стандартам - CE, VDE, cULus
Размеры (Ш*В*Т) - 92.5*107*6.2 мм

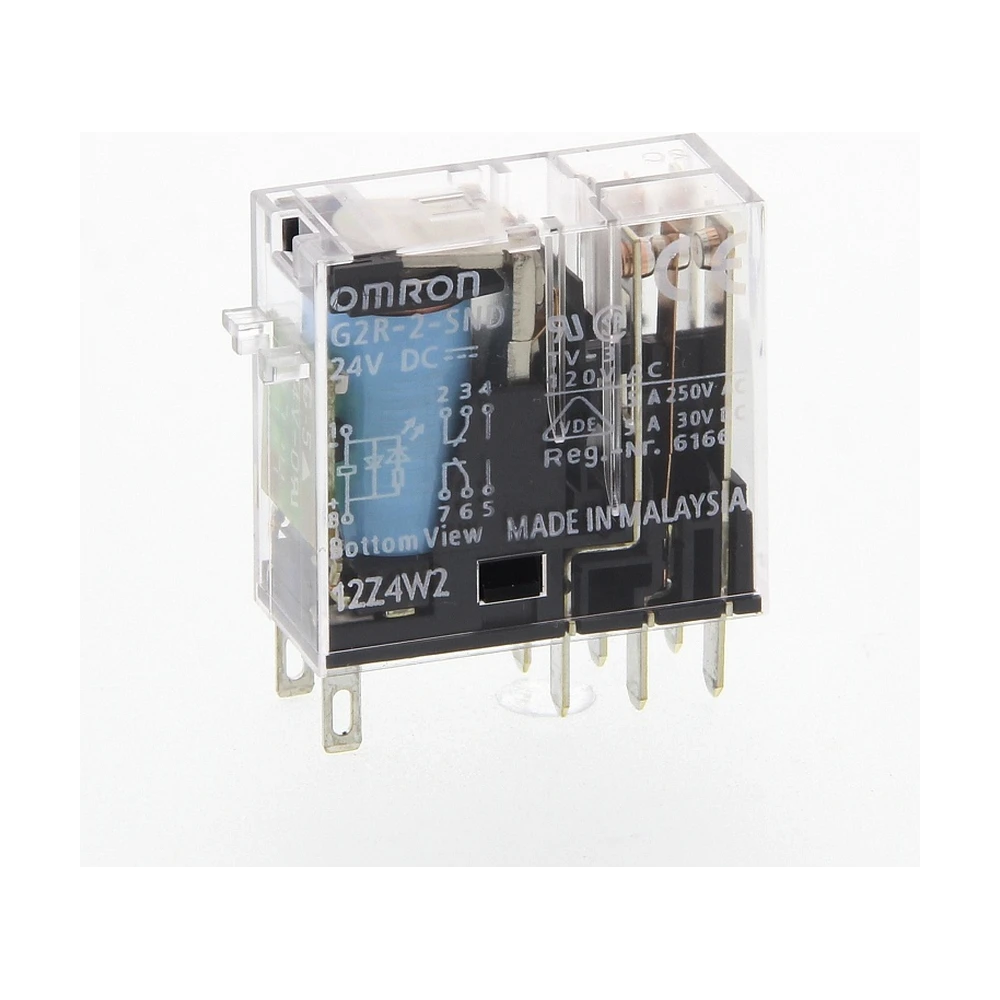

G2R OMRON: каталог и характеристики
