Доступен к заказу

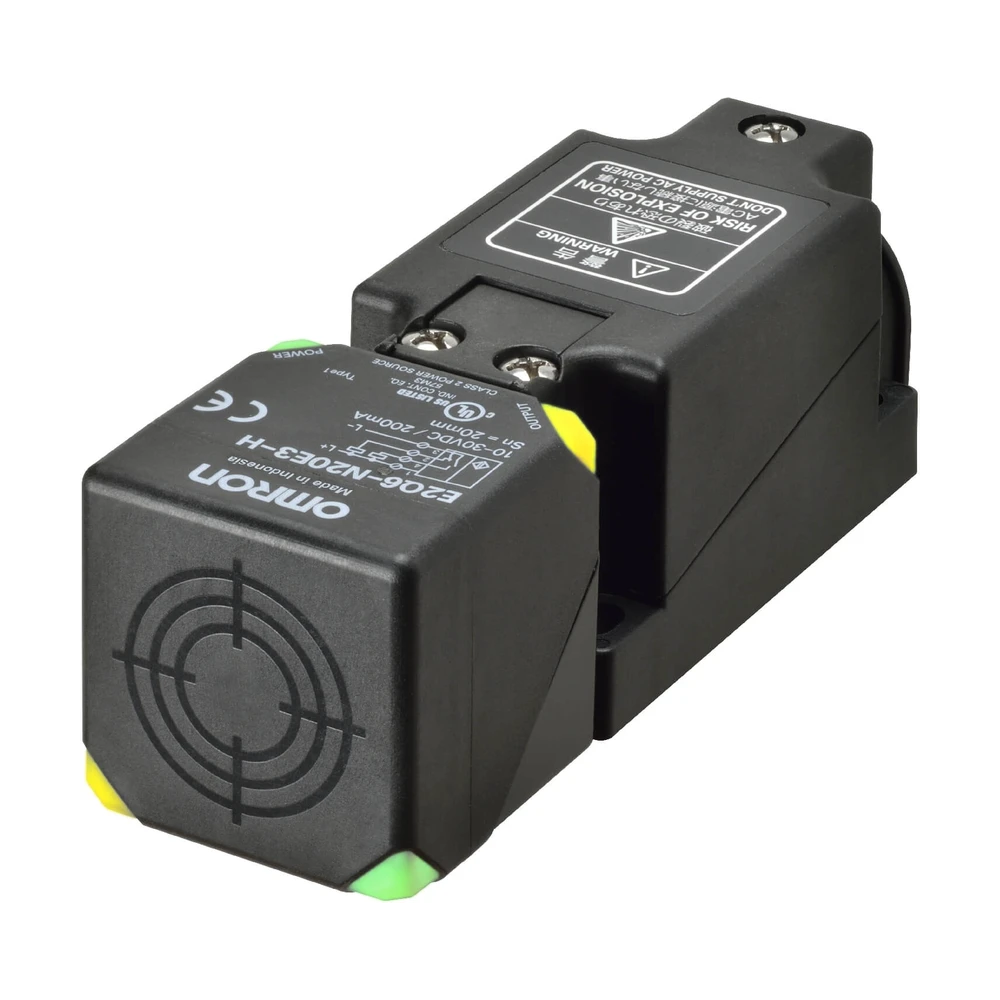

E2Q6-N20E3-H
11 184 ₽
E2Q6
E2Q6: описание
Индуктивные бесконтактные датчики в прямоугольном корпусе со свободным подсоединением проводов
В семействе E2Q6 представлен новый тип индуктивных бесконтактных датчиков в прямоугольном корпусе с увеличенным рабочим расстоянием и инновационной клеммой для свободного подсоединения проводов. Новая клемма обеспечивает улучшенную устойчивость к износу, превосходную защиту от коррозии и первоклассную прочность. Форма E2Q6 аналогична форме стандартных концевых выключателей, поэтому он может быть использован в тех же областях применения в качестве альтернативного решения для бесконтактного обнаружения предметов.
- Кабельный ввод M20 с клеммным блоком для свободного подсоединения проводов.
- Выбирайте одно из пяти направлений подсоединение: спереди или пол углом 90° вверх, вниз, влево или вправо.
- Четыре индикатора показывают состояние работы датчика для большинства направлений.
Заказная информация
| Shielded/Unshielded | Sensing distance | Connection method | Operation mode | Order code | |
|---|---|---|---|---|---|
| NPN output | PNP output | ||||
| Terminal block | NO + NC | E2Q6-N20E3-H | E2Q6-N20F3-H | ||
| E2Q6-N30ME3-H | E2Q6-N30MF3-H | ||||
Характеристики
| Item | E2Q6-N20_3-H | E2Q6-N30M_3-H | |
|---|---|---|---|
| Shielding | Shielded | Unshielded | |
| Sensing distance | 20 mm ±10% | 30 mm ±10% | |
| Response frequency | 150 Hz | 100 Hz | |
| Power supply voltage (operating voltage range) | 10 to 30 VDC, including 10% ripple (p-p) | ||
| Current consumption | 20 mA max. | ||
| Control output | Load current | 200 mA max. | |
| Residual voltage | 2 V max. (at 200 mA load current) | ||
| Operation mode | NO + NC | ||
| Ambient temperature range | Operating and storage: −25 to 70°C (with no icing or condensation) | ||
| Ambient humidity range | Operating and storage: 35% to 95% (with no condensation) | ||
| Insulation resistance | 50 MΩ min. (at 500 VDC) between current-carrying parts and case | ||
| Degree of protection | IEC IP67 | ||
| Connection method | Terminal block | ||
| Materials | Case | Polyamide (PA) | |
| Sensing surface | Polyamide (PA) | ||
| Terminal base | Polyamide (PA) | ||
| Accessories | Instruction manual | ||
