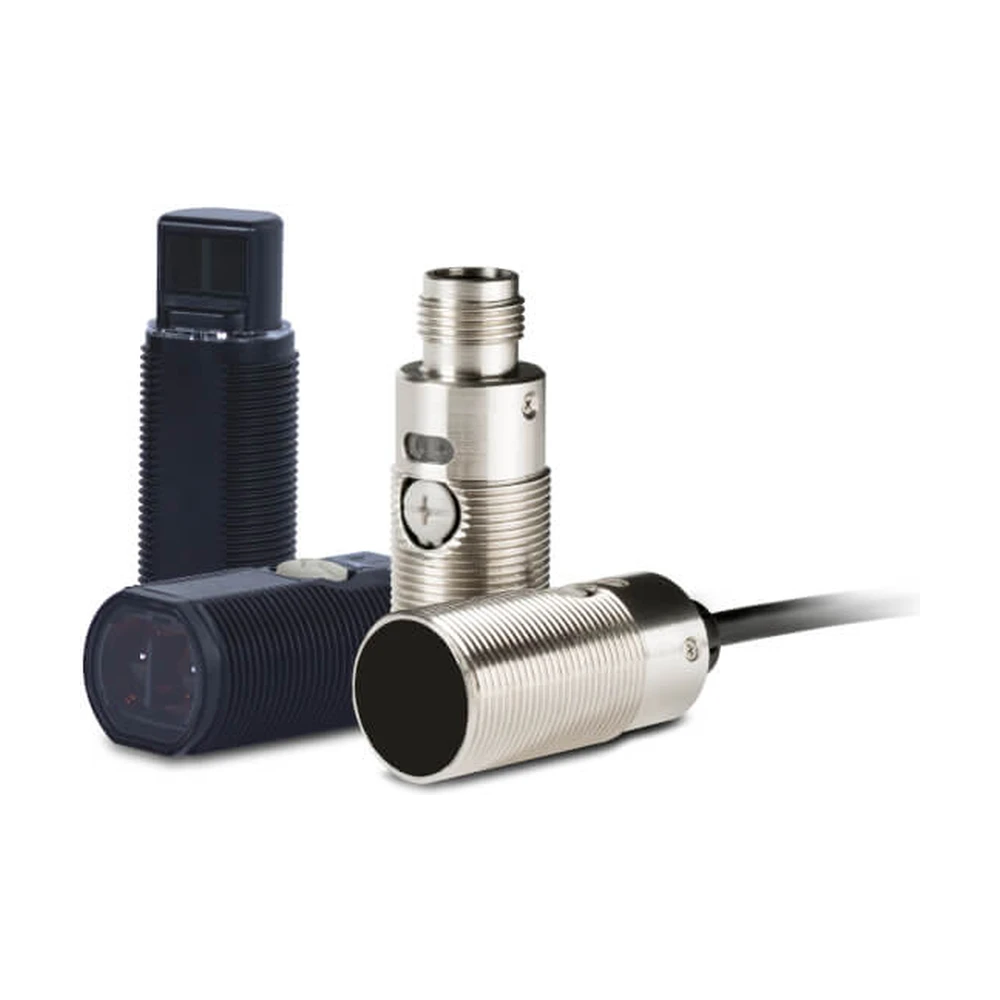

Серия E3FA/E3FB с обширным спектром надежных и простых в использовании фотоэлектрических датчиков представляет собой новое поколение фотоэлектрических датчиков Omron. Отличаясь рядом стандартных и специальных функций, эта линейка моделей адресована для различных отраслей промышленности, например, упаковочной, керамической промышленности и транспортировке грузов.

Широкий ассортимент стандартных моделей и моделей для специального использования
Яркий видимый красный светодиод упрощает выравнивание датчика
Компактный и прочный корпус упрощает интеграцию в оборудование

Компактные размеры и форма

Компактные размеры и форма. Можно установить практически в любом месте.

Видимый светодиод, упрощает выравнивание

Все модели оснащены ярким светодиодом, упрощающим выравнивание и гарантирующим большое расстояние срабатывания.

Подавление фона

Датчики с подавлением фона для стабильного обнаружения объектов различного цвета.

Корпус с высокой степенью защиты

Герметичная конструкция корпуса со степенью защиты IP67/IP69K гарантирует высокий уровень водонепроницаемости.

Заказная информация

Straight types

Sensor type	Sensing distance	Connection method				Order code
						E3FA (plastic housing)		E3FB (metal housing)
						NPN output	PNP output	NPN output	PNP output
Through-beam (Red LED)	20 m	-	-	2 m	-	E3FA-TN11 2M	E3FA-TP11 2M	E3FB-TN11 2M	E3FB-TP11 2M
Through-beam (Red LED)	20 m	-	¢	-	-	E3FA-TN21	E3FA-TP21	E3FB-TN21	E3FB-TP21
Through-beam (Infrared LED)	15 m	-	-	2 m	-	E3FA-TN12 2M	E3FA-TP12 2M	-	-
Through-beam (Infrared LED)	15 m	-	¢	-	-	E3FA-TN22	E3FA-TP22	-	-
Retro-reflective with MSR<	0.1 to 4 m (with E39-R1S)	-	-	2 m	-	E3FA-RN11 2M	E3FA-RP11 2M	E3FB-RN11 2M	E3FB-RP11 2M
Retro-reflective with MSR<	0.1 to 4 m (with E39-R1S)	-	¢	-	-	E3FA-RN21	E3FA-RP21	E3FB-RN21	E3FB-RP21
Coaxial Retro-reflective with MSR	0 to 500 mm (with E39-R1S)	-	-	2 m	-	E3FA-RN12 2M	E3FA-RP12 2M	E3FB-RN12 2M	E3FB-RP12 2M
Coaxial Retro-reflective with MSR	0 to 500 mm (with E39-R1S)	-	¢	-	-	E3FA-RN22	E3FA-RP22	E3FB-RN22	E3FB-RP22
Diffuse-reflective (Red LED)	100 mm	-	-	2 m	-	E3FA-DN11 2M	E3FA-DP11 2M	E3FB-DN11 2M	E3FB-DP11 2M
	100 mm	-	¢	-	-	E3FA-DN21	E3FA-DP21	E3FB-DN21	E3FB-DP21
	300 mm	-	-	2 m	-	E3FA-DN12 2M	E3FA-DP12 2M	E3FB-DN12 2M	E3FB-DP12 2M
	300 mm	-	¢	-	-	E3FA-DN22	E3FA-DP22	E3FB-DN22	E3FB-DP22
	1 m	-	-	2 m	-	E3FA-DN13 2M	E3FA-DP13 2M	E3FB-DN13 2M	E3FB-DP13 2M
	1 m	-	¢	-	-	E3FA-DN23	E3FA-DP23	E3FB-DN23	E3FB-DP23
Diffuse-reflective (Infrared LED)	100 mm	-	-	2 m	-	E3FA-DN14 2M	E3FA-DP14 2M	-	-
	100 mm	-	¢	-	-	E3FA-DN24	E3FA-DP24	-	-
	300 mm	-	-	2 m	-	E3FA-DN15 2M	E3FA-DP15 2M	-	-
	300 mm	-	¢	-	-	E3FA-DN25	E3FA-DP25	-	-
	1 m	-	-	2 m	-	E3FA-DN16 2M	E3FA-DP16 2M	-	-
	1 m	-	¢	-	-	E3FA-DN26	E3FA-DP26	-	-
BGS(background suppression)	100 mm	-	-	2 m	-	E3FA-LN11 2M	E3FA-LP11 2M	E3FB-LN11 2M	E3FB-LP11 2M
	100 mm	-	¢	-	-	E3FA-LN21	E3FA-LP21	E3FB-LN21	E3FB-LP21
	200 mm	-	-	2 m	-	E3FA-LN12 2M	E3FA-LP12 2M	E3FB-LN12 2M	E3FB-LP12 2M
	200 mm	-	¢	-	-	E3FA-LN22	E3FA-LP22	E3FB-LN22	E3FB-LP22

Radial types

Sensor type	Sensing distance	Connection method				Order code
						E3RA (plastic housing)		E3RB (metal housing)
						NPN output	PNP output	NPN output	PNP output
Through-beam	15 m	-	-	2 m	-	E3RA-TN11 2M	E3RA-TP11 2M	E3RB-TN11 2M	E3RB-TP11 2M
Through-beam	15 m	-	¢	-	-	E3RA-TN21	E3RA-TP21	E3RB-TN21	E3RB-TP21
Retro-reflective with MSR	0.1 to 3 m (with E39-R1S)	-	-	2 m	-	E3RA-RN11 2M	E3RA-RP11 2M	E3RB-RN11 2M	E3RB-RP11 2M
Retro-reflective with MSR	0.1 to 3 m (with E39-R1S)	-	¢	-	-	E3RA-RN21	E3RA-RP21	E3RB-RN21	E3RB-RP21
Diffuse reflective	100 mm	-	-	2 m	-	E3RA-DN11 2M	E3RA-DP11 2M	E3RB-DN11 2M	E3RB-DP11 2M
	100 mm	-	¢	-	-	E3RA-DN21	E3RA-DP21	E3RB-DN21	E3RB-DP21
	300 mm	-	-	2 m	-	E3RA-DN12 2M	E3RA-DP12 2M	E3RB-DN12 2M	E3RB-DP12 2M
	300 mm	-	¢	-	-	E3RA-DN22	E3RA-DP22	E3RB-DN22	E3RB-DP22
	700 mm	-	-	2 m	-	E3RA-DN13 2M	E3RA-DP13 2M	E3RB-DN13 2M	E3RB-DP13 2M
	700 mm	-	¢	-	-	E3RA-DN23	E3RA-DP23	E3RB-DN23	E3RB-DP23

Характеристики

Straight type

	Sensing method		Through-beam (Red LED)	Through-beam (Infrared LED)	Retro-reflective	Coaxial Retro-reflective	Diffuse-reflective
Model	NPN output	Pre-wired	E3F_-TN11 2M	E3F_-TN12 2M	E3F_-RN11 2M	E3F_-RN12 2M	E3F_-DN11 2M	E3F_-DN12 2M	E3F_-DN13 2M
	NPN output	M12 Connector	E3F_-TN21	E3F_-TN22	E3F_-RN21	E3F_-RN22	E3F_-DN21	E3F_-DN22	E3F_-DN23
	PNP output	Pre-wired	E3F_-TP11 2M	E3F_-TP12 2M	E3F_-RP11 2M	E3F_-RP12 2M	E3F_-DP11 2M	E3F_-DP12 2M	E3F_-DP13 2M
Item	PNP output	M12 Connector	E3F_-TP21	E3F_-TP22	E3F_-RP21	E3F_-RP22	E3F_-DP21	E3F_-DP22	E3F_-DP23
Sensing distance			20 m	15 m	0.1 to 4 m	0 to 500 mm	100 mm	300 mm	1 m
Light source (wavelength)			Red LED (624 nm)	Infrared LED (850 nm)	Red LED (624 nm)
Power supply voltage			10 to 30 VDC (include voltage ripple of 10%(p-p) max.)
Operation mode			Light-ON/Dark-ON selectable by wiring
Sensitivity adjustment			One-turn adjuster
Protection circuits			Reversed power supply polarity protection, Output short-circuit protection and Reversed output polarity protection
Response time			0.5 ms
Ambient temperature		Operating	-25 to 55°C
Ambient temperature		Storage	-30 to 70°C (with no icing or condensation)
Degree of protection			IEC: IP67, DIN 40050-9: IP69K
Material	Case and Nut		E3FA: ABS, E3FB: Nickel brass
	Lens and Display		PMMA
	Adjuster		POM

Radial type

	Sensing method		Through-beam	Retro-reflective	Diffuse-reflective
Model	NPN output	Pre-wired	E3R_-TN11 2M	E3R_-RN11 2M	E3R_-DN11 2M	E3R_-DN12 2M	E3R_-DN13 2M
	NPN output	M12 Connector	E3R_-TN21	E3R_-RN21	E3R_-DN21	E3R_-DN22	E3R_-DN23
	PNP output	Pre-wired	E3R_-TP11 2M	E3R_-RP11 2M	E3R_-DP11 2M	E3R_-DP12 2M	E3R_-DP13 2M
Item	PNP output	M12 Connector	E3R_-TP21	E3R_-RP21	E3R_-DP21	E3R_-DP22	E3R_-DP23
Sensing distance			15 m	0.1 to 3 m	100 mm	300 mm	700 mm
Light source (wavelength)			Red LED (624 nm)
Power supply voltage			10 to 30 VDC (include voltage ripple of 10%(p-p) max.)
Operation mode			Light-ON/Dark-ON selectable by wiring
Sensitivity adjustment			One-turn adjuster
Protection circuits			Reversed power supply polarity protection, Output short-circuit protection and Reversed output polarity protection
Response time			0.5 ms
Ambient temperature		Operating	-25 to 55°C
Ambient temperature		Storage	-30 to 70°C (with no icing or condensation)
Degree of protection			IEC: IP67, DIN 40050-9: IP69K
Material	Case and Nut		E3FA: ABS, E3FB: Nickel brass
	Lens and Display		PMMA
	Adjuster		POM
