G9SP-N: описание
Контроллер G9SP оснащен всеми локальными входами и выходами с функцией безопасности и предназначен для управления приложением безопасности. Стандартные входы и выходы имеют возможность прямого подключения, а диагностические данные передаются через последовательный интерфейс или интерфейс Ethernet.
- Три типа ЦПУ для различных областей применения
- Точная диагностика и контроль через интерфейс Ethernet или последовательное соединение
- Модуль памяти для копирования конфигурации
- Уникальное программное обеспечение обеспечивает удобное составление, проверку, стандартизацию и повторное использование программ
- Сертифицированы как PLe (EN ISO 13849-1) и SIL 3 (IEC 61508)
Заказная информация
| Appearance | Appearance description | Order code |
|---|---|---|
| Standalone safety controller | 10 PNP safety inputs 4 PNP safety outputs 4 test outputs 4 PNP standard outputs |
G9SP-N10S |
| 10 PNP safety inputs 16 PNP safety outputs 6 test outputs |
G9SP-N10D | |
| 20 PNP safety inputs 8 PNP safety outputs 6 test outputs |
G9SP-N20S |
Software
| Appearance | Media | Applicable OS | Order code |
|---|---|---|---|
| G9SP configurator | Setup disk 1 license | Windows 2000 Windows XP Windows Vista Windows 7 |
WS02-G9SP01-V1 |
| Setup disk 10 licenses | WS02-G9SP10-V1 | ||
| Setup disk 50 licenses | WS02-G9SP50-V1 | ||
| Setup disk Site license | WS02-G9SPXX-V1 |
Expansion units (standard I/O)
| Appearance | Type | Number of I/O | Model | |
|---|---|---|---|---|
| In | Out | |||
| Expansion I/O unit | Sinking | 12 | 8 (solid state) | CP1W-20EDT |
| Sourcing | 12 | 8 (solid state) | CP1W-20EDT1 | |
| Sinking | - | 32 (solid state) | CP1W-32ET | |
| Sourcing | - | 32 (solid state) | CP1W-32ET1 | |
| I/O Connecting cable, 80 cm long | CP1W-CN811 | |||

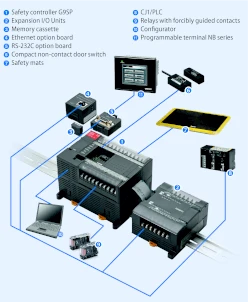

G9SP configuration
Option units
| Appearance | Order code |
|---|---|
| RS-232 option board | CP1W-CIF01 |
| Ethernet option board (Ver. 2.0 or later) | CP1W-CIF41 |
| Memory cassette | CP1W-ME05M |
| G9SP Status Display Touchscreen with 1.8 m cable | 82614-0010 H-T40M-P |
| G9SP-N10S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01) | 82612-0010 G9SP-N10S-SDK |
| G9SP-N10D Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01) | 82612-0020 G9SP-N10D-SDK |
| G9SP-N20S Display Kit (G9SP, Touchscreen, cable, CP1W-CIF01) | 82612-0030 G9SP-N20S-SDK |
| G9SP-N10S kit with EtherNet/IP module | 82608-0010 G9SP-N10S-EIP |
| G9SP-N10D kit with EtherNet/IP module | 82608-0020 G9SP-N10D-EIP |
| G9SP-N20S kit with EtherNet/IP module | 82608-0030 G9SP-N20S-EIP |
Характеристики
General specifications
| Power supply voltage | 20.4 to 26.4 VDC (24 VDC -15% +10%) |
|
| Consumption current | G9SP-N10S | 400 mA (V1: 300 mA, V2: 100 mA) |
| G9SP-N10D | 500 mA (V1: 300 mA, V2: 200 mA) |
|
| G9SP-N20S | 500 mA (V1: 400 mA, V2: 100 mA) |
|
| Mounting method | 35-mm DIN track | |
| Ambient operating temperature | 0°C to 55°C | |
| Ambient storage temperature | -20°C to 75°C | |
| Degree of protection | IP20 (IEC 60529) | |
Safety input specifications
| Input type | Sinking inputs (PNP) | |
|---|---|---|
| ON voltage | 11 VDC min. between each input terminal and G1 | |
| OFF voltage | 5 VDC max. between each input terminal and G1 | |
| OFF current | 1 mA max. | |
| Input current | 6 mA | |
Safety output specifications
| Output type | Sourcing outputs (PNP) | |
|---|---|---|
| Rated output current | 0.8 A max. per output* | |
| Residual voltage | 1.2 V max. between each output terminal and V2 | |
Test output specifications
| Output type | Sourcing outputs (PNP) | |
|---|---|---|
| Rated output current | 0.3 A max. per output* | |
| Residual voltage | 1.2 V max. between each output terminal and V1 | |
Standard output specifications (G9SP-N10S)
| Output type | Sourcing outputs (PNP) | |
|---|---|---|
| ON Residual voltage | 1.5 V max. (between each output terminal and V2) | |
| Rated output current | 100 mA max.* | |
