Назначение

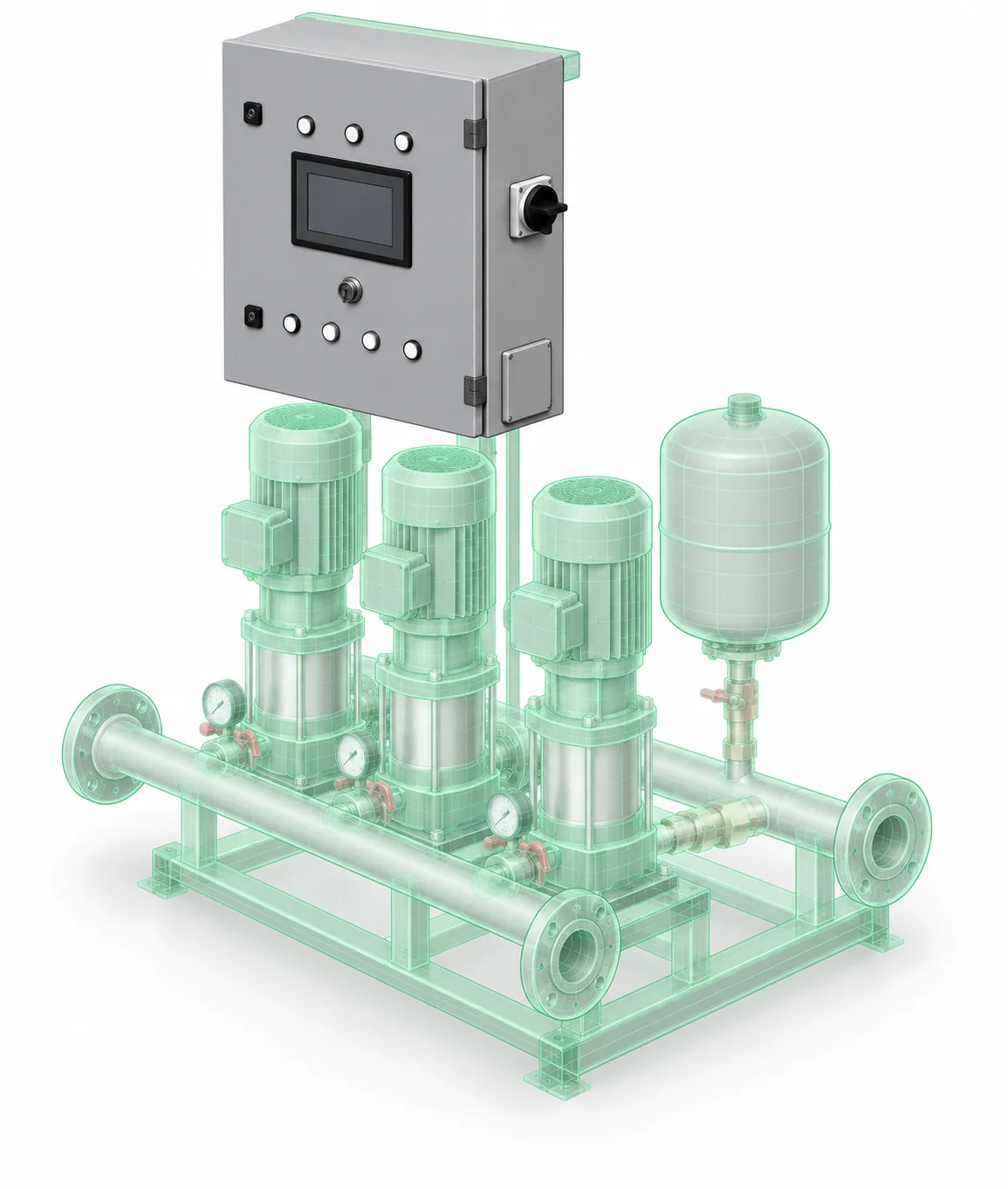

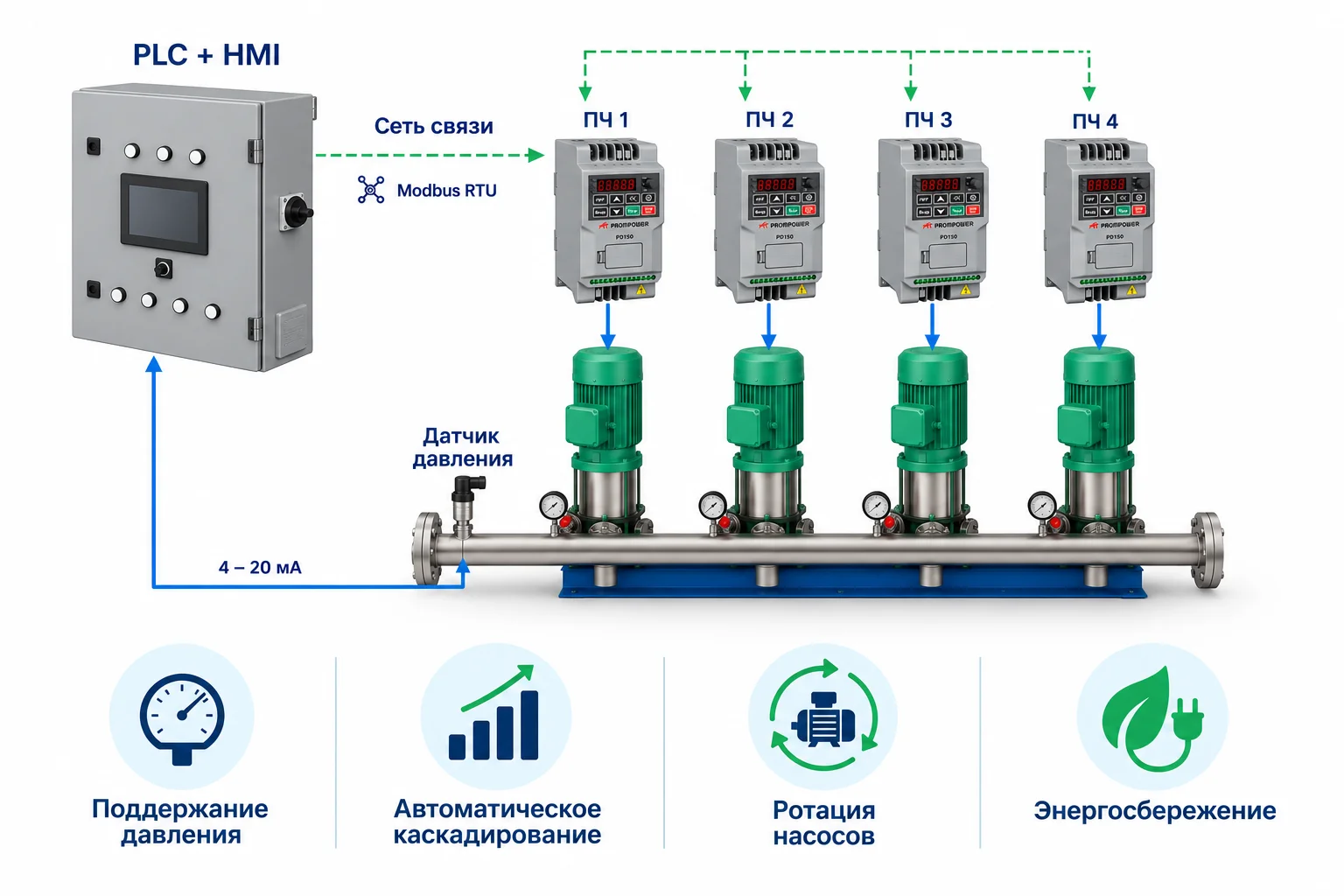

КОМБО КАСКАД ПРО — универсальная система управления каскадной насосной станцией. Она автоматически поддерживает заданное давление в сети, управляя частотой вращения каждого насоса и количеством одновременно работающих агрегатов. При изменении водоразбора система подключает или отключает насосы, равномерно распределяет ресурс оборудования и переводит станцию в энергосберегающий режим сна при снижении потребления.
- Станции повышения давления
- Хозяйственно-питьевое водоснабжение
- Производственные системы водоснабжения
- Технологические насосные станции
- Установки обратного осмоса
Серийное решение
Это не разовый проект, а типовой шкаф управления, который работает более чем на 20 предприятиях. Одна платформа закрывает станции от 2 до 4 насосов и мощности от 0,75 до 1000 кВт, а под конкретный объект система настраивается с панели оператора — без переписывания программы.
- Внедрено более чем на 20 предприятиях
- Станции от 2 до 4 насосов мощностью от 0,75 до 1000 кВт
- Поддержка четырёх серий ПЧ PROMPOWER: PD150, PD210, PD310, PD350
- Одинаковые интерфейс и порядок обслуживания на всех объектах
Быстрый ввод и обслуживание
Параметризация всех преобразователей частоты централизована и выполняется с HMI-панели на русском языке. При замене ПЧ параметры записываются в новый преобразователь нажатием одной кнопки, а набор настроек одного агрегата можно применить к остальным.
- Настройка ПЧ с панели HMI
- Русскоязычный интерфейс
- Запись параметров в ПЧ одной кнопкой при замене преобразователя
- Диагностика каждого агрегата
- Журнал событий и аварий
Надёжность и энергоэффективность
Каждый насос управляется своим преобразователем частоты, поэтому отказ одного агрегата не останавливает станцию: она продолжает работать на оставшихся насосах. Частотное регулирование и интеллектуальный режим сна снижают расход электроэнергии при малом водоразборе.
- Отдельный ПЧ на каждый насос
- Автоматическое чередование по наработке или количеству пусков
- Возможность исключить агрегат из каскада
- Работа станции на оставшихся насосах при отказе одного агрегата
- Частотное регулирование и интеллектуальный режим сна
Управление и диагностика с одной панели

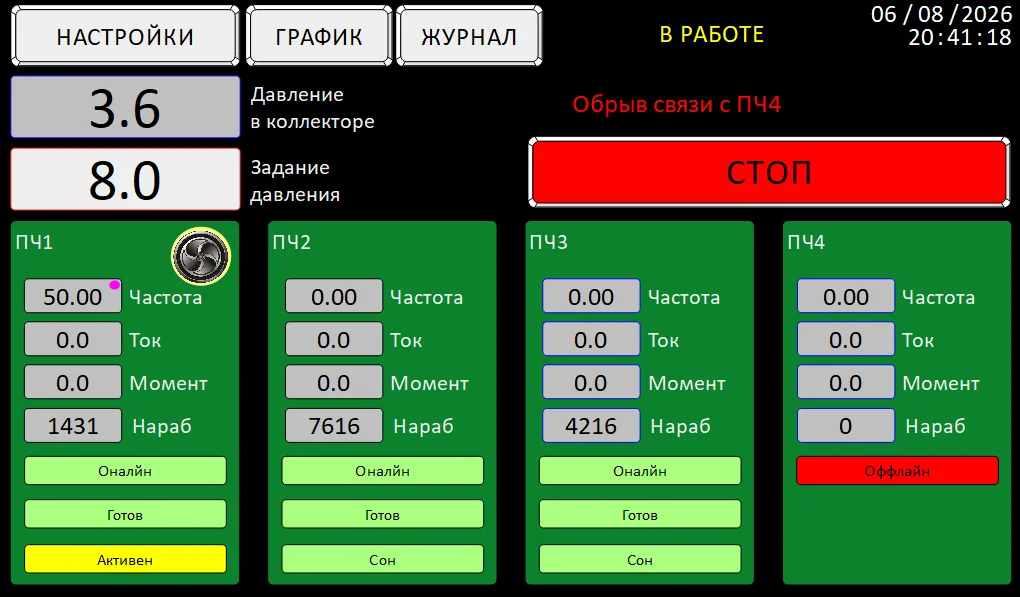

Главный экран показывает давление в коллекторе, задание и состояние каждого преобразователя: частоту, ток, момент, наработку и связь. На экране настроек задаются учёт ресурса насосов, смена мастера, тип датчика давления и условия ухода в сон. Отдельные экраны отведены под параметры ПЧ, ручной режим и журнал аварий.
- Главный экран с состоянием всех насосов

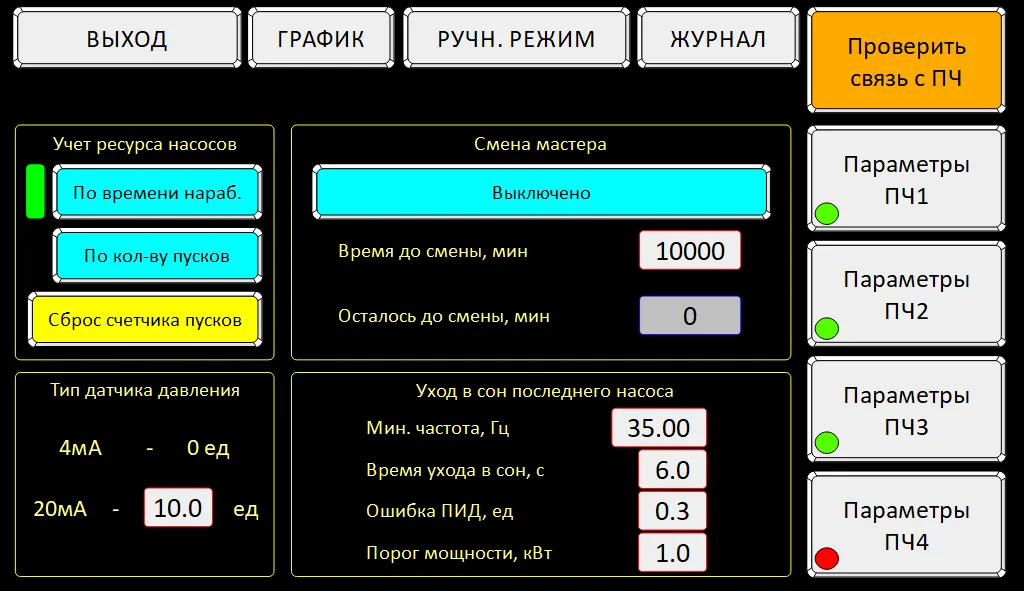

- Экран настроек каскада и режима сна

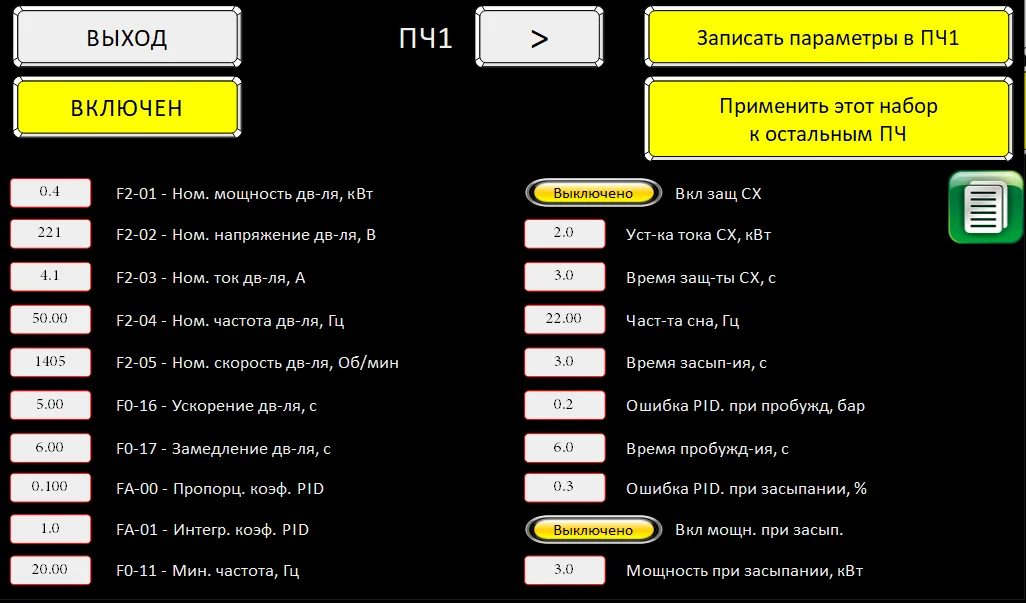

- Экран параметрирования ПЧ

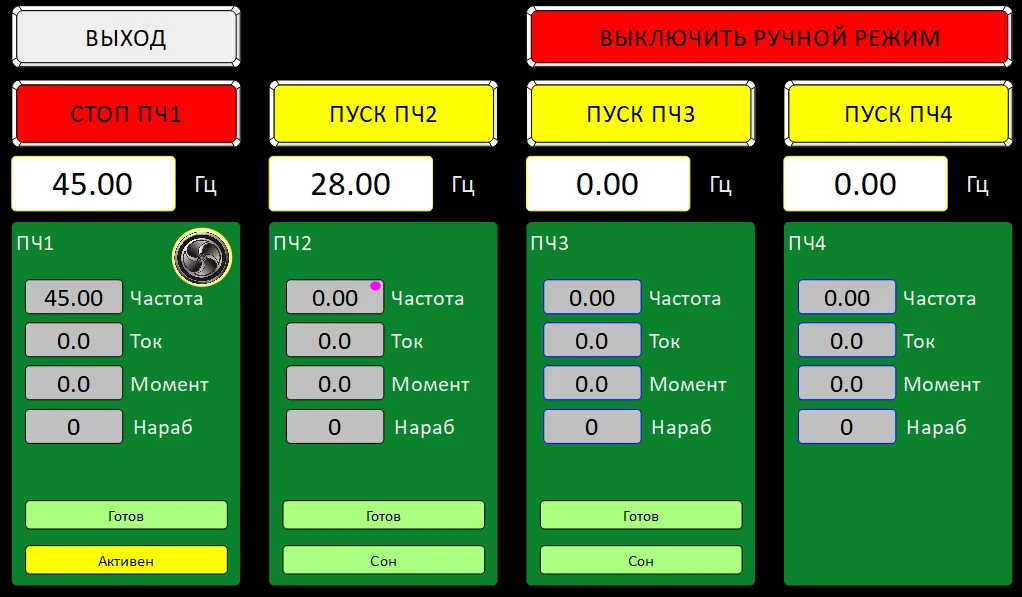

- Ручной режим с заданием частоты для каждого насоса

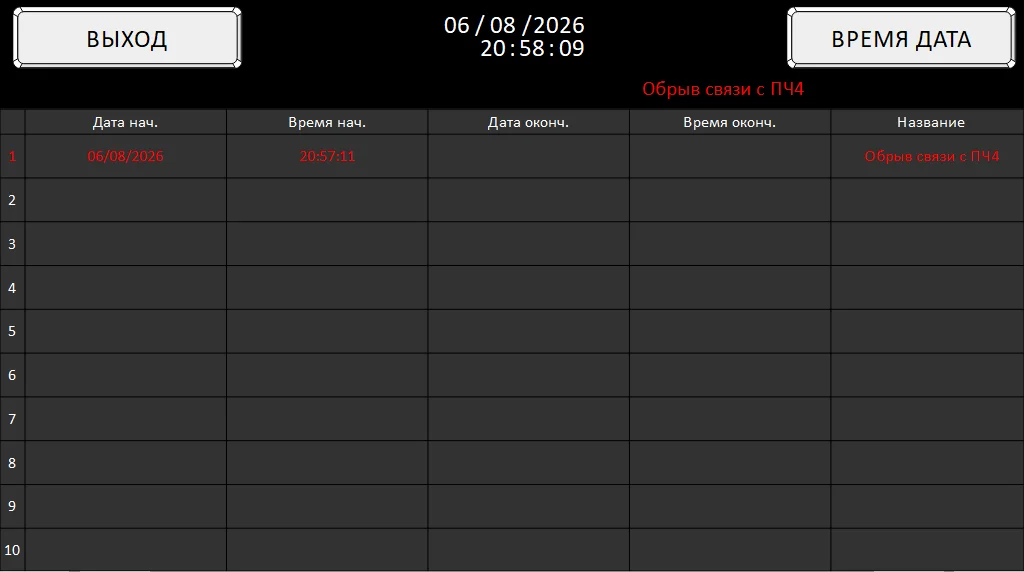

- Журнал аварий с датой и временем
Состав поставки

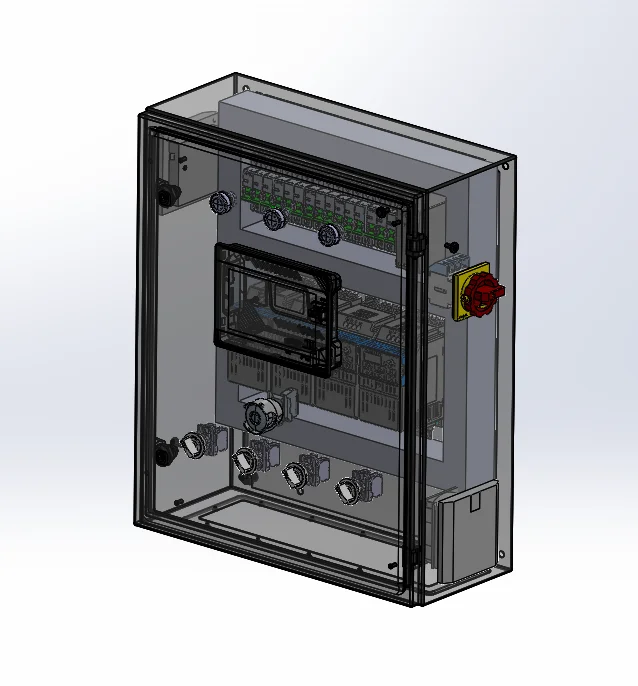

В базовом исполнении станция поставляется готовым шкафом управления со всем необходимым для работы, диспетчеризации и защиты доступа.
- Шкаф управления IP54
- PLC и HMI в одном корпусе
- От 2 до 4 индивидуальных ПЧ
- Источник питания 24 В
- Вводной разъединитель и автоматические выключатели
- Светосигнальная арматура и переключатели активации насосов
- Кнопка аварийного останова и набор блокировок
- Вентиляция шкафа с фильтром и термостатом
- Диспетчеризация по Modbus TCP и удалённое управление
- Подключение датчика уровня
- Защита доступа к HMI паролем
Доступные опции
Базовый шкаф расширяется под условия объекта.
- Связь GSM/LTE
- Второй и резервный датчики давления
- Защита от сухого хода по внешнему сигналу
- Шкаф IP65 и обогрев шкафа
- Сетевые дроссели и ЭМС-фильтры
