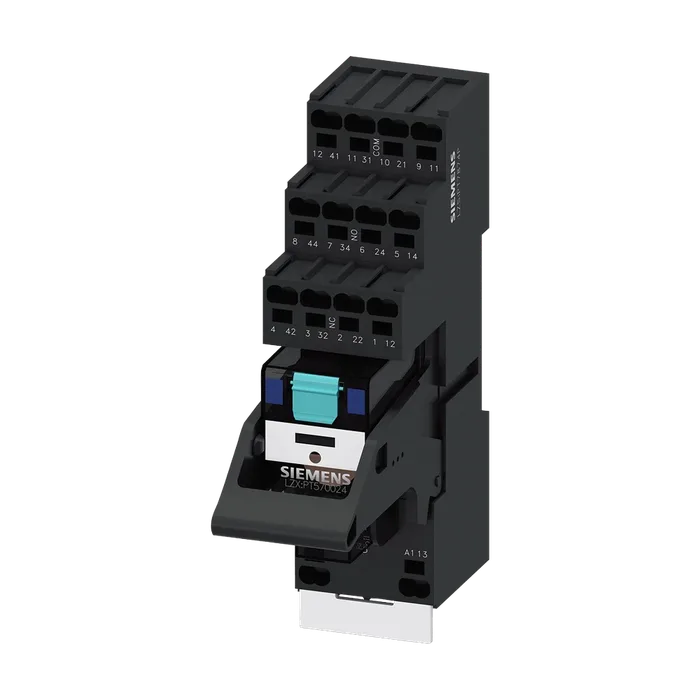

Втычное реле, комплексное устройство 4 Вт, 24 В DC Светодиодный модуль, цвет: красный Цоколь с логическим разделением Пружинная клемма (Push-In)
Торговая марка изделия SIRIUS
Наименование изделия Согласующее реле с штепсельными реле
Наименование типа изделия LZS
Исполнение индикатора светодиод Да
Потребляемая активная мощность 0,75 Вт
Напряжение отпускания, в процентах относительно входного напряжения 10 %
Степень защиты IP IP20
Частота коммутации без нагрузки 36 000 1/h
Частота коммутации с нагрузкой 360 1/h
Коммутационная характеристика моностабильный
Исполнение функции коммутации переключатель
Исполнение функции коммутации принудительно коммутируемый Нет
Механический срок службы (коммутационных циклов) типичный 30 000 000
Коммутационная износостойкость при AC-15 при 230 В типичный 250 000
Тепловой ток 6 А
Справочный идентификатор согласно МЭК 81346- 2:2009 K
Директива RoHS (дата) 05/01/2012
Токе
Расчетное значение коэффициент рабочего диапазона, напряжение оперативного питания, расчетное значение при 24 В
Постоянном токе
Исходное значение 0,9
Конечное значение 1,4
Задержка замыкания
При постоянном токе 15 мс
Задержка размыкания
При постоянном токе 18 мс
Исполнение релейного привода поляризованный
Компонент изделия втычной цоколь Да
Исполнение втычного цоколя Цоколь с логическим разделением
Исполнение плавкой вставки предохранителя для защиты вспомогательного выключателя от короткого замыкания требуется предохранитель gG: 6 А
Тип коммутационного контакта переключающий контакт
Материал коммутирующих контактов AgNi 90/10
Число размыкающих контактов для вспомогательных контактов 0
Число замыкающих контактов для вспомогательных контактов 0
Число переключающих контактов для вспомогательных контактов 4
Рабочий ток вспомогательных контактов при AC-15
При 250 В 4 А
Рабочий ток при DC-13 при 24 В расчетное значение 4 А
Рабочий ток вспомогательных контактов при DC-13
При 24 В 4 А
Тип напряжения допустимый ток длительной нагрузки выходного пост. ток
Реле при DC-13
При 24 В 4 А
Исполнение индикатора как индикация состояния с помощью светодиодов LED rot
Функция изделия съемная клемма Нет
Исполнение разъема питания пружинный зажим
Вид подключаемых сечений проводов
Однопроводной 1x (0,75 ... 1,5), 2x (0,75 ... 1,0), 2x 1,5
Тонкожильный с заделкой концов кабеля 1x (0,75 ... 1,5), 2x 0,75
Тонкожильный без заделки концов кабеля 1x (0,75 ... 1,5), 2x (0,75 ... 1,0), 2x 1,5
Для проводов американского калибра (AWG) однопроводной 1x (18 ... 16), 2x (18 ... 16)
Для проводов американского калибра (AWG) многопроводной 1x (18 ... 16), 2x (18 ... 16)
Поперечное сечение подключаемого провода
Однопроводной 0,75 ... 1,5 мм²
Тонкожильный с заделкой концов кабеля 0,75 ... 1,5 мм²
Тонкожильный без заделки концов кабеля номер американского калибра проводов (AWG) как кодируемое поперечное сечение подключаемого 0,75 ... 1,5 мм²
Провода
Однопроводной 18 ... 16
Многопроводной 18 ... 16
Монтажное положение любой
Вид креплений крепление с защелкой
Высота 98 мм
Ширина 28 мм
Глубина 79 мм
Окружающая температура
При эксплуатации -40 ... +70 °C
При хранении -25 ... +70 °C
При транспортировке -25 ... +70 °C
