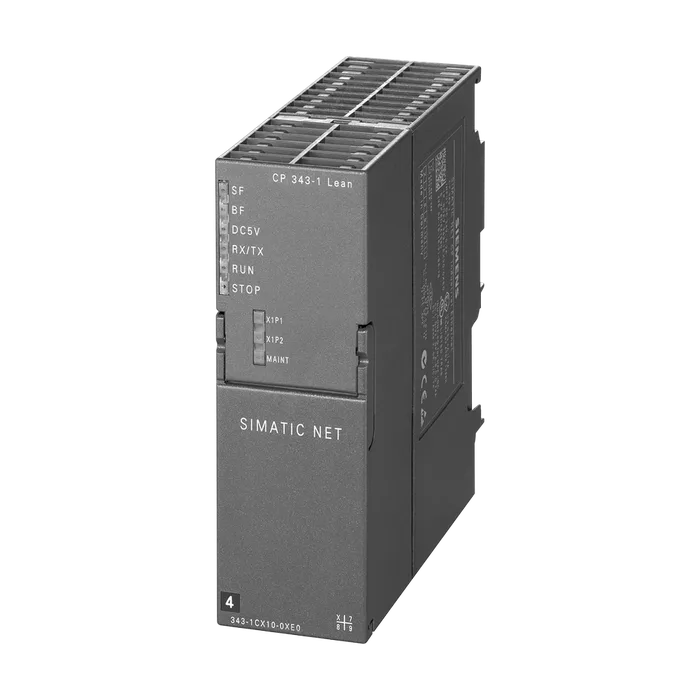

SIMATIC NET, CP 343-1 LEAN, коммуникационный процессор для поключения SIMATIC S7-300 к IND. ETHERNET по TCP/IP и UDP, MULTICAST, SEND/RECEIVE с и без RFC1006, FETCH/ WRITE, S7-коммуникации (SERVER), PROFINET IO-DEVICE, встроенный 2-портовый коммутатор ERTEC BG, обмен без PG, диагностика SNMP, инициализация по сети, 2 X разъема RJ45 для 10/100 MBIT/S
15 920 ₽С НДС
Код товара: 6GK73431CX100XE0
Доступен к заказу
01
Описание
SIMATIC NET, CP 343-1 LEAN, коммуникационный процессор для поключения SIMATIC S7-300 к IND. ETHERNET по TCP/IP и UDP, MULTICAST, SEND/RECEIVE с и без RFC1006, FETCH/ WRITE, S7-коммуникации (SERVER), PROFINET IO-DEVICE, встроенный 2-портовый коммутатор ERTEC BG, обмен без PG, диагностика SNMP, инициализация по сети, 2 X разъема RJ45 для 10/100 MBIT/S
Наименование типа изделияCP 343-1 Lean Communications processor CP 343-1 Lean for connection of SIMATIC S7- 300 to Industrial Ethernet via TCP/IP and UDP, Multicast, SEND/RECEIVE with and without RFC1006, Fetch/ Write, S7 communication (server), PROFINET IO device integrated 2-port switch ERTEC 200, Module replacement without PG, SNMP diagnostics, initialization via LAN, 2x RJ45 connection for LAN with 10/100 Mbit/s
Скорость передачи
На интерфейсе 110 ... 100 Mbit/s
Число интерфейсов / согласно стандарту Industrial Ethernet2
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet2
Для источника питания1
Исполнение разъема питания
Интерфейса Industrial EthernetПорт RJ45
На интерфейсе 1 / согласно стандарту Industrial EthernetПорт RJ45
Исполнение разъема питания
Для источника питания2-контактный вставной клеммник
Тип напряжения / напряжения питанияпост. ток
Напряжение питания / 1 / от объединяющей шины5 В
Напряжение питания24 В
Напряжение питания / внешний24 В
Напряжение питания / внешний / при постоянном токе / ном. значение24 В
Относительный положительный допуск / при постоянном токе / при 24 В20 %
Относительный отрицательный допуск / при постоянном токе / при 24 В15 %
Потребляемый ток
От объединяющей шины / при постоянном токе / при 5 В / типичный0,2 А
От внешнего напряжения питания / при постоянном токе / при 24 В / типичный0,16 А
От внешнего напряжения питания / при постоянном токе / при 24 В / макс.0,2 А
Мощность потерь [Вт]5,8 Вт
Окружающая температура
При вертикальном монтаже / при эксплуатации0 ... 40 °C
При горизонтальном монтаже / при эксплуатации0 ... 60 °C
При хранении-40 ... +70 °C
При транспортировке относительная атмосферная влажность-40 ... +70 °C
При 25 °C / без конденсации / при эксплуатации / макс.95 %
Степень защиты IPIP20
Формат модуляКомпактный узел S7-300 одинарной ширины
Ширина40 мм
Высота125 мм
Глубина120 мм
Масса нетто0,22 кг
Вид креплений
Монтаж на профильной шине для S7-300Да
Число возможных соединений / для открытой связи / с помощью модулей SEND/RECEIVE / макс.8
Объем данных
Как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей SEND/RECEIVE / макс.8 Kibyte
Как полезные данные каждого соединения TCP / для открытой связи / с помощью модулей SEND/RECEIVE / макс.8 Kibyte
Как полезные данные каждого соединения UDP / для открытой связи IE / с помощью модулей SEND/RECEIVE / макс.2 Kibyte
Число абонентов многоадресной передачи8
Число возможных соединений / для связи S7
Макс.4
Сервис
Связи SIMATIC / как серверДа
Число активных соединений / в многопротокольном режиме12
Паспортные параметры / связь PROFINET / как контроллер ввода-выводаPN
Функция изделия / контроллер PROFINET IOНет
Паспортные параметры / связь PROFINET / как устройство ввода-выводаPN
Функция изделия / устройство PROFINET IOДа
Объем данных
Как полезные данные для входных переменных / как устройство PROFINET IO / макс.512 byte
Как полезные данные для выходных переменных / как устройство PROFINET IO / макс.512 byte
Как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO240 byte
Как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO240 byte
Как полезные данные для диапазона согласованности каждого субмодуля240 byte
Число субмодулей / на каждое устройство PROFINET IO32
Протокол / поддерживается
Функция изделия / поддержка MIBДа
Протокол / поддерживается
Конфигурационное программное обеспечение
ТребуетсяSTEP 7 V5.4 или выше/STEP 7 Professional V11 (TIA Portal) или выше
Функция идентификации и техобслуживания
I&M0 - информация об устройствеДа
I&M1 - идентификатор установки/ местаДа
Функция изделия / веб-диагностикаДа
Комплектация изделия / коммутаторДа
Функция изделия
С коммутационным управлениемНет
При IRT / коммутатор PROFINET IOНет
Конфигурирование с помощью STEP 7Да
Функция изделия
Кольцевое резервированиеДа
Менеджер резервированияНет
Протокол / поддерживается / Media Redundancy Protocol (MRP)Да
Функция изделия
Защита паролем для веб-приложенийНет
Список управления доступом (ACL) - на основеIP Да
Список управления доступом (ACL) - на основе для ПЛК/маршрутизацииIP Нет
Отключение ненужных сервисовДа
Блокировка связи с помощью физических портовДа
Журнал неправомерного доступаНет
Функция изделия / поддержка SICLOCKДа
Функция изделия / передача синхронизации времениДа
Протокол / поддерживается
Сертификат соответствия / CCC / для взрывоопасных зон согласно стандарту GBДа
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/tia-selection-tool
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул6GK7343-1CX10-0XE0
Каталог IDIK
Код группыR322
Товарный код85176200
Вес Нетто (Кг)0,220 Кг
Вид продуктовCP 343-1 Lean
ПроизводительSiemens
Ценовая Группа5P2
Группа Продукта2413
Размер упаковки13,20 x 14,80 x 5,10
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC NET, CP 343-1 LEAN КОММУНИКАЦИОННЫЙ ПРОЦЕССОР ДЛЯ ПОКЛЮЧЕНИЯ SIMATIC S7-300 К IND. ETHERNET ПО TCP/IP И UDP, MULTICAST, SEND/RECEIVE С И БЕЗ RFC1006, FETCH/ WRITE, S7-КОММУНИКАЦИИ (SERVER) PROFINET IO-DEVICE ВСТРОЕННЫЙ 2-ПОРТОВЫЙ КОММУТАТОР ERTEC BG ОБМЕН БЕЗ PG, ДИАГНОСТИКА SNMP, ИНИЦИАЛИЗАЦИЯ ПО СЕТИ, 2 X РАЗЪЕМА RJ45 ДЛЯ 10/100 MBIT/S
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK7343-1CX10-0XE0
PLM-Дата вступления в силуПродукт снимается с производства с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
