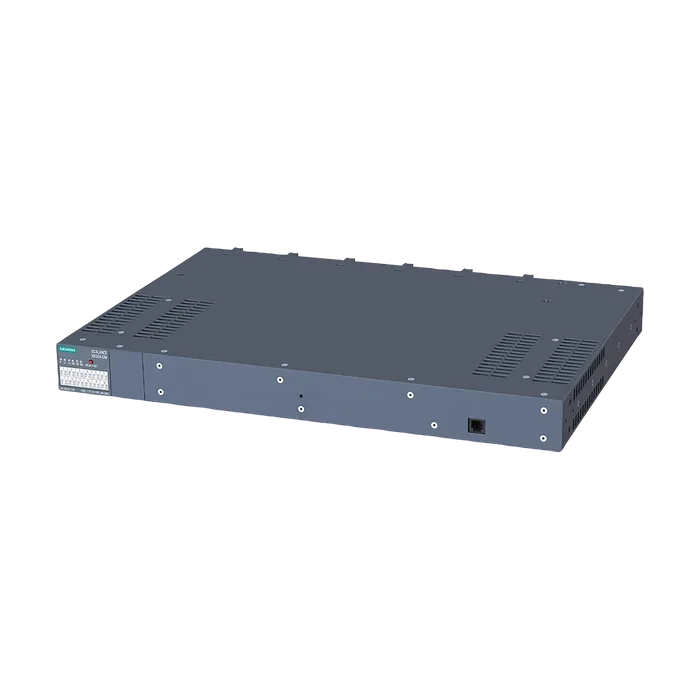

SCALANCE XR324-12M промышленный управляемый IE коммутатор, монтаж в 19" стойку; 12x слотов 2х-портовых медиамодулей (электрических или оптических) 100/1000 Мбит/с, светодиодная индикация, диагностический выход, кнопка управления, PROFINET IO- устройство, функции сетевого управления, встроенный redundancy manager, офисные функции (RSTP, VLAN, IGMP, ..), C-plug модуль в
159 271,44 ₽С НДС
Код товара: 6GK53240GG101HR2
Доступен к заказу
01
Описание
SCALANCE XR324-12M промышленный управляемый IE коммутатор, монтаж в 19" стойку; 12x слотов 2х-портовых медиамодулей (электрических или оптических) 100/1000 Мбит/с, светодиодная индикация, диагностический выход, кнопка управления, PROFINET IO- устройство, функции сетевого управления, встроенный redundancy manager, офисные функции (RSTP, VLAN, IGMP, ..), C-plug модуль в
Наименование типа изделияSCALANCE XR324-12M
Скорость передачи интерфейсы / для связи / макс. комплектация модульных устройств10 Mbit/s, 100 Mbit/s, 1000 Mbit/s
Число электрических портов / макс.24
Число оптических портов / макс.24
Число портов ST(BFOC) 100 Мбит/с
Для многомодовых волокон24
Число портов SC 100 Мбит/с
Для многомодовых волокон24
Число портов LC 1000 Мбит/с
Для многомодовых волокон24
Для одномодовых волокон (LD)24
Число электрических соединений
Для консоли управления1
Для сигнального контакта1
Для сетевого интерфейсного модуля12
Для источника питания1
Исполнение разъема питания
Для консоли управленияRJ11
Для сигнального контакта2-контактный клеммный блок
Для источника питания4-контактный клеммный блок
Исполнение сменного носителя информации
C-образный штекерДа
Рабочее напряжение / сигнальных контактов
При постоянном токе / ном. значение24 В
Рабочий ток / сигнальных контактов
При постоянном токе / макс.0,1 А
Компонент изделия / соединение для резервированного источника питанияДа
Тип источника питания / резервированный блок питанияНет
Тип напряжения / 1 / напряжения питанияDC
Напряжение питания / 1 / ном. значение24 В
Мощность потерь [Вт] / 1 / ном. значение44 Вт
Напряжение питания / 1 / расчетное значение19,2 ... 28,8 В
Потребляемый ток / 1 / макс.1,8 А
Исполнение разъема питания / 1 / для источника питания4-контактный клеммный блок
Компонент изделия / 1 / устройство защиты входа питанияДа
Исполнение устройства защиты / 1 / на входе для напряжения питания5 A / 125 В F
Окружающая температура
При эксплуатации-40 ... +70 °C
При хранении-40 ... +85 °C
При транспортировке-40 ... +85 °C
ПримечаниеУменьшенная рабочая температура при использовании модулей для подключения каналов передачи данных (от -40 °C до +70 °C) или вставных приемопередатчиков SFP (от -40 °C до +60 °C). При вертикальном монтажном положении максимальная рабочая температура уменьшается до +50 °C.
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс.95 %
Степень защиты IPIP20
Конструкция19-дюймовая стойка
Число монтажных единиц по высоте / на 19-дюймовый шкаф1
Ширина483 мм
Высота44 мм
Глубина305 мм
Масса нетто5,5 кг
Характеристика изделия / конформное покрытиеНет
Вид крепленийПри монтаже в 19-дюймовую стойку в сфере судостроения необходимо крепление в четырех точках
Для монтажа в 19-дюймовые стойкиДа
35 мм, монтаж на DIN-рейкуНет
Настенный монтажНет
Монтаж на профильной шине для S7-300Нет
Монтаж на профильной шине для S7-1500Нет
Каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с100
Каскадное подключение при структуре типа звезда функции изделия / управление, конфигурирование, проектированиеЛюбые (зависит только от времени распространения сигнала)
Функция изделия
Веб-управлениеДа
Поддержка MIBДа
TRAPs по электронной почтеДа
Конфигурирование с помощью STEP 7Да
Дублирование трафикаДа
Многопортовое отражениеДа
Диагностика PROFINET IOДа
Класс соответствия PROFINETB
Функция изделия / с коммутационным управлениемДа
Протокол / поддерживается
TelnetДа
IGMP (отслеживание/ генератор запросов)Да
Функция идентификации и техобслуживания
I&M0 - информация об устройствеДа
I&M1 - идентификатор установки/ местаДа
Функция изделия
Диагностика портовДа
Статистика размеров пакетовДа
Статистика типов пакетовДа
Статистика ошибокДа
SysLogДа
Функция изделия
VLAN - port basedДа
VLAN - protocol basedНет
VLAN - IP basedНет
VLAN - dynamicДа
Число VLAN / макс.255
Число динамических VLAN / макс.255
Протокол / поддерживается / GVRPДа
Функция изделия
Клиент DHCPДа
DHCP опция 82Да
DHCP опция 66Да
DHCP опция 67Да
Функция изделия
Кольцевое резервированиеДа
High Speed Redundancy Protocol (HRP)Да
High Speed Redundancy Protocol (HRP) с менеджером резервированияДа
High Speed Redundancy Protocol (HRP) с холодным резервированиемДа
Протокол / поддерживается / Media Redundancy Protocol (MRP)Да
Функция изделия
Media Redundancy Protocol (MRP) с менеджером резервированияДа
Метод резервирования STPДа
Метод резервирования RSTPДа
Метод резервирования MSTPДа
Parallel Redundancy Protocol (PRP)/ применение в сети PRPДа
Список управления доступом (ACL) - на основе MACДа
Список управления доступом (ACL) - на основе порта/MACДа
ИИЭР 802.1X (радиус)Да
Ограничитель широковещательной/Да
Блокировка широковещательной передачиДа
Протокол / поддерживается
Функция изделия
Поддержка SICLOCKДа
Протокол / поддерживается
Профиль по умолчанию ИИЭР 1588Да
Стандарт
Для FMFM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
Для безопасности / от CSA и ULUL 60950-1, CSA C22.2 № 60950-1-03
Для излучения помехEN 61000-6-4:2007 (класс A)
Для помехоустойчивостиEN 61000-6-2:2005
Среднее время между отказами (MTBF)25 a
Справочный идентификатор
Согласно МЭК 81346-2:2009KF
Согласно МЭК 81346-2:2019KFE
Сертификат соответствия / маркировка CEДа
Стандарт / для взрывоопасной зоныEN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
От CSA и ULUL 1604 и UL 2279-15 (Hazardous Location), CSA C22.2 № 213- M1987, Class 1/Division 2/Group А, B, C, D/T4, Class 1/Zone 2/Group IIC/T4
Сертификат соответствия
Сертификат соответствияEN 61000-6-2:2005, EN 61000-6-4:2007
Допуск C-TickДа
Допуск KCДа
Применение на железнодорожном транспорте согласно EN 50155Нет
Общество классификации судов
Bureau Veritas (BV)Да
Корейский регистр судоходства (KRS)Да
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Toolhttp://www.siemens.com/tia-selection-tool
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую
Артикул6GK5324-0GG10-1HR2
Каталог IDIK
Код группыR320
Товарный код85176200
Вес Нетто (Кг)5,500 Кг
Вид продуктовУправляемые коммутаторы SCALANCE X-300
ПроизводительSiemens
Ценовая Группа5N3
Группа Продукта2425
Размер упаковки1,00 x 1,00 x 1,00
Единицы Измерения1 шт.
Описание ПродуктаSCALANCE XR324-12M промышленный управляемый IE коммутатор, монтаж в 19" стойку; 12x слотов 2х-портовых медиамодулей (электрических или оптических) 100/1000 Мбит/с, светодиодная индикация, диагностический выход, кнопка управления, PROFINET IO-устройство, функции сетевого управления, встроенный redundancy manager, офисные функции (RSTP, VLAN, IGMP, ..), C-plug модуль в комплекте поставки; питание 24 В постоянного тока; порты на задней панели.
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK5324-0GG10-1HR2
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
