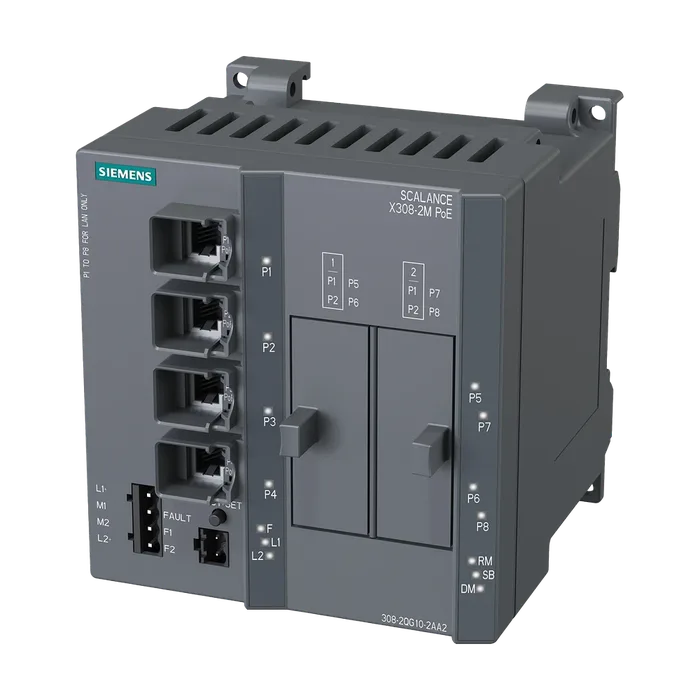

Коммутатор SCALANCE Siemens 6GK5308-2QG10-2AA2
Доступен к заказу
Коммутатор SCALANCE Siemens 6GK5308-2QG10-2AA2
SCALANCE X308-2M PoE промышленный управляемый IE коммутатор, компактный; 4х электрических (поддержка PoE) RJ45 порта 10/100/1000 Мбит/с; 2x слота для 2х-портовых медиа-модулей (электрических или оптических) 100/1000 Мбит/с; светодиодная индикация, диагностический выход, кнопка управления, PROFINET IO устройство, управление сетью, встроенный redundancy manager,
235 491,33 ₽ С НДС
Код товара: 6GK53082QG102AA2
Доступен к заказу
01
Описание
SCALANCE X308-2M PoE промышленный управляемый IE коммутатор, компактный; 4х электрических (поддержка PoE) RJ45 порта 10/100/1000 Мбит/с; 2x слота для 2х-портовых медиа-модулей (электрических или оптических) 100/1000 Мбит/с; светодиодная индикация, диагностический выход, кнопка управления, PROFINET IO устройство, управление сетью, встроенный redundancy manager,
Наименование типа изделия SCALANCE X308-2M PoE
Скорость передачи 10 Mbit/s, 100 Mbit/s, 1000 Mbit/s
Число портов / макс. интерфейсы / для связи / макс. комплектация модульных устройств 8
Число электрических портов / макс. 8
Число электрических портов / с питанием по сети Ethernet (PoE) / макс. 4
Число оптических портов / макс. 4
Число электрических соединений
При питании по сети Ethernet / для сетевых компонентов или оконечных устройств число портов RJ45 10/100/1000 Мбит/с / 4; RJ45 с крепежной манжетой
Интегрированный
С фиксирующим заплечиком для разгрузки от натяжения 4
Число подключаемых сетевых интерфейсных модулей
С 2 портами 2
Число портов RJ45 10/100/1000 Мбит/с 4
С фиксирующим заплечиком для разгрузки от натяжения 4
В режиме VD / с фиксирующим заплечиком для разгрузки от натяжения 4
Число портов М12 10/100/1000 Мбит/с (X-кодирование) 4
Число портов SC-RJ 100 Мбит/с / для волоконно- оптического кабеля POF 4
Число портов ST(BFOC) 100 Мбит/с
Для многомодовых волокон 4
Для одномодовых волокон (LD) 4
Число портов SC 100 Мбит/с
Для многомодовых волокон 4
Для одномодовых волокон (LD) 4
Для одномодовых волокон (LH+) 4
Число портов SC 1000 Мбит/с
Для многомодовых волокон 4
Для одномодовых волокон (LD) 4
Для одномодовых волокон (LH) 4
Для одномодовых волокон (LH+) 4
Число портов LC 100 Мбит/с
Для многомодовых волокон 4
Для одномодовых волокон (LD) 4
Для одномодовых волокон (LH+) 4
Для одномодовых волокон (ELH200) 4
Число портов LC 1000 Мбит/с
Для многомодовых волокон 4
Для одномодовых волокон (LD) 4
Для одномодовых волокон (LH) 4
Для одномодовых волокон (LH+) 4
Для одномодовых волокон (ELH) 4
Число электрических соединений
Для SFP 4; Вставной приемопередатчик SFP 100 Мбит/с или 1000 Мбит/с, с модулем для подключения каналов передачи данных MM992- 2SFP
Число электрических соединений
Для сигнального контакта 1
Для сетевого интерфейсного модуля 2
Для источника питания 1
Исполнение разъема питания
Для сигнального контакта 2-контактный клеммный блок
Для источника питания 4-контактный клеммный блок
Исполнение сменного носителя информации
C-образный штекер Да
Рабочее напряжение / сигнальных контактов
При постоянном токе / ном. значение 24 В
Рабочий ток / сигнальных контактов
При постоянном токе / макс. 0,1 А
Компонент изделия / соединение для резервированного источника питания Да
Компонент изделия / электроснабжение для питания по сети Ethernet (PoE) Да
Характеристика изделия
Напряжение питания по сети Ethernet (PoE) от внутреннего источника 48 В Да
Тип источника питания / резервированный блок питания отдаваемая активная мощность / PSE / с питанием по Нет
Сети Ethernet (PoE)
На каждый порт / макс. 15,4 Вт
Всего / макс. 30,8 Вт
Тип напряжения / 1 / напряжения питания DC
Напряжение питания / 1 / ном. значение 24 В
Мощность потерь [Вт] / 1 / ном. значение 17 Вт
Напряжение питания / 1 / расчетное значение 19,2 ... 28,8 В
Потребляемый ток / 1 / макс. 2 А
Исполнение разъема питания / 1 / для источника питания 4-контактный клеммный блок
Компонент изделия / 1 / устройство защиты входа питания Да
Исполнение устройства защиты / 1 / на входе для напряжения питания 3 A / 32 В F
Окружающая температура
При эксплуатации -40 ... +60 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Примечание При вертикальном монтажном положении максимальная рабочая температура уменьшается до 60 °C.
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс. 95 %
Степень защиты IP IP20
Конструкция Компактная конструкция
Число слотов 2
Ширина 120 мм
Высота 125 мм
Глубина 124 мм
Масса нетто 1,15 кг
Вид креплений При использовании вставных приемопередатчиков SFP допускается только горизонтальное монтажное положение, при использовании в судостроении установка на монтажной DIN-рейке на 35 мм запрещена
Для монтажа в 19-дюймовые стойки Нет
35 мм, монтаж на DIN-рейку Да
Настенный монтаж Да
Монтаж на профильной шине для S7-300 Да
Монтаж на профильной шине для S7-1500 Нет
Каскадное подключение в резервированном кольце / при времени реконфигурации <0,3 с 100
Каскадное подключение при структуре типа звезда Любые (зависит только от времени распространения сигнала)
Характеристика изделия
Буферизованная коммутация функции изделия / управление, конфигурирование, проектирование Да
Функция изделия
Веб-управление Да
Поддержка MIB Да
TRAPs по электронной почте Да
Конфигурирование с помощью STEP 7 Да
Дублирование трафика Да
Многопортовое отражение Да
Диагностика PROFINET IO Да
Класс соответствия PROFINET B
Функция изделия / с коммутационным управлением Да
Протокол / поддерживается
Telnet Да
IGMP (отслеживание/ генератор запросов) Да
Функция идентификации и техобслуживания
I&M0 - информация об устройстве Да
I&M1 - идентификатор установки/ места Да
Функция изделия
Диагностика портов Да
Статистика размеров пакетов Да
Статистика типов пакетов Да
Статистика ошибок Да
SysLog Да
Функция изделия
VLAN - port based Да
VLAN - protocol based Нет
VLAN - IP based Нет
VLAN - dynamic Да
Число VLAN / макс. 255
Число динамических VLAN / макс. 255
Протокол / поддерживается / GVRP Да
Функция изделия
Клиент DHCP Да
DHCP опция 82 Да
DHCP опция 66 Да
DHCP опция 67 Да
Функция изделия
Кольцевое резервирование Да
High Speed Redundancy Protocol (HRP) Да
High Speed Redundancy Protocol (HRP) с менеджером резервирования Да
High Speed Redundancy Protocol (HRP) с холодным резервированием Да
Протокол / поддерживается / Media Redundancy Protocol (MRP) Да
Функция изделия
Media Redundancy Protocol (MRP) с менеджером резервирования Да
Метод резервирования STP Да
Метод резервирования RSTP Да
Метод резервирования MSTP Да
Parallel Redundancy Protocol (PRP)/ применение в сети PRP Да
Parallel Redundancy Protocol (PRP)/ Redundant Network Access (RNA) Нет
Пассивное прослушивание Да
Протокол / поддерживается
RSTP Big Network Support Да
Функция изделия
Список управления доступом (ACL) - на основе MAC Да
Список управления доступом (ACL) - на основе порта/MAC Да
ИИЭР 802.1X (радиус) Да
Ограничитель широковещательной/ многоадресной/ одноадресной передачи Да
Блокировка широковещательной передачи Да
Протокол / поддерживается
Функция изделия
Поддержка SICLOCK Да
Протокол / поддерживается
Профиль по умолчанию ИИЭР 1588 Да
Стандарт
Для FM FM3611: Class 1, Divison 2, Group A, B, C, D / T4, Class 1, Zone 2, Group IIC, T4
Для безопасности / от CSA и UL UL 60950-1, CSA C22.2 № 60950-1
Для излучения помех EN 61000-6-4:2007 (класс A)
Для помехоустойчивости EN 61000-6-2:2005
Среднее время между отказами (MTBF) 33 a
Справочный идентификатор
Согласно МЭК 81346-2:2009 KF
Согласно МЭК 81346-2:2019 KFE
Сертификат соответствия / маркировка CE Да
Стандарт / для взрывоопасной зоны EN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
От CSA и UL UL 1604 и UL 2279-15 (Hazardous Location), CSA C22.2 № 213- M1987, Class 1/Division 2/Group А, B, C, D/T4, Class 1/Zone 2/Group IIC/T4
Сертификат соответствия
Сертификат соответствия EN 61000-6-2:2005, EN 61000-6-4:2007
Допуск C-Tick Да
Допуск KC Нет
Применение на железнодорожном транспорте согласно EN 50155 Нет
Общество классификации судов
Bureau Veritas (BV) Да
Det Norske Veritas (DNV) Нет
Германский Ллойд (GL) Нет
Корейский регистр судоходства (KRS) Да
Регистр судоходства Ллойда (LRS) Да
Nippon Kaiji Kyokai (NK) Да
Polski Rejestr Statkow (PRS) Нет
Royal Institution of Naval Architects (RINA) Нет
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/tia-selection-tool
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6GK5308-2QG10-2AA2
Каталог ID IK
Код группы R320
Товарный код 85176200
Вес Нетто (Кг) 1,150 Кг
Вид продуктов Обзор заказных данных
Производитель Siemens
Ценовая Группа 5N3
Группа Продукта 2425
Размер упаковки 24,80 x 26,30 x 18,80
Единицы Измерения 1 шт.
Описание Продукта SCALANCE X308-2M PoE промышленный управляемый IE коммутатор, компактный; 4х электрических (поддержка PoE) RJ45 порта 10/100/1000 Мбит/с; 2x слота для 2х-портовых медиа-модулей (электрических или оптических) 100/1000 Мбит/с; светодиодная индикация, диагностический выход, кнопка управления, PROFINET IO устройство, управление сетью, встроенный redundancy manager, офисные функции (RSTP, VLAN, IGMP, ..), C-plug модуль в комплекте поставки
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6GK5308-2QG10-2AA2
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 5 дней
