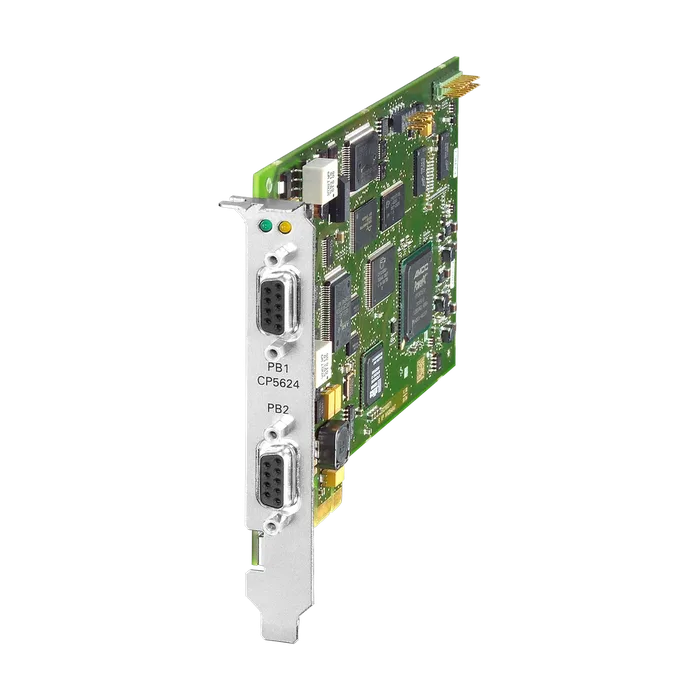

Коммуникационный процессор CP 5624 PCI Express X1 (3,3 В), мастер для подключения PROFIBUS. в комплекте: программное обеспечение Configuration Tool и DP-BASE, лицензия для 1 установки. R-SW, класс A
190 462 ₽С НДС
Код товара: 6GK15624AA00
Доступен к заказу
01
Описание
Коммуникационный процессор CP 5624 PCI Express X1 (3,3 В), мастер для подключения PROFIBUS. в комплекте: программное обеспечение Configuration Tool и DP-BASE, лицензия для 1 установки. R-SW, класс A
Наименование типа изделияCP 5624 Communications processor CP 5624 PCI Express X1 (3, 3V) w. Master and slave connection to PB; incl. configuration tool and DP Base software: DP-RAM interface for DP master incl. PG and FDL protocol, Single License for 1 installation, runtime software, class A; software and electr. manual on DVD, 2 languages (de, en) ; operating system support see SIMATIC NETsoftware.
Скорость передачи
На интерфейсе 1 / согласно PROFIBUS9,6 kbit/s ... 12 Mbit/s
На интерфейсе 2 / согласно PROFIBUS9,6 kbit/s ... 12 Mbit/s
Число электрических соединений
На интерфейсе 1 / согласно PROFIBUS1
На интерфейсе 2 / согласно PROFIBUS1
Исполнение разъема питания
На интерфейсе 1 / согласно PROFIBUS9-контактный разъем Sub-D (RS 485)
На интерфейсе 2 / согласно PROFIBUS9-контактный разъем Sub-D (RS 485)
Тип напряжения / напряжения питанияпост. ток
Напряжение питания
1 / от объединяющей шины3,3 В
2 / от объединяющей шины относительный симметричный допуск / при12 В
Постоянном токе
При 3,3 В9 %
При 12 В8 %
Потребляемый ток
1 / от объединяющей шины / при постоянном токе / макс.0,75 А
2 / от объединяющей шины / при постоянном токе / макс.0,3 А
Мощность потерь [Вт]6,1 Вт
Окружающая температура
При эксплуатации5 ... 60 °C
При хранении-20 ... +60 °C
При транспортировке-20 ... +60 °C
Относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.85 %
Степень защиты IPIP00
Формат модуляPCI Express x1 (половина длины)
Ширина18 мм
Высота112 мм
Глубина168 мм
Масса нетто117 г
Число идентичных сменных плат / втычной / на каждую станцию ПК4
Число модулей / примечаниеFMS-5613 поддерживает макс. 2 CP 5603/CP 5613 А2/CP 5614 А2/CP 5623/CP 5624
Программное обеспечение / для открытой связи / с помощью SEND/RECEIVE / требуетсяFDL, драйверы в комплекте поставки блоков CP
Число возможных соединений / для открытой связи / с помощью SEND/RECEIVE / макс.80
Программное обеспечение / для функции "ведущий" DP / требуетсяНет
Сервис / как ведущее устройство DP
Число ведомых устройств DP / на ведущем устройстве DP / пригодный к работе124
Объем данных
Адресной области входов / как ведущее устройство DP / всего30256 byte
Адресной области выходов / как ведущее устройство DP / всего30256 byte
Адресной области входов / каждого ведомого устройства DP244 byte
Адресной области выходов / каждого ведомого устройства DP244 byte
Адресной области диагностических данных / каждого ведомого устройства DP244 byte
Программное обеспечение / для функции "ведомый" DP / требуетсяНет
Сервис / как ведомое устройство DP
Объем данных
Адресной области входов / как ведомое устройство DP / всего244 byte
Адресной области выходов / как ведомое устройство DP / всего244 byte
Программное обеспечение / для связи FMS / требуетсяДа, FMS-5613
Число возможных соединений / для соединения FMS / макс.40
Программное обеспечение / для связи S7 / требуетсяДа, HARDNET-PB S7 (S7-5613)
Число возможных соединений / для связи S7/ программное устройство / макс.50
Число активных соединений / в многопротокольном режиме50
Число проектируемых соединений / на каждую станцию ПК функции изделия / управление, конфигурирование, проектирование207
Конфигурационное программное обеспечение / требуетсяВходит в объем поставки
Функция изделия
Диагностика портовДа
Стандарт
Для ЭМС2004/108/ЕС
Для безопасности / от CSA и ULCAN/CSA C22.2 & UL 60950-1
Для излучения помехEN 61000-6-3, EN 61000-6-4
Для помехоустойчивостиEN 61000-6-1, EN 61000-6-2
Сертификат соответствия
Маркировка CEДа
Допуск C-TickДа
ИИнтернет-ссылка
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул6GK1562-4AA00
Каталог IDIK
Код группыR322
Товарный код85176200
Вес Нетто (Кг)0,117 Кг
Вид продуктовCP 5624
ПроизводительSiemens
Ценовая Группа5P5
Группа Продукта2417
Размер упаковки1,00 x 1,00 x 1,00
Единицы Измерения1 шт.
Описание ПродуктаКоммуникационный процессор CP 5624 PCI EXPRESS X1 (3.3V) MASTER для подключения PROFIBUS В комплекте: програмное обеспечение CONFIGURATION TOOL и DP-BASE, Лицензия для 1 установки. R-SW, CLASS A,
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK1562-4AA00
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
