Коммуникационный процессор Siemens 6GK1503-3CB00
Доступен к заказу

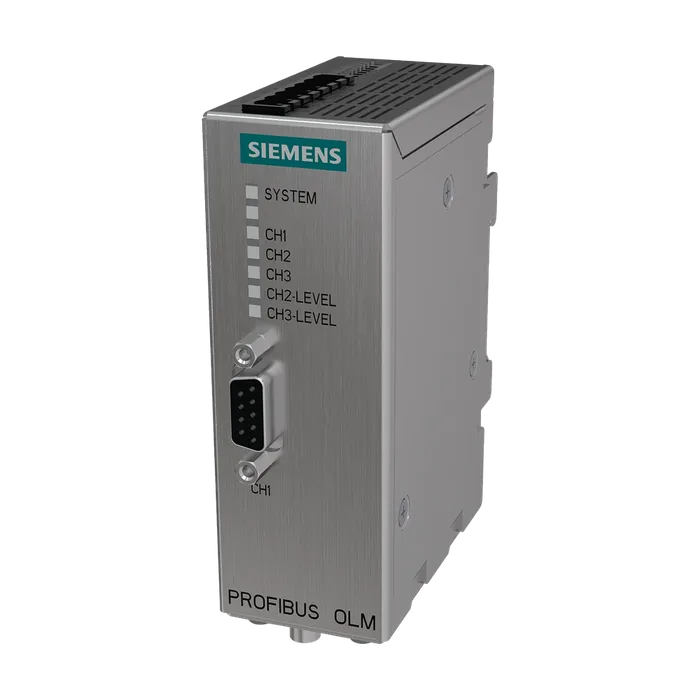

Коммуникационный процессор Siemens 6GK1503-3CB00
SIMATIC NET, PB OLM/G12 V4.0 оптический модуль связи с 1 портом RS485 и 2 стеклянными FOC-интерфейсами (4 BFOC-разъёма) для расстояний до 2850 М, с сигнальным контактом и измерительным выходом
109 120 ₽ С НДС
Код товара: 6GK15033CB00
Доступен к заказу
01
Описание
SIMATIC NET, PB OLM/G12 V4.0 оптический модуль связи с 1 портом RS485 и 2 стеклянными FOC-интерфейсами (4 BFOC-разъёма) для расстояний до 2850 М, с сигнальным контактом и измерительным выходом
Наименование типа изделия PROFIBUS OLM/G12 V4.0 PROFIBUS OLM/G12 V4.0 Optical Link Module with 1 RS 485 and 2 glass FOC interfaces (4 BFOC sockets) for standard Distances up to 2850 m, with signaling contact and measuring output.
Скорость передачи / при PROFIBUS 9,6 kbit/s ... 12 Mbit/s
Скорость передачи / при Profibus PA 45,45 kbit/s
Число электрических/ оптических соединений / для сетевых компонентов или оконечных устройств / макс. 3
Число электрических соединений
Для сетевых компонентов или оконечных устройств 1
Для измерительного устройства 1
Для сигнального контакта 1
Для источника питания 1
Для резервированного источника питания 1
Исполнение разъема питания
Для сетевых компонентов или оконечных устройств 9-контактное гнездо Sub-D
Для измерительного устройства 2-контактный клеммный блок
Для источника питания и сигнального контакта 5-контактный клеммный блок
Число оптических соединений / для волоконно- оптических кабелей 2
Исполнение оптических соединений / для волоконно- оптических кабелей Порт BFOC
Оптоволоконного сигнала
Для стекловолоконного оптического кабеля с 50/125 мкм / при 3 дБ/км / макс. 10 дБ
Для стекловолоконного оптического кабеля с 62,5/125 мкм / при 3,5 дБ/км / макс. 12 дБ
Задержка распространения [бит] 6,5 bit
Сопрягаемая оптическая мощность на 1 мВт
Для стекловолоконного оптического кабеля с 50/125 мкм / при 3 дБ/км -16 дБ
Для стекловолоконного оптического кабеля с 62,5/125 мкм / при 3,5 дБ/км -13 дБ
Оптическая чувствительность на 1 мВт
Для стекловолоконного оптического кабеля с 50/125 мкм / при 3 дБ/км -28 дБ
Для стекловолоконного оптического кабеля с 62,5/125 мкм / при 3,5 дБ/км -28 дБ
Длина кабеля
Для стекловолоконного оптического кабеля с 50/125 мкм / при 3 дБ/км / макс. 3 км
Для стекловолоконного оптического кабеля с 62,5/125 мкм / при 3,5 дБ/км / макс. 3 км
Рабочее напряжение / сигнальных контактов / при постоянном токе / ном. значение 24 В
Рабочий ток / сигнальных контактов / при постоянном токе / макс. 0,1 А
Тип напряжения / напряжения питания пост. ток
Напряжение питания / при постоянном токе / ном. значение 24 В
Напряжение питания / при постоянном токе 18,8 ... 28,8 В
Компонент изделия / устройство защиты входа питания Да
Потребляемый ток / при постоянном токе / при 24 В / макс. 0,2 А
Окружающая температура
При эксплуатации 0 ... 60 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс. 95 %
Степень защиты IP IP40
Конструкция Компактная конструкция
Ширина 39,5 мм
Высота 112 мм
Глубина 74,5 мм
Масса нетто 340 г
Вид креплений
35 мм, монтаж на DIN-рейку Да
Настенный монтаж Да
Функция изделия / кольцевое резервирование Да
Стандарт
Для FM FM3611: Class 1, Division 2, Group А, B, C, D/T4, Class 1, Zone 2, Group IIC, T4
Для взрывоопасной зоны EN 60079-0: 2006, EN60079-15: 2005, EN60079-28: 2007, II 3 (2) G ExnA [opis] IIC T4 KEMA 09 АTEX 0173X
Для безопасности / от CSA и UL UL 60950-1, CSA C22.2 № 60950-1
Для взрывоопасной зоны / от CSA и UL UL 1604 и UL 2279-15 (Hazardous Location), CSA C22.2 № 213- M1987, Class 1/Division 2/Group А, B, C, D/T4, Class 1/Zone 2/Group IIC/T4
Для излучения помех EN 61000-6-4 (класс А)
Для помехоустойчивости EN 61000-6-2
Сертификат соответствия EN 61000-6-2, EN 61000-6-4
Маркировка CE Да
Допуск C-Tick Да
Общество классификации судов
Bureau Veritas (BV) Да
Det Norske Veritas (DNV) Да
Германский Ллойд (GL) Да
Регистр судоходства Ллойда (LRS) Да
Nippon Kaiji Kyokai (NK) Да
ИИнтернет-ссылка
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6GK1503-3CB00
Каталог ID IK
Код группы R320
Товарный код 85176200
Вес Нетто (Кг) 0,415 Кг
Вид продуктов Модули OLM
Производитель Siemens
Ценовая Группа 5O1
Группа Продукта 2449
Размер упаковки 14,60 x 18,20 x 4,80
Единицы Измерения 1 шт.
Описание Продукта SIMATIC NET, PB OLM/G12 V4.0 ОПТИЧЕСКИЙ МОДУЛЬ СВЯЗИ С 1 ПОРТОМ RS485 И 2 СТЕКЛЯННЫМИ FOC-ИНТЕРФЕЙСАМИ (4 BFOC-РАЗЪЁМА) ДЛЯ РАССТОЯНИЙ ДО 2850 М, С СИГНАЛЬНЫМ КОНТАКТОМ И ИЗМЕРИТЕЛЬНЫМ ВЫХОДОМ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6GK1503-3CB00
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 30 дней
