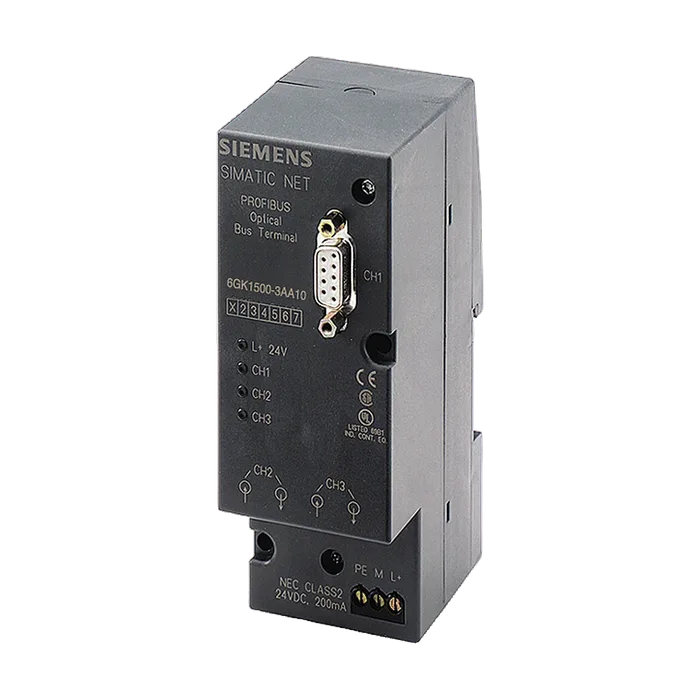

Оптический модуль PROFIBUS OBT для подсоединения.PROFIBUS клиент (без оптического интерфейса) к оптическим сетям PROFIBUS DP, (без SIMPLEX, разъема)
37 285 ₽С НДС
Код товара: 6GK15003AA10
Доступен к заказу
01
Описание
Оптический модуль PROFIBUS OBT для подсоединения.PROFIBUS клиент (без оптического интерфейса) к оптическим сетям PROFIBUS DP, (без SIMPLEX, разъема)
Наименование типа изделияPROFIBUS OBT PROFIBUS OBT; opt. bus terminal for connection of a PROFIBUS nodes without integr. opt. interface to the opt. PROFIBUS DP; without Simplex plug.
Скорость передачи / при PROFIBUS9,6 kbit/s ... 12 Mbit/s
Скорость передачи / при Profibus PA45,45 kbit/s
Число электрических/ оптических соединений / для сетевых компонентов или оконечных устройств / макс.3
Число электрических соединений
Для сетевых компонентов или оконечных устройств1
Для источника питания1
Исполнение разъема питания
Для сетевых компонентов или оконечных устройств9-контактное гнездо Sub-D
Для источника питания3-контактный клеммный блок
Для источника питания и сигнального контакта-
Число оптических соединений / для волоконно- оптических кабелей2
Исполнение оптических соединений / для волоконно- оптических кабелейДуплексный порт
Оптоволоконного сигнала
Для волоконно-оптического кабеля PCF с 200/230 мкм / при 10 дБ/км3 дБ
Для волоконно-оптического кабеля POF с 980/1000 мкм / при 230 дБ/км13 дБ
Задержка распространения [бит]6,5 bit
Сопрягаемая оптическая мощность на 1 мВт
Канала передачи оптоволоконного сигнала / для волоконно-оптического кабеля PCF с 200/230 мкм / при 10 дБ/км-16 дБ
Канала передачи оптоволоконного сигнала / для волоконно-оптического кабеля POF с 980/1000 мкм / при 230 дБ/км-5,9 дБ
Оптическая чувствительность на 1 мВт
Канала передачи оптоволоконного сигнала / для волоконно-оптического кабеля PCF с 200/230 мкм / при 10 дБ/км-22 дБ
Канала передачи оптоволоконного сигнала / для волоконно-оптического кабеля POF с 980/1000 мкм / при 230 дБ/км-20 дБ
Длина кабеля
Для волоконно-оптического кабеля PCF с 200/230 мкм / при 10 дБ/км / макс.300 м
Для волоконно-оптического кабеля POF с 980/1000 мкм / при 230 дБ/км / макс.50 м
Тип напряжения / напряжения питанияпост. ток
Напряжение питания / при постоянном токе / ном. значение24 В
Напряжение питания / при постоянном токе19,2 ... 28,8 В
Окружающая температура
При эксплуатации0 ... 60 °C
При хранении-40 ... +70 °C
При транспортировке-40 ... +70 °C
Относительная атмосферная влажность
При 25 °C / без конденсации / при эксплуатации / макс.95 %
Степень защиты IPIP30
КонструкцияКомпактная конструкция
Ширина50,5 мм
Высота138 мм
Глубина78 мм
Масса нетто400 г
Вид креплений
35 мм, монтаж на DIN-рейкуДа
Настенный монтажДа
Функция изделия / кольцевое резервированиеНет
Стандарт
Для FMFM3611: Class 1, Division 2, Group А, B, C, D/T4, Class 1, Zone 2, Group IIC, T4
Для взрывоопасной зоныEN 60079-0: 2006, EN60079-15: 2005, II 3 G Ex nA II T4 KEMA 07 ATEX 0145X
Для безопасности / от CSA и ULUL 60950-1, CSA C22.2 № 60950-1
Для взрывоопасной зоны / от CSA и UL-
Для излучения помехEN 61000-6-4 (класс А)
Для помехоустойчивостиEN 61000-6-2
Сертификат соответствияEN 61000-6-2, EN 61000-6-4
Маркировка CEДа
Допуск C-TickДа
Общество классификации судов
Bureau Veritas (BV)Нет
Det Norske Veritas (DNV)Нет
Германский Ллойд (GL)Нет
Регистр судоходства Ллойда (LRS)Нет
Nippon Kaiji Kyokai (NK)Нет
ИИнтернет-ссылка
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно
Артикул6GK1500-3AA10
Каталог IDIK
Код группыR320
Товарный код85176200
Вес Нетто (Кг)0,200 Кг
Вид продуктовОптический шинный терминал OBT
ПроизводительSiemens
Ценовая Группа5O1
Группа Продукта2449
Размер упаковки1,00 x 1,00 x 1,00
Единицы Измерения1 шт.
Описание ПродуктаОптический модуль PROFIBUS OBT для подсоединения.PROFIBUS КЛИЕНТ (без оптического интерфейса) к оптическим сетям PROFIBUS DP, ( без SIMPLEX разъема)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK1500-3AA10
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
