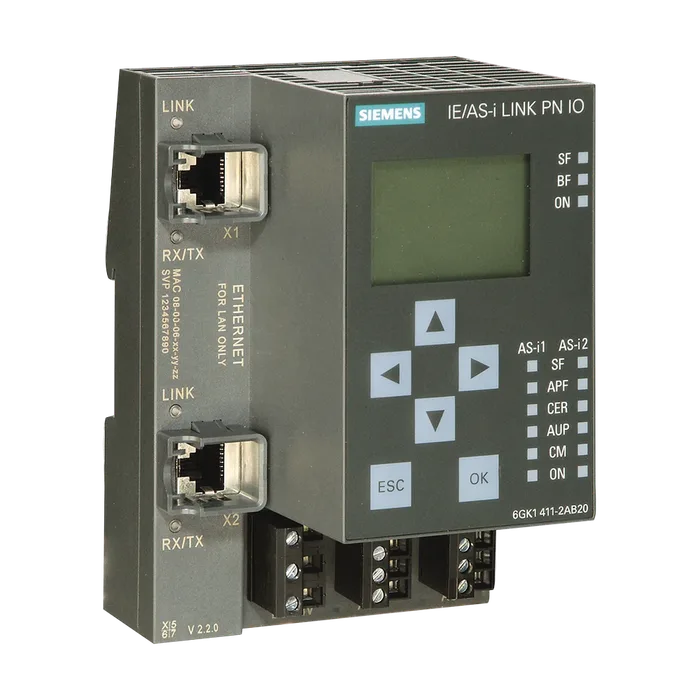

SIMATIC NET, IE/AS-i Link PN IO Шлюз IE/AS-i с профилем ведущего устройства M3, M4 согласно спецификации AS-i V3.0 для интеграции в PROFINET IO Двойное ведущее устройство с дисплеем, IP20
По запросу
Код товара: 6GK14112AB20
Доступен к заказу
01
Описание
SIMATIC NET, IE/AS-i Link PN IO Шлюз IE/AS-i с профилем ведущего устройства M3, M4 согласно спецификации AS-i V3.0 для интеграции в PROFINET IO Двойное ведущее устройство с дисплеем, IP20
Наименование изделияPROFINET IO/AS-Interface Link
Наименование типа изделияIE/AS-i LINK PN IO (двойное ведущее устройство)
Степень защиты IPIP20
Исполнение разъема питания интерфейса ASвинтовое соединение
Тип источника питаниячерез AS-i и внешний блок электропитания 24 В
Условия эксплуатации отдельный источник питания 24 ВНет
Напряжение питания от опционального внешнего напряжения питания при постоянном токе24 В
Потребляемый ток
Из профильных кабелей интерфейса AS
При 30 В макс.320 мА
При 24 В с AS-i Power24V макс.320 мА
Мощность потерь [Вт]9,6 Вт
Напряжение развязки расчетное значение500 В
Функция изделия пригоден для питания AS-i 24 ВНет
Примечаниеот выпуска 4 / встроенная программа V2.2
Характеристика изделия поддержка резервированияНет
Функция изделия
Веб-управлениеДа
Диагностика по электронной почтеДа
Гальваническая развязкаДа
Исполнение индикатора
Как индикация состояния с помощью светодиодовSF, BF, ON, APF, CER, AUP, CM
Как индикация состояния с помощью дисплеяЖК-дисплей, с поэлементным формированием изображения, задняя подсветка, 128 x 64 пиксела
Способ проектирования интерфейса ASдисплей управления, встроенный веб-сервер, STEP7, GSD, командный интерфейс
Версия спецификации интерфейса AS3.0 В
Профиль ведущего интерфейса AS поддерживаетсяM4 (согласно спецификации интерфейса AS V 3.0)
Способ передачи данныхPROFINET
Число интерфейсов
Как интерфейс AS2
Согласно RS 4850
Согласно стандарту Industrial Ethernet2
Согласно PROFINET2
Согласно Wireless0
Согласно USB0
Прочие1
Компонент изделия оптический интерфейсНет
Протокол поддерживается
Протокол ASIsafe (Safety at work)Нет
Протокол PROFIsafeНет
Протокол PROFINET IOДа
Протокол PROFINET CBAНет
Стандарт беспроводной связи ИИЭР 802.11Нет
Число входов для интерфейса AS макс.496
Число выходов для интерфейса AS макс.496
Число ведомых устройств AS-i на каждый интерфейс AS макс.62
Время цикла шины интерфейса AS
Для 31 ведомого блока5 мс
Для 62 ведомых блоков10 мс
Доступ к данным цифровых входов/выходовоб отображении процесса/периферийных адресах
Доступ к данным аналоговых входов/выходовоб отображении процесса/периферийных адресах и переносе набора данных
Ширина90 мм
Высота132 мм
Глубина88,5 мм
Вид крепленийзащелкивающееся крепление на монтажной шине 35 мм
Формат модуляIP20
Окружающая температура
При монтаже на горизонтальную профильную шину0 ... 60 °C
При транспортировке-30 ... +70 °C
При хранении-30 ... +70 °C
Относительная атмосферная влажность при 25 ° при эксплуатации макс.% 95 C
Высота над уровнем моря при высоте над уровнем моря макс.3 000 м
Пригодность к использованию противоаварийная функция маркировка взрывозащиты дляНет
Искробезопасности сопряженного оборудования
EEx iaНет
EEx ibНет
Категория взрывозащиты для газанет
Категория взрывозащиты для пылинет
Артикул6GK1411-2AB20
Каталог IDCC-IC10
Код группыR711
КомментарийЭтот продукт недоступен. За дополнительной информацией обратитесь к менеджеру.
Товарный код85176200
Вес Нетто (Кг)0,555 Кг
Вид продуктовНе доступный
ПроизводительSiemens
Ценовая Группа42C
Группа Продукта5323
Размер упаковки144,00 x 184,00 x 126,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC NET, МОДУЛЬ СВЯЗИ E/AS-INTERFACE LINK PN IO, ДЛЯ ОРГАНИЗАЦИИ ОБМЕНА ДАННЫМИ МЕЖДУ СЕТЯМИ INDUSTRIAL ETHERNET/ AS-INTERFACE С ПРОФИЛЕМ МАСТЕРА M3,M4 В СООТВЕТСТВИИ С СПЕЦИФИКАЦИЕЙ AS-I V3.0 ДЛЯ ИНТЕГРАЦИИ В PROFINET IO, ДВОЙНОЙ МАСТЕР С ДИСПЛЕЕМ, КЛАСС ЗАЩИТЫ IP20
Страна происхожденияЧехия
Количество в упаковке1
Заказной Номер (Артикл)6GK1411-2AB20
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2021
Единица Измерения УпаковкиMM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
