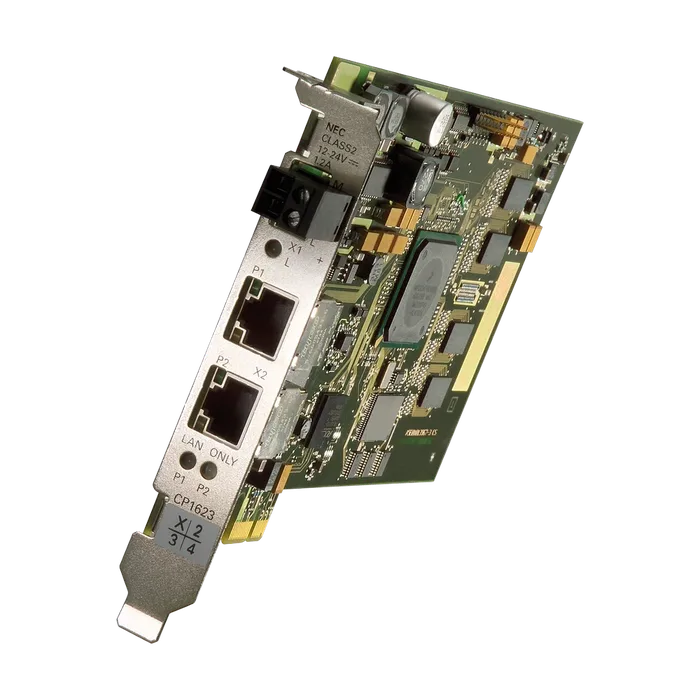

SIMATIC NET, IE, коммуникационный процессор CP 1623 PCI EXPRESS X1 (3.3 В/12V) для подключения к IND.ETHERNET (10/100/1000мбит/с) с 2-портовым коммутатором (RJ45), для S7-1613 и S7-REDCONNECT, включая драйвера для MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI
188 002 ₽С НДС
Код товара: 6GK11623AA00
Доступен к заказу
01
Описание
SIMATIC NET, IE, коммуникационный процессор CP 1623 PCI EXPRESS X1 (3.3 В/12V) для подключения к IND.ETHERNET (10/100/1000мбит/с) с 2-портовым коммутатором (RJ45), для S7-1613 и S7-REDCONNECT, включая драйвера для MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI
Наименование типа изделияCP 1623 Communications processor CP 1623 PCI Express X1 (3, 3 V/12 V) for connection to Industrial Ethernet (10/100/1000 Mbit/s) with 2-port switch (RJ45) can be uploaded onto device HARDNET-IE S7 and S7- REDCONNECT operating system support see SIMATIC NET software released as of SIMATIC NET CD V7.0 HF1.
Скорость передачи10 Mbit/s, 100 Mbit/s, 1000 Mbit/s
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet2
Для источника питания1
Исполнение разъема питания
На интерфейсе 1 / согласно стандарту Industrial EthernetПорт RJ45
Для источника питания2-контактный клеммный блок
Тип напряжения / напряжения питанияпост. ток
Тип источника питания / опциональный внешний источник питанияДа
Напряжение питания
1 / от объединяющей шины3,3 В
2 / от объединяющей шины12 В
Внешний24 В
Внешний относительный симметричный допуск / при10,5 ... 32 В
Постоянном токе
При 3,3 В9 %
При 5 В5 %
При 12 В8 %
При 24 В33 %
Потребляемый ток
1 / от объединяющей шины / при постоянном токе / макс.0,85 А
2 / от объединяющей шины / при постоянном токе / макс.0,4 А
От внешнего напряжения питания / при постоянном токе / при 12 В / макс.0,55 А
От внешнего напряжения питания / при постоянном токе / при 24 В / макс.0,3 А
Мощность потерь [Вт]7,6 Вт
Мощность потерь [Вт] / в режиме работы от коммутатора / макс.7,2 Вт
Окружающая температура
При эксплуатации5 ... 55 °C
При хранении-20 ... +60 °C
При транспортировке-20 ... +60 °C
Относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс.95 %
Степень защиты IPIP00
Формат модуляPCI Express x1 (половина длины)
Ширина18 мм
Высота111 мм
Глубина167 мм
Масса нетто124 г
Число идентичных сменных плат / втычной / на каждую станцию ПК4
Число модулей / примечание-
Программное обеспечение / для открытой связи / с помощью SEND/RECEIVE / требуетсяДа, HARDNET-IE S7 (S7-1613)
Число возможных соединений / для открытой связи / с помощью SEND/RECEIVE / макс.120
Программное обеспечение / для связи S7 / требуетсяДа, HARDNET-IE S7 (S7-1613)
Число возможных соединений / для связи S7/ программное устройство / макс.120
Число возможных соединений / для оптимизированной связи S7 / макс.40
Число активных соединений / в многопротокольном режиме120
Число проектируемых соединений / на каждую станцию ПК207
Программное обеспечение / для связи PROFINET CBA / требуетсяДа, сервер PN CBA OPC
Число дистанционно соединяемых абонентов / при PROFINET CBA228
Число соединений / при PROFINET CBA / всего функции изделия / управление, конфигурирование, проектирование10000
Функция изделия / поддержка MIBДа
Протокол / поддерживается
Конфигурационное программное обеспечение / требуетсяВходит в объем поставки необходимого программного обеспечения
Конфигурационное программное обеспечение / для PROFINET CBA / требуетсяДа, SIMATIC iMAP
Функция идентификации и техобслуживания
I&M0 - информация об устройствеДа
I&M1 - идентификатор установки/ местаДа
I&M2 - дата монтажаНет
I&M3 - комментарийНет
I&M4 - сигнатураНет
I&M5 - данные оригинального изготовителяНет
Комплектация изделия / коммутаторДа
Функция изделия / с коммутационным управлениемНет
Функция изделия / при IRT / коммутатор PROFINET IOНет
Программное обеспечение / для функцииДа, HARDNET-IE S7-REDCONNECT для обмена данными с H-
Резервирования / требуетсясистемами SIMATIC S7
Функция изделия / поддержка SICLOCKДа
Протокол / поддерживается / NTPНет
Стандарт
Для ЭМС2004/108/ЕС
Для безопасности / от CSA и ULCAN/CSA C22.2 & UL 60950-1, UL 1950
Для излучения помехEN 61000-6-3, EN 61000-6-4
Для помехоустойчивостиEN 61000-6-1, EN 61000-6-2
Сертификат соответствия
Маркировка CEДа
Допуск C-TickДа
ИИнтернет-ссылка
На веб-сайт: промышленная связьhttp://www.siemens.com/simatic-net
На веб-сайт: Information and Download Centerhttp://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображенийhttp://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAxhttp://www.siemens.com/cax
На веб-сайт: Industry Online Supporthttps://support.industry.siemens.com
Информация о безопасностиКомпания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул6GK1162-3AA00
Каталог IDIK
Код группыR322
Товарный код85176200
Вес Нетто (Кг)0,124 Кг
Вид продуктовCP 1623
ПроизводительSiemens
Ценовая Группа5P5
Группа Продукта2417
Размер упаковки13,70 x 19,80 x 4,10
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC NET, IE, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР CP 1623 PCI EXPRESS X1 (3.3V/12V) ДЛЯ ПОДКЛЮЧЕНИЯ К IND.ETHERNET (10/100/1000МБИТ/С) С 2-ПОРТОВЫМ КОММУТАТОРОМ (RJ45), ДЛЯ S7-1613 И S7-REDCONNECT, ВКЛЮЧАЯ ДРАЙВЕРА ДЛЯ MS WINDOWS (32BIT), XP PRO, 2003 SERVER, VI
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6GK1162-3AA00
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
