Коммуникационный процессор Siemens 6GK1161-6AA02
Доступен к заказу
Коммуникационный процессор Siemens 6GK1161-6AA02

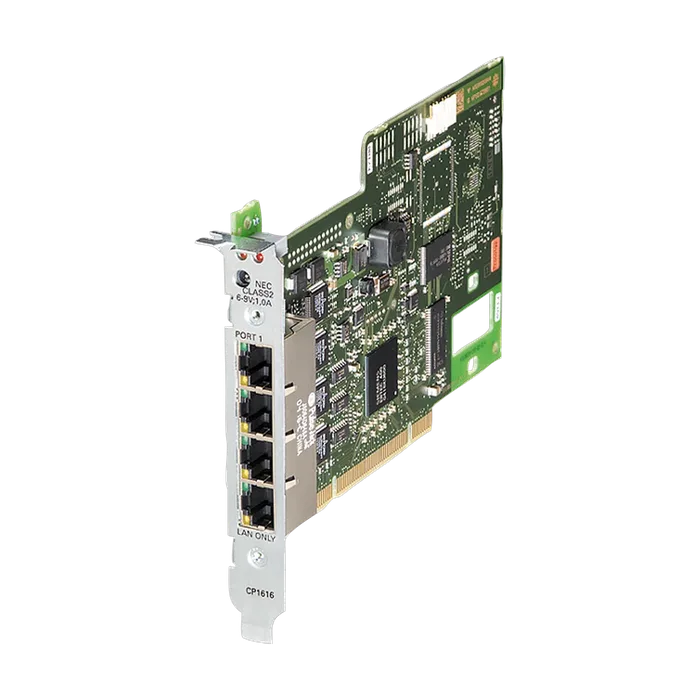

Коммуникационный процессор CP 1616 PCI-CARD (32 BIT, 33/66MHZ, 3.3/5V) с ASIC ERTEC 400 для подключения к PROFINET IO с 4-портовым коммутатором реального времени, с комплектом разработчика DK-16xx PN IO, NCM PC (соед. плата плюс источник питания)
109 842,37 ₽ С НДС
Код товара: 6GK11616AA02
Доступен к заказу
01
Описание
Коммуникационный процессор CP 1616 PCI-CARD (32 BIT, 33/66MHZ, 3.3/5V) с ASIC ERTEC 400 для подключения к PROFINET IO с 4-портовым коммутатором реального времени, с комплектом разработчика DK-16xx PN IO, NCM PC (соед. плата плюс источник питания)
Наименование типа изделия CP 1616 Communications processor CP 1616 PCI card (32-bit; 33/66 MHz; 3.3/5 V) with asic ERTEC 400 for connection to PROFINET IO with 4-port real-time switch (RJ45) via development kit DK-16XX PN IO; NCM PC.
Скорость передачи 100 Mbit/s
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet 4
Для источника питания 1
Исполнение разъема питания
На интерфейсе 1 / согласно стандарту Industrial Ethernet Порт RJ45
Для источника питания Низковольтный разъем для полого штекера 3,5 мм (-)/1,3 мм (+)
Тип напряжения / напряжения питания пост. ток
Напряжение питания
1 / от объединяющей шины 5 В
Внешний относительный симметричный допуск / при 6 ... 9 В
Постоянном токе
При 5 В 5 %
При 12 В 5 %
Потребляемый ток
1 / от объединяющей шины / при постоянном токе / макс. 0,8 А
От внешнего напряжения питания / при постоянном токе / при 6 В / макс. 0,65 А
От внешнего напряжения питания / при постоянном токе / при 9 В / макс. 0,45 А
Мощность потерь [Вт] 4 Вт
Мощность потерь [Вт] / в режиме работы от коммутатора / макс. 4,1 Вт
Окружающая температура
При эксплуатации 5 ... 70 °C
При хранении -40 ... +60 °C
При транспортировке -20 ... +60 °C
Относительная атмосферная влажность / при 25 °C / без конденсации / при эксплуатации / макс. 95 %
Степень защиты IP IP00
Формат модуля PCI
Ширина 18 мм
Высота 107 мм
Глубина 167 мм
Масса нетто 110 г
Число идентичных сменных плат / втычной / на каждую станцию ПК 1
Число модулей / примечание -
Паспортные параметры / связь PROFINET / как контроллер ввода-вывода PN
Программное обеспечение / для связи PROFINET IO / требуется Нет
Число устройств ввода-вывода PN / на контроллере PROFINET IO / пригодный к работе / всего 128
Число устройств PN IO IRT / на контроллере PROFINET IO / пригодный к работе 64
Объем данных
Как полезные данные для входных переменных / как контроллер PROFINET IO / макс. 8192 byte
Как полезные данные для выходных переменных / как контроллер PROFINET IO / макс. 8192 byte
Как полезные данные для входных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс. 1430 byte
Как полезные данные для выходных переменных каждого устройства ввода-вывода PN / как контроллер PROFINET IO / макс. 1430 byte
Паспортные параметры / связь PROFINET / как устройство ввода-вывода PN
Объем данных
Как полезные данные для входных переменных / как устройство PROFINET IO / макс. 1430 byte
Как полезные данные для выходных переменных / как устройство PROFINET IO / макс. 1430 byte
Как полезные данные для входных переменных / на каждый субмодуль как устройство PROFINET IO 254 byte
Как полезные данные для выходных переменных / на каждый субмодуль как устройство PROFINET IO 254 byte
Как полезные данные для диапазона согласованности каждого субмодуля 254 byte
Число субмодулей / на каждое устройство PROFINET IO функции изделия / управление, конфигурирование, проектирование 64
Функция изделия / поддержка MIB Да
Протокол / поддерживается
Конфигурационное программное обеспечение / требуется Входит в объем поставки
Функция идентификации и техобслуживания
I&M0 - информация об устройстве Да
I&M1 - идентификатор установки/ места Да
I&M2 - дата монтажа Да
I&M3 - комментарий Да
I&M4 - сигнатура Да
I&M5 - данные оригинального изготовителя Да
Функция изделия
Веб-диагностика Да
Диагностика портов Да
Комплектация изделия / коммутатор Да
Функция изделия / с коммутационным управлением Нет
Функция изделия / при IRT / коммутатор PROFINET IO Да
Программное обеспечение / для функции резервирования / требуется Нет
Функция изделия
Кольцевое резервирование Да
Менеджер резервирования Да
Протокол / поддерживается / Media Redundancy Protocol (MRP) Да
Стандарт
Для ЭМС 2004/108/ЕС
Для безопасности / от CSA и UL CAN/CSA C22.2 & UL 60950-1
Для излучения помех EN 61000-6-3, EN 61000-6-4
Для помехоустойчивости EN 61000-6-1, EN 61000-6-2
Сертификат соответствия
Маркировка CE Да
Допуск C-Tick Да
ИИнтернет-ссылка
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6GK1161-6AA02
Каталог ID IK
Код группы R322
Товарный код 85176200
Вес Нетто (Кг) 0,110 Кг
Вид продуктов CP 1616
Производитель Siemens
Ценовая Группа 5P5
Группа Продукта 2417
Размер упаковки 1,00 x 1,00 x 1,00
Единицы Измерения 1 шт.
Описание Продукта Коммуникационный процессор CP 1616 PCI-CARD (32 BIT, 33/66MHZ, 3.3/5V) С ASIC ERTEC 400 для подключения к PROFINET IO с 4-портовым коммутатором реального времени, с комплектом разработчика DK-16xx PN IO, NCM PC (соед. плата плюс источник питания)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6GK1161-6AA02
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 60 дней
