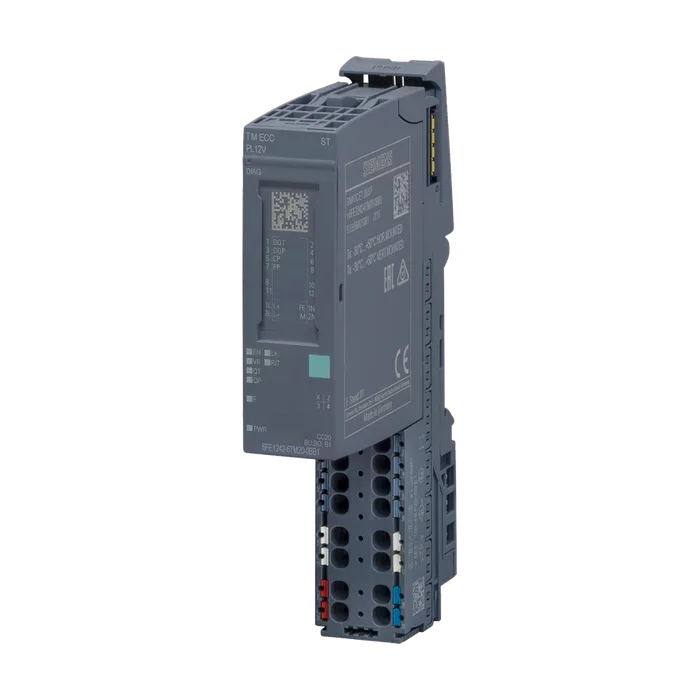

SIMATIC ET 200SP, технологический модуль TM ECC PL ST, контроллер зарядки для электромобилей, зарядка электромобилей в соответствии с DIN SPEC 70121, режим 4, темп.:-30°C...60°C 1x выход Control Pilot включая вилку Powerline Green Phy, 1x канал наличия/близости штекера, 1x дискретный выход с открытым коллектором для TRIP-функции, 1 x дискретный выход Out (DQ P) , для
По запросу
Код товара: 6FE12426TM200BB1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, технологический модуль TM ECC PL ST, контроллер зарядки для электромобилей, зарядка электромобилей в соответствии с DIN SPEC 70121, режим 4, темп.:-30°C...60°C 1x выход Control Pilot включая вилку Powerline Green Phy, 1x канал наличия/близости штекера, 1x дискретный выход с открытым коллектором для TRIP-функции, 1 x дискретный выход Out (DQ P) , для
Обозначение типа продуктаECC PL ST
Функциональный стандарт HW1
Версия микропрограммного обеспеченияV1.1
Возможно обновление микропрограммного обеспеченияДа
Описание продуктаТехнологический модуль для проводной зарядки электрических транспортных средств согласно DIN 70121
Применяемые системные блокиBU-тип B0, B1
Число каналов1; Согласно IEC 61851-1, режим 4, и DIN SPEC 70121
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеНе ниже STEP 7 V16
Вид креплениямонтажная шина
Монтажное положениегоризонтальная установка, вертикальная установка
Вид напряжения питанияDC
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа; от разрушения
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока, тип.40 мА
Макс. потребление тока100 мА
Число входов0
Цифровые входы параметрируемыеНет
Длина провода
Экранированные, макс.10 м
Вид цифровых выходовТранзистор
Вид выходов2; 1 цифровой выход с TRIP-функцией в виде открытого коллектора (Open Collector), 1 цифровой выход (DQ P) в виде открытого коллектора (Open Collector)
С вытекающим токомДа
Устойчивое при коротких замыканияхДа
Функции цифровых выходов, параметрируемые
Выход PWMДа; Согласно DIN SPEC 70121
Макс. число1; 1 на канал
Продолжительность периода параметрируемаяНет; 1 кГц
Подключение двигателя постоянного токаНет; Для зарядных систем постоянного тока разрешается использовать только зарядные кабели с фиксированным подключением
Коммутационная способность выходов
При омической нагрузке, макс.0,6 A; на цифровой выход
Выходное напряжение
Вид выходного напряженияDC
Номинальное значение (пост. ток)24 В
Длина провода
Неэкранированные, макс.10 м
Число аналоговых выходов1
Вид аналогового выходаControl Pilot вместе с Powerline Green Phy, согласно DIN SPEC 70121
Подключение двигателя постоянного токаНет
Обмен данными по шинеДа; Объединительная шина
Связь с автомобилем согласно IEC 61851Да; Режим 4
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияНет; Диагностика напряжения питания
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Светодиод ERRORНет
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет; есть только один канал
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока
Степень загрязнения2
Электростатический разряд в соответствии с IEC 61000-4-24 кВ контактный разряд / 8 кВ воздушный разряд
Привязанный к полю ввод помех в соответствии с IEC 61000-4-310 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)
Привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-42 кВ сигнальные провода
Привязанный к линии ввод помех через импульсноена линиях питания пост. тока: 0,5 кВ симметричные и
Перенапряжение в соответствии с IEC 61000-4-5несимметричные
Привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-610 V (0,15 ... 80 MHz)
Степень защиты IPIP20
Сертификат соответствияCE / RCM / EAC / UL / KC
Мин.-30 °C
Макс.60 °C
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Температура окружающей среды при хранении/транспортировке
Хранение, мин.-40 °C
Хранение, макс.70 °C
Транспортировка, мин.-40 °C
Транспортировка, макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTмин ... Tмакс при 1 080 гПа ... 795 гПа (-1 000 м - +2 000 м)
Относительная влажность воздуха
Эксплуатация. мин.5 %
Эксплуатация, макс.95 %; без конденсации
Колебания
Устойчивость к вибрации во время эксплуатации по IEC 60068-2-610 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г
Испытание на ударную нагрузку
Ударостойкость согласно IEC 60068-2-2715 г / 11 мсек
На SIMATIC S7-1500Да
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.51 г
Примечание:Применяется звуковой шаблон модуля "Green Phy" для Северной Америки согласно определению в DIN 70121
Артикул6FE1242-6TM20-0BB1
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85371098
Вес Нетто (Кг)0,051 Кг
Вид продуктовSIMATIC ET 200SP ECC charging controllers
ПроизводительSiemens
Ценовая Группа477
Группа Продукта4585
Размер упаковки6,50 x 7,70 x 2,30
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, технологический модуль TM ECC PL ST, контроллер зарядки для электромобилей, зарядка электромобилей в соответствии с DIN SPEC 70121, режим 4, темп.:-30°C...60°C 1x выход Control Pilot включая вилку Powerline Green Phy, 1x канал наличия/близости штекера, 1x дискретный выход с открытым коллектором для TRIP-функции, 1 x дискретный выход Out (DQ P) , для установки на базовый блок BU типа BU20-P12+A0+4B или BU20-P12+A4+0B
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6FE1242-6TM20-0BB1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
