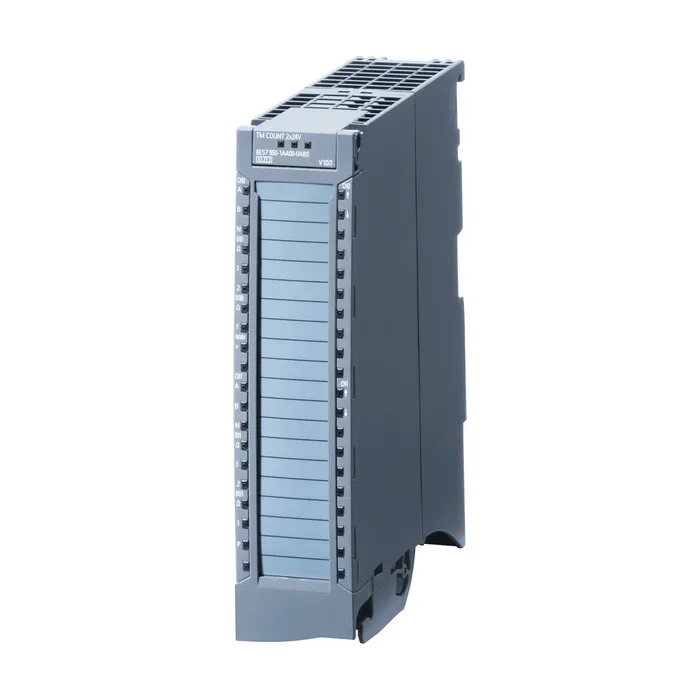

Технологический модуль Siemens 6ES7550-1AA00-0AB0
Доступен к заказу
Технологический модуль Siemens 6ES7550-1AA00-0AB0
SIMATIC S7-1500, технологический модуль TM COUNT 2X24V, счётный модуль, 2 канала для инкрементальных, энкодеров=24 В или, импульсов=24 В, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал
81 431 ₽ −20% 64 807 ₽ С НДС
Код товара: 6ES75501AA000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, технологический модуль TM COUNT 2X24V, счётный модуль, 2 канала для инкрементальных, энкодеров=24 В или, импульсов=24 В, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал
Обозначение типа продукта Модуль скоростного счета TM Count 2x24 В
Версия микропрограммного обеспечения V1.3
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V12 (FW V1.0) ... V15 (FW V1.3) / V12 (FW V1.0), V13 (FW V1.1)
PROFIBUS, версия не ниже GSD/GSD-Revision GSD, версия 5
PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
Монтаж на шины Да; Профильная шина S7-1500
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 75 mA; без нагрузки
Число выходов 1; общее питание датчика 24 В для обоих каналов
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 1 A; Суммарный ток всех датчиков/каналов
Потребляемая мощность шины на задней стенке 1,3 Вт
Нормальная рассеиваемая мощность 4 Вт
Адресное пространство на модуль
Вводы 16 byte; на канал
Выводы 12 byte; на канал; 4 байт на устройство позиционирования
Число входов 6; 3 на канал
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Запуск/остановка порта Да
Сбор данных Да
Синхронизация Да
Свободно используемый цифровый вход Да
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" -5 ... +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 V; -5 В при длительной нагрузке, -30 В при кратковременной нагрузке с защитой от неправильной полярности
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
С "0" на "1", мин. 6 μs; при параметрировании "нет"
С "1" на "0", мин. 6 μs; при параметрировании "нет"
Для технологических функций
Параметрируемое Да
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид цифровых выходов Транзистор
Вид выходов 4; 2 на канал
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения L+ (-33 В)
Включение цифрового входа Да
Функции цифровых выходов, параметрируемые
Переключение при сравнительных значениях Да
Свободно используемый цифровой выход Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A; на цифровой выход
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 12 kΩ
Выходное напряжение
Вид выходного напряжения DC
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; на цифровой выход
Для сигнала "1", диапазон допустимых значений, макс. 0,6 A; на цифровой выход
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 50 μs
С "1" на "0", макс. 50 μs
Частота коммутации
При омической нагрузке, макс. 10 кГц
При индуктивной нагрузке, макс. 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на модуль Длина провода 2 А
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Сигналы датчика, инкрементальный датчик (асимметричный)
Входное напряжение 24 В
Макс. входная частота 200 кГц
Макс. частота счетчика 800 kHz; при четырехкратной обработке
Макс. длина экранированного провода 600 m; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 200 кГц
Сигнальный фильтр параметрируемый Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
Импульсный датчик Да
Импульсный датчик с направлением Да
Импульсный датчик, один импульсный сигнал на каждое направление счета Да
Физические параметры интерфейсов
M/P-считывание Да
Входная характеристика по IEC 61131, тип 3 Да
Мин. время фильтрации и обработки (TWE) 130 μs
Макс. время цикла шины (TDP) 250 μs
Аварийные сигналы
Диагностический сигнал Да
Аварийный сигнал процесса Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Ошибка перехода A/B инкрементального датчика Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Индикатор состояния счета в прямом порядке (зеленый) Да
Индикатор состояния счета в обратном порядке (зеленый) Да
Счетчики Да
Число счетчиков 2
Макс. частота счетчика 800 kHz; при четырехкратной обработке
Функции счета
Применяется с высокоскоростным счетчиком TO Да
Непрерывный счет Да
Режим счета параметрируется Да
Аппаратный затвор через цифровой вход Да
Программный затвор Да
Остановка в зависимости от события Да
Синхронизация через цифровой вход Да
Диапазон счета параметрируемый Да
Блоки сравнения
Число блоков сравнения 2; на канал
Зависимость от направления Да
Изменяется в программе пользователя Да
Определение положения
Инкрементальное определение Да
Подходит для S7-1500 Motion Control Да
Функции измерения
Время измерения параметрируемое Да
Динамическая регулировка измерения времени Да
Число пороговых значений, параметрируется 2
Диапазон измерений
Мин. измерение частоты 0,04 Гц
Макс. измерение частоты 800 кГц
Мин. измерение периодов 1,25 μs
Макс. измерение периодов 25 s
Точность
Измерение частоты 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение периодов 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение скорости 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C
Горизонтальный настенный монтаж, макс. 60 °C; Учитывать снижение номинальных значений при индуктивных нагрузках
Вертикальный настенный монтаж, мин. 0 °C
Вертикальный настенный монтаж, макс. 40 °C; Учитывать снижение номинальных значений при индуктивных нагрузках
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; ограничения по высоте над уровнем моря >2 000 м, см.
Макс. системное руководство ET 200MP
На SIMATIC S7-300 Да
На SIMATIC S7-400 Да
На SIMATIC S7-1200 Да
На SIMATIC S7-1500 Да
На ведущем устройстве Standard PROFIBUS Да; Не ниже FW V1.1
На контроллере Standard PROFINET Да
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 250 г
Артикул 6ES7550-1AA00-0AB0
Каталог ID ST73
Наследник 6ES7550-1AA01-0AB0
Код группы R151
Комментарий Для данного продукта предусмотрена замена.
Товарный код 85389091
Вес Нетто (Кг) 0,384 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4B56
Размер упаковки 16,10 x 19,30 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500, ТЕХНОЛОГИЧЕСКИЙ МОДУЛЬ TM COUNT 2X24V, СЧЁТНЫЙ МОДУЛЬ, 2 КАНАЛА ДЛЯ ИНКРЕМЕНТАЛЬНЫХ ЭНКОДЕРОВ =24 В ИЛИ ИМПУЛЬСОВ =24 В, 3 ДИСКРЕТНЫХ ВХОДА (DI), 2 ДИСКРЕТНЫХ ВЫХОДА (DQ) НА КАНАЛ
Описание Преемника SIMATIC S7-1500, технологический модуль TM Count 2X24V, счётный модуль, 2 канала для инкрементальных энкодеров или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ) на канал
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7550-1AA00-0AB0
PLM-Дата вступления в силу Производство и поставка продукта прекращено: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM490: Старт последнего года поддержки
Плановый срок отгрузки с завода (раб. дни) 60 дней
