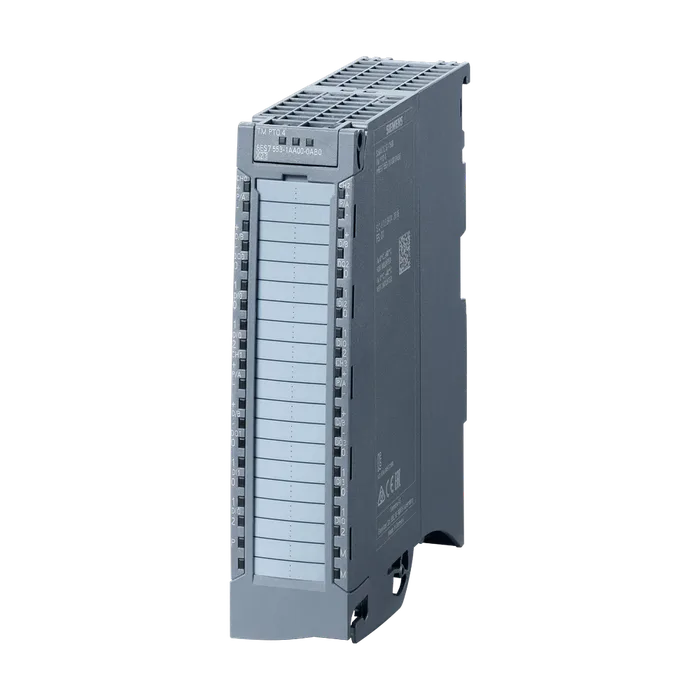

Технологический модуль Siemens 6ES7553-1AA00-0AB0
Доступен к заказу
Технологический модуль Siemens 6ES7553-1AA00-0AB0
SIMATIC S7-1500, технологический модуль TM PTO 4, интерфейсный модуль для шаговых приводов, 4 канала выходов импульсной последовательности PTO: 24 В, 2 DI, 1, DQ=24 В на канал
121 741 ₽ −19% 98 221 ₽ С НДС
Код товара: 6ES75531AA000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, технологический модуль TM PTO 4, интерфейсный модуль для шаговых приводов, 4 канала выходов импульсной последовательности PTO: 24 В, 2 DI, 1, DQ=24 В на канал
Обозначение типа продукта TM PTO 4
Функциональный стандарт HW FS02
Число каналов 4; Оси
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V14
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3 с файлом GSD/-
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.32
Монтаж на шины Да; Профильная шина S7-1500
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 70 mA; без нагрузки
Потребляемая мощность шины на задней стенке 1,3 Вт
Нормальная рассеиваемая мощность 4 Вт
Адресное пространство на модуль
Вводы 18 byte; на канал
Выводы 10 byte; на канал
Число входов 12; 3 на канал, из них 1 DIQ
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Синхронизация Да
Измерительный щуп Да
Привод готов Да
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" -5 ... +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -5 В
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
С "0" на "1", мин. 4 μs; при параметрировании "нет"
С "1" на "0", мин. 4 μs; при параметрировании "нет"
Для технологических функций
Параметрируемое Да
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид выходов 12; 3 на канал, из них 1 DIQ
С вытекающим током Да; При DQn.0 и DQn.1 выходы Push Pull
С втекающим током Да
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 0,2 A при DQn.0 и DQn.1, 0,9 A при DIQn.2
Включение цифрового входа Да
Функции цифровых выходов, параметрируемые
PTO (Pulse Train Output) сигнальный интерфейс
24 В асимметрично Да
RS 422 симметрично Да
TTL (5В) асимметрично Да
PTO (Pulse Train Output) вид сигнала
Импульс и направление Да
Считать вперед, считать назад Да
Инкрементальный датчик (A, B со смещением по фазе) Да
Инкрементальный датчик (A, B со смещением по фазе, четырехкратно) Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,1 A; 0,5 A при DIQn.2
При ламповой нагрузке, макс. 1 W; 5 Вт при DIQn.2
Диапазон сопротивления нагрузке
Нижний предел 240 Ω; 48 Ом при DIQn.2
Верхний предел 12 kΩ
Выходное напряжение
Вид выходного напряжения DC
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В), L+ (-1,3 В) при DIQn.2
Выходной ток
Для сигнала "1", номинальное значение 0,1 A; 0,5 A при DIQn.2
Для сигнала "1", диапазон допустимых значений, макс. 0,12 A; 0,6 A при DIQn.2
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", тип. 1 μs; 28 мкс при DIQn.2
С "1" на "0", тип. 1 μs; 25 мкс при DIQn.2
Частота коммутации
При омической нагрузке, макс. 1 kHz; При DIQn.2
При индуктивной нагрузке, макс. 0,5 Hz; Согласно IEC 60947-5-1, DC-13, при DIQn.2
При ламповой нагрузке, макс. 10 Hz; При DIQn.2
При сигнальном интерфейсе 24 В асимметрично 200 kHz; При DQn.0 и DQn.1
При сигнальном интерфейсе RS 422 симметрично 1 МГц
При сигнальном интерфейсе TTL (5В) асимметрично 200 кГц
Длина провода
Экранированные, макс. 600 m; Длина кабеля, RS 422 / TTL Siemens тип 6FX2001-5: 125 кГц, экранированный кабель макс. длина 320 метра; 250 кГц, экранированный кабель макс. длина 160 метра; 500 кГц, экранированный кабель макс. длина 60 метра; 1 МГц, экранированный кабель макс. длина 32 метра; 24 В (DQn.x / DIQn.2): 10 кГц, 600 метров, экранированный, макс.; 200 кГц, 50 метров экранированный, макс.
Макс. время цикла шины (TDP) 250 μs; 375 мкс, если используются все 4 канала
Макс. фазовые флуктуации 1 μs
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Короткое замыкание Да; Защита от тепловой перегрузки
Суммарная ошибка Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. 0 °C
Горизонтальный настенный монтаж, макс. 60 °C; Учитывать снижение номинальных значений
Вертикальный настенный монтаж, мин. 0 °C
Вертикальный настенный монтаж, макс. 40 °C; Учитывать снижение номинальных значений
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; ограничения по высоте над уровнем моря >2 000 м, см.
Макс. системное руководство ET 200MP
На SIMATIC S7-300 Да; По интерфейсу управления и обратной связи
На SIMATIC S7-400 Да; По интерфейсу управления и обратной связи
На SIMATIC S7-1200 Да
На SIMATIC S7-1500 Да
На контроллере Standard PROFINET Да; По интерфейсу управления и обратной связи
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 300 г
Артикул 6ES7553-1AA00-0AB0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,410 Кг
Вид продуктов TM PTO 4 interface module for PTO (Pulse Train Output)
Производитель Siemens
Ценовая Группа 219
Группа Продукта 4502
Размер упаковки 16,10 x 19,50 x 5,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500, технологический модуль TM PTO 4, интерфейсный модуль для шаговых приводов, 4 канала выходов импульсной последовательности PTO: 24 V, 2 DI, 1 DQ =24 В на канал
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7553-1AA00-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 60 дней
