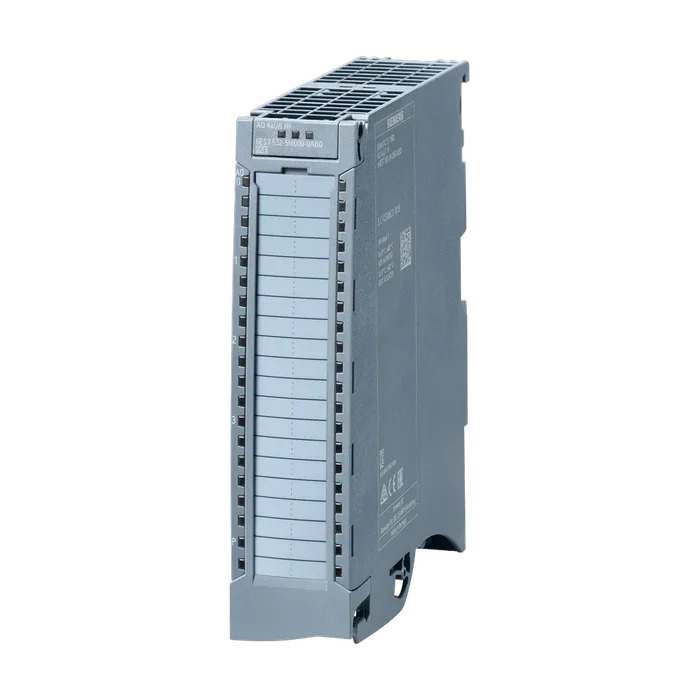

SIMATIC S7-1500, модуль аналоговых выходов AQ 4 X U/I HF, разрешение 16 бит, точность 0,1%, 4 канала (напряжение/ток) в группе из 1, напряжение общей точки:~30 В/=60 В, диагностика, замещающее значение, включая вводной элемент, зажим и клемму заземления
109 120 ₽−21%86 461 ₽С НДС
Код товара: 6ES75325ND000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль аналоговых выходов AQ 4 X U/I HF, разрешение 16 бит, точность 0,1%, 4 канала (напряжение/ток) в группе из 1, напряжение общей точки:~30 В/=60 В, диагностика, замещающее значение, включая вводной элемент, зажим и клемму заземления
Обозначение типа продуктаAQ 4 x U/I HF
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияВерсия 1.1.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииДа
Пуск согласно приоритетуДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14 / -
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
Выборка с запасом по частоте дискретизацииНет
Изменение параметров в режиме RUN возможноДа
Калибровка в режиме RUN возможнаДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока160 мА
Потребляемая мощность шины на задней стенке0,95 Вт
Нормальная рассеиваемая мощность5 Вт
Число аналоговых выходов4
Выход напряжения, защита от короткого замыканияДа
Макс. выходное напряжение, ток короткого замыкания24 мА
Макс. выходной ток, напряжение при работе без нагрузки22 В
Мин. время цикла (все каналы)125 μs; независимо от числа активированных каналов
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Подключение исполнительных элементов
Для выхода напряжения двухпроводного соединенияДа
Для выхода напряжения четырехпроводного соединенияДа
Для выхода тока двухпроводного соединенияДа
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин.1 kΩ; 0,5 кОм при 1 - 5 В
При выходных напряжениях, емкостная нагрузка, макс.1 μF
При выходных токах, макс.750 Ω
При выходных токах, индуктивная нагрузка, макс.10 mH
Длина провода
Экранированные, макс.800 m; для тока, 200 м для напряжения
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)16 bit
Время преобразования (на канал)125 μs; независимо от числа активированных каналов
Время установления
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-)0,02 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-)0,002 %/K
Перекрестные модуляции между выходами, макс.-100 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-)0,005 % C
Примечание относительно точностив случае эксплуатационной или температурной ошибки при температуре ниже 0 °C показатели удваиваются
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-)±10 В; от 0 В до 10 В: ±0,12 %; от 1 В до 5 В: ±0,1 %
Ток относительно диапазона выходных параметров, (+/-)±20 мА; от 0 мА до 20 мА: ±0,2 %; от 4 мА до 20 мА: ±0,12 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона выходных параметров, (+/-)0,06 %
Ток относительно диапазона выходных параметров, (+/-)0,1 %
Мин. время обработки и активации (TWA)100 μs
Макс. время цикла шины (TDP)250 μs
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа; только при выводе тока
Короткое замыканиеДа; только при выводе напряжения
Переполнение/незаполнениеДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да; зеленые светодиоды
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналамиДа
Между каналами, в блоках для1
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Да
Между различными цепями60 В пост. тока/30 В перем. тока; изоляция рассчитана для 120 В перем. тока базовая изоляция: между каналами и напряжением питания L+, между каналами и шиной на задней стенке, между каналами
Изоляция, испытанная посредствомпост. ток 2 000 В между каналами и напряжением питания L+; пост. ток 2 000 V между каналами и шиной на задней стенке; пост. ток 2 000 В между каналами; пост. ток 707 В (Type Test) между напряжением питания L+ и шиной на задней стенке
Пригодно для безопасно-ориентированного отключения стандартных узловДа; Не ниже FS03
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1PL d
Категория согласно ISO 13849-1Кат. 3
Уровень полноты безопасности согласно IEC 62061SIL 2
Примечание о противоаварийном отключенииhttps://support.industry.siemens.com/cs/de/de/view/39198632
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-25 °C; Не ниже FS02
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-25 °C; Не ниже FS02
Вертикальный настенный монтаж, макс.40 °C
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.300 г
Артикул6ES7532-5ND00-0AB0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,412 Кг
Вид продуктовSM 532: модули вывода аналоговых сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки16,10 x 19,30 x 5,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, Модуль аналоговых выходов AQ 4 X U/I HF, разрешение 16 бит, точность 0,1%, 4 канала (напряжение/ток) в группе из 1; напряжение общей точки:~30 В/=60 В, диагностика, замещающее значение; включая вводной элемент, зажим и клемму заземления
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7532-5ND00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
