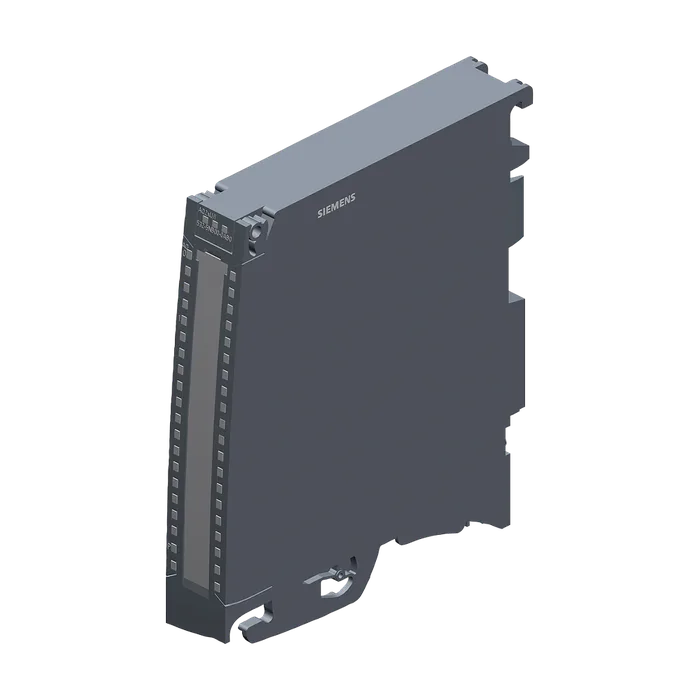

Модуль ввода-вывода Siemens 6ES7532-5NB00-0AB0
В пути
Модуль ввода-вывода Siemens 6ES7532-5NB00-0AB0
SIMATIC S7-1500, модуль аналоговых выходов AQ 2 X U/I ST, стандартный, сигналы: ток/напряжение, разрешение 16 бит, точность 0.3 %, 2 канала В, группе по 2, диагностика, замещающее значение, в комлекте фронтальный соединитель с клеммами PUSH-IN, вводной адаптер, заземляющий элемент, заземляющий зажим
44 515 ₽ −19% 36 077 ₽ С НДС
Код товара: 6ES75325NB000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль аналоговых выходов AQ 2 X U/I ST, стандартный, сигналы: ток/напряжение, разрешение 16 бит, точность 0.3 %, 2 канала В, группе по 2, диагностика, замещающее значение, в комлекте фронтальный соединитель с клеммами PUSH-IN, вводной адаптер, заземляющий элемент, заземляющий зажим
Обозначение типа продукта AQ 2xU/I ST
Функциональный стандарт HW FS01
Версия микропрограммного обеспечения V1.0.0
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Пуск согласно приоритету Нет
Масштабируемая область вывода Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже Версия 13/версия 13.0.2
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-Revision V1.0/V5.1
PROFINET, версия не ниже GSD/GSD-Revision V2.3/-
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 110 мА
Потребляемая мощность шины на задней стенке 0,65 Вт
Нормальная рассеиваемая мощность 2,7 Вт
Число аналоговых выходов 2
Выход напряжения, защита от короткого замыкания Да
Макс. выходное напряжение, ток короткого замыкания 24 мА
Макс. выходной ток, напряжение при работе без 22 В
Мин. время цикла (все каналы) 3,2 ms; независимо от числа активированных каналов
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Подключение исполнительных элементов
Для выхода напряжения двухпроводного соединения Да
Для выхода напряжения четырехпроводного соединения Да
Для выхода тока двухпроводного соединения Да
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 1 kΩ; 0,5 кОм при 1 - 5 В
При выходных напряжениях, емкостная нагрузка, макс. 1 μF
При выходных токах, макс. 750 Ω
При выходных токах, индуктивная нагрузка, макс. 10 mH
Длина провода
Экранированные, макс. 800 m; для тока, 200 м для напряжения
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Время преобразования (на канал) 0,5 мс
Время установления
Для омической нагрузки 1,5 мс
Для емкостной нагрузки 2,5 мс
Для индуктивной нагрузки 2,5 мс
Выходная пульсация (относительно диапазона выходных параметров, диапазон от 0 до 50 кГц) (+/-) 0,02 %
Погрешность нелинейности (относительно диапазона выходных параметров) (+/-) 0,15 %
Погрешность температуры (относительно диапазона выходных параметров) (+/-) 0,002 %/K
Перекрестные модуляции между выходами, макс. -100 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-) 0,05 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-) 0,3 %
Ток относительно диапазона выходных параметров, (+/-) 0,3 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона выходных параметров, (+/-) 0,2 %
Ток относительно диапазона выходных параметров, (+/-) 0,2 %
Диагностическая функция Да
Возможность включения заменяющих значений Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; только при выводе тока
Короткое замыкание Да; только при выводе напряжения
Переполнение/незаполнение Диагностический светодиодный индикатор Да
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Нет
Между каналами, в блоках для 2
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Да
Между S- и массой аналогового модуля (UCM) 8 В пост. тока
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS02
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
SILCL согласно МЭК 62061 SIL 2
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; не ниже FS04
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C; не ниже FS04
Вертикальный настенный монтаж, макс. 40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Ширина 25 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 200 г
Примечание: Поставка включает 40-полюсный вставной передний штекер
Артикул 6ES7532-5NB00-0AB0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,366 Кг
Вид продуктов SM 532: модули вывода аналоговых сигналов
Производитель Siemens
Ценовая Группа 219
Группа Продукта 4501
Размер упаковки 15,40 x 25,60 x 3,40
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-1500, МОДУЛЬ АНАЛОГОВЫХ ВЫХОДОВ AQ 2 X U/I ST, СТАНДАРТНЫЙ, СИГНАЛЫ: ТОК/НАПРЯЖЕНИЕ, РАЗРЕШЕНИЕ 16 БИТ, ТОЧНОСТЬ 0.3 %, 2 КАНАЛА В ГРУППЕ ПО 2, ДИАГНОСТИКА, ЗАМЕЩАЮЩЕЕ ЗНАЧЕНИЕ, В КОМЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С КЛЕММАМИ PUSH-IN, ВВОДНОЙ АДАПТЕР, ЗАЗЕМЛЯЮЩИЙ ЭЛЕМЕНТ, ЗАЗЕМЛЯЮЩИЙ ЗАЖИМ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7532-5NB00-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 60 дней
