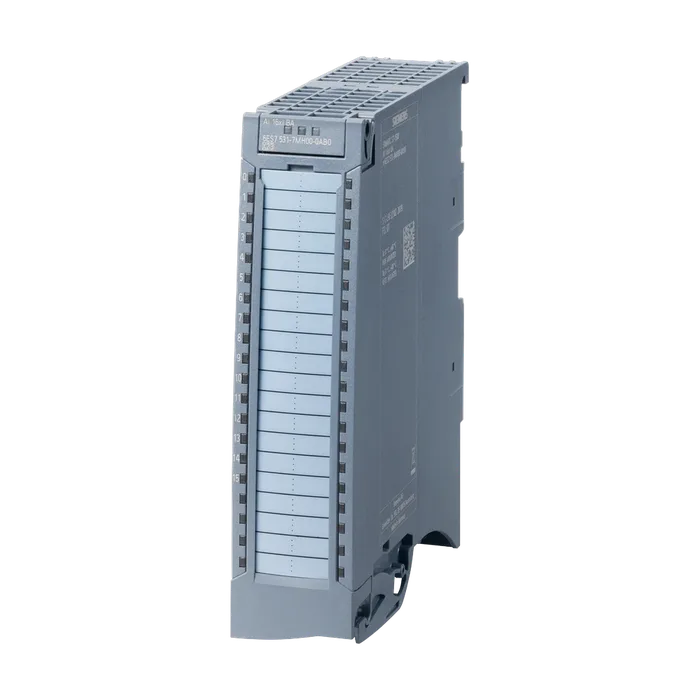

SIMATIC S7-1500, модуль аналоговых входов AI 16xI BA, 16-битное разрешение, точность 0.5%, 16 каналов в группе из 16, напряжение общей точки =4 В, диагностика, аппаратные прерывания; в объём поставки включены вводной элемент, зажим для экрана и клеммное подключение экрана: фронтальный соединитель (винтовыое или вытчное push-in-подключение) должен быть заказан отдельно
61 055 ₽−21%48 475 ₽С НДС
Код товара: 6ES75317MH000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль аналоговых входов AI 16xI BA, 16-битное разрешение, точность 0.5%, 16 каналов в группе из 16, напряжение общей точки =4 В, диагностика, аппаратные прерывания; в объём поставки включены вводной элемент, зажим для экрана и клеммное подключение экрана: фронтальный соединитель (винтовыое или вытчное push-in-подключение) должен быть заказан отдельно
Обозначение типа продуктаAI 16xI BA
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Пуск согласно приоритетуНет
Масштабируемый диапазон измеренийНет
Измеренные значения масштабируемыеНет
Адаптация измерительного диапазонаНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV16 с HSP 312/V17
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
Выборка с запасом по частоте дискретизацииНет
Изменение параметров в режиме RUN возможноДа
Калибровка в режиме RUN возможнаНет
Потребляемая мощность шины на задней стенке0,85 Вт
Нормальная рассеиваемая мощность1,2 Вт
Число аналоговых входов16
При измерении тока16
Макс. допустимый входной ток для токового входа (предел разрушения)40 мА
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА)25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Входное сопротивление (от -20 мА до +2025 Ω; не включая прибл. 42 Ом на защиту от перенапряжения
Входное сопротивление (от 4 мА до 20 мA)25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Длина провода
Экранированные, макс.800 м
Принцип измерениявстроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)16 bit
Настраиваемое время интегрированияДа
Время интегрирования (мс)2,5 / 16,67 / 20 / 100 мс
Основное время преобразования, включая время интегрирования (мс)10 / 24 / 27 / 107 мс
Подавление напряжения помех для частоты помех f1 в Гц400 / 60 / 50 / 10 Гц
Выравнивание результатов измерений
ПараметрируемоеДа
Ступень: без ступениДа
Ступень: слабаяДа
Ступень: средняяДа
Ступень: сильнаяДа
Соединение сигнального датчика
Для измерения напряженияНет
Для измерения напряжения в качестве 2- проводного измерительного преобразователяДа; с внешним питанием
Для измерения напряжения в качестве 4- проводного измерительного преобразователяДа
Для измерения сопротивления с двухпроводным соединениемНет
Для измерения сопротивления с трехпроводным соединениемНет
Для измерения сопротивления с четырехпроводным соединениемНет
Погрешность температуры (относительно диапазона входных параметров) (+/-)0,006 %/K
Перекрестные модуляции между входами, макс.-50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-)0,1 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Ток относительно диапазона входных параметров, (+/-)0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Ток относительно диапазона входных параметров, (+/-)0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 =частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)40 дБ
Макс. синфазное напряжение4 В
Мин. синфазные помехи60 дБ
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Сигнал предельного значенияДа; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питанияНет
Обрыв проводаДа; Только при 4 ... 20 мА
Короткое замыканиеНет
Суммарная ошибкаНет
Переполнение/незаполнениеДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTНет
Контроль напряжения питания (PWR-LED)Нет
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналамиНет
Между каналами, в блоках для16
Между каналами и шиной на задней стенкеДа
Между входами (UCM)8 В пост. тока
Между входами и массой аналогового модуля (UCM)4 В пост. тока
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.250 г
Артикул6ES7531-7MH00-0AB0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,369 Кг
Вид продуктовSM 531: модули ввода аналоговых сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки16,10 x 19,40 x 5,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, модуль аналоговых входов AI 16xI BA, 16-битное разрешение, точность 0.5%, 16 каналов в группе из 16, напряжение общей точки =4 В, диагностика, аппаратные прерывания; в объём поставки включены вводной элемент, зажим для экрана и клеммное подключение экрана: фронтальный соединитель (винтовыое или вытчное push-in-подключение) должен быть заказан отдельно
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7531-7MH00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)125 дней
