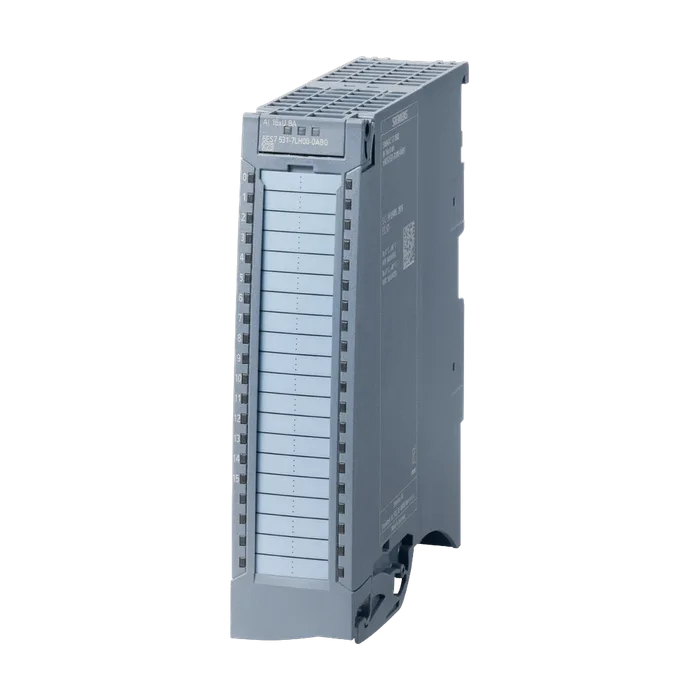

SIMATIC S7-1500, модуль аналоговых входов, AI 8xU/I/R/RTD BA, разрешение 16 бит, точность 0.5%, 8 каналов в группе из 8, напряжение общей точки =4 В, диагностика, прерывания процесса, включая вводной элемент, зажим и клемму заземления, фронтальный соединитель должен быть заказан отдельно
26 992,41 ₽−19%21 883 ₽С НДС
Код товара: 6ES75317LH000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль аналоговых входов, AI 8xU/I/R/RTD BA, разрешение 16 бит, точность 0.5%, 8 каналов в группе из 8, напряжение общей точки =4 В, диагностика, прерывания процесса, включая вводной элемент, зажим и клемму заземления, фронтальный соединитель должен быть заказан отдельно
Обозначение типа продуктаAI 16xU BA
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Пуск согласно приоритетуНет
Масштабируемый диапазон измеренийНет
Измеренные значения масштабируемыеНет
Адаптация измерительного диапазонаНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV16 с HSP 312/V17
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
Выборка с запасом по частоте дискретизацииНет
Изменение параметров в режиме RUN возможноДа
Калибровка в режиме RUN возможнаНет
Потребляемая мощность шины на задней стенке0,85 Вт
Нормальная рассеиваемая мощность0,75 Вт
Число аналоговых входов16
При измерении напряжения16
Макс. допустимое входное напряжение для входа напряжения (предел разрушения)12 V; 12 В длительно; 30 В макс. в течение 1 с
Погрешность температуры (относительно диапазона входных параметров) (+/-)0,006 %/K
Перекрестные модуляции между входами, макс.-50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-)0,1 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-)0,5 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона входных параметров, (+/-)0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 =частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений)40 дБ
Макс. синфазное напряжение4 В
Мин. синфазные помехи60 дБ
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Сигнал предельного значенияДа; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питанияНет
Обрыв проводаДа; Только при 1 ... 5 В
Короткое замыканиеНет
Суммарная ошибкаНет
Переполнение/незаполнениеДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTНет
Контроль напряжения питания (PWR-LED)Нет
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналамиНет
Между каналами, в блоках для16
Между каналами и шиной на задней стенкеДа
Между входами (UCM)8 В пост. тока
Между входами и массой аналогового модуля (UCM)4 В пост. тока
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.250 г
Артикул6ES7531-7LH00-0AB0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,367 Кг
Вид продуктовSM 531: модули ввода аналоговых сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки16,10 x 19,40 x 4,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, модуль аналоговых входов, AI 16xU BA, разрешение 16 бит, точность 0.5%, 16 каналов в группе из 16, напряжение общей точки =4 В, диагностика, прерывания процесса, включает вводной элемент, зажим и клемму заземления, но фронтальный соединитель должен быть заказан отдельно
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7531-7LH00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
