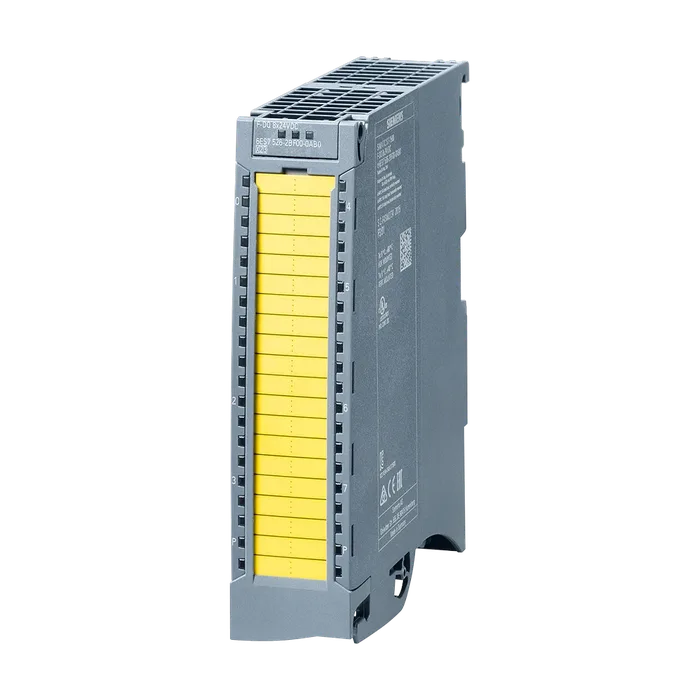

SIMATIC S7-1500, отказобезопасный модуль дискретных выходов, F-DQ 8X24VDC 2 А PPM PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
101 232 ₽−19%81 922 ₽С НДС
Код товара: 6ES75262BF000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, отказобезопасный модуль дискретных выходов, F-DQ 8X24VDC 2 А PPM PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Обозначение типа продуктаF-DQ 8x24VDC/2A PPM
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1 с HSP 0086
Режим работы
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)110 mA; без нагрузки
Макс. потребление тока130 mA; без нагрузки
Номинальное значение (пост. ток)24 В
Потребляемая мощность шины на задней стенке0,8 Вт
Нормальная рассеиваемая мощность11 Вт
Адресное пространство на модуль
Вводы6 byte; S7-300/400F CPU, 5 байт
Выводы6 byte; S7-300/400F CPU, 5 байт
Автоматическое кодированиеДа
Электронный кодирующий элемент тип FДа
Вид выходов8
С вытекающим токомДа
С втекающим токомДа
Защита от короткого замыканияДа
Распознавание обрыва проводаДа
Нормальный порог срабатывания8 мА
Защита от перегрузкиДа
Нормальный порог срабатывания2,9 А
Ограничение индуктивного напряжения отключенияВключает PM: -24 В + (-47 В), включает PP: -24 В
Коммутационная способность выходов
При омической нагрузке, макс.2 А
При ламповой нагрузке, макс.10 Вт
Диапазон сопротивления нагрузке
Нижний предел12 Ω
Верхний предел2 000 Ω
Выходное напряжение
Для сигнала "1", мин.24 V; L+ (-0,5 В)
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "0", ток покоя, макс.0,5 mA; Переключение PP или P- и M-переключатель отдельно, переключение PM: макс. 1 мА
Частота коммутации
При омической нагрузке, макс.30 Гц
При индуктивной нагрузке, макс.0,1 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Макс. ток на канал2 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс.16 А
До 60 ℃, макс.8 А
Вертикальный настенный монтаж
До 40 °C, макс.8 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.500 м
Диагностическая функцияДа
Возможность включения заменяющих значенийНет
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа
Короткое замыканиеДа
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg< 6,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3< 2,00E-09 1/ч
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.0 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.0 °C
Вертикальный настенный монтаж, макс.40 °C
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.300 г
Артикул6ES7526-2BF00-0AB0
Каталог IDST76
Код группыR152
Товарный код85389091
Вес Нетто (Кг)0,378 Кг
Вид продуктовF digital output module
ПроизводительSiemens
Ценовая Группа216
Группа Продукта4A71
Размер упаковки15,10 x 15,20 x 4,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, Отказобезопасный модуль дискретных выходов, F-DQ 8X24VDC 2A PPM PROFISAFE; 35 мм шириной; для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7526-2BF00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)200 дней
