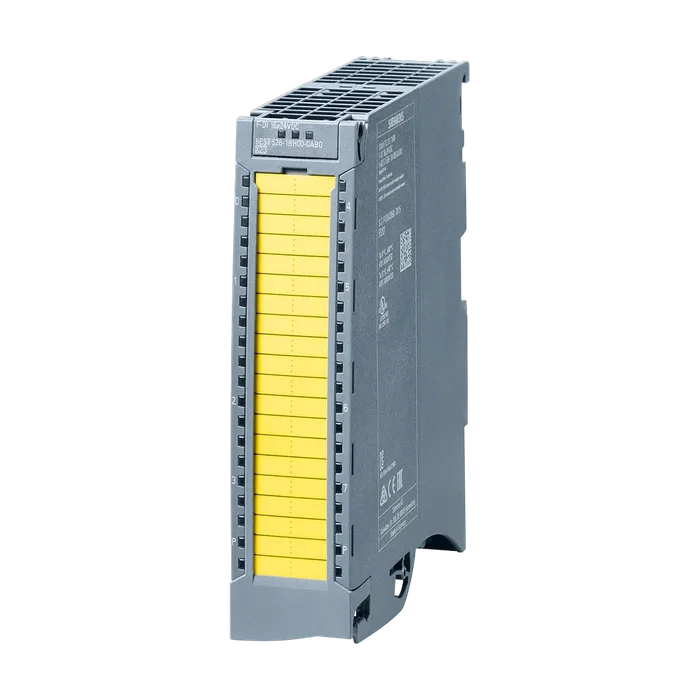

SIMATIC S7-1500, отказобезопасный модуль дискретных входов, F-DI 16X24VDC PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
104 624 ₽−18%85 582 ₽С НДС
Код товара: 6ES75261BH000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, отказобезопасный модуль дискретных входов, F-DI 16X24VDC PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Обозначение типа продуктаF-DI 16x24VDC
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1 с HSP 0086
Режим работы
Цифровые входыДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Необходимо напряжение питания согласно NEC, класс 2Нет
Потребление тока (номинальное)50 mA; без нагрузки
Макс. потребление тока60 mA; без нагрузки
Число выходов4
Защита от короткого замыканияДа; электронная (порог срабатывания от 0,7 до 1,8 A)
Питание датчика 24 В
Защита от короткого замыканияДа
Макс. выходной ток300 mA; макс. 100 мА при вертикальном монтажном положении
Потребляемая мощность шины на задней стенке0,9 Вт
Нормальная рассеиваемая мощность4,6 Вт
Адресное пространство на модуль
Вводы9 byte; S7-300/400F CPU, 8 байт
Выводы5 byte; S7-300/400F ЦПУ, 4 байт
Автоматическое кодированиеДа
Электронный кодирующий элемент тип FДа
Число входов16
M/P-считываниеДа; с втекающим током
Входная характеристика по IEC 61131, тип 1Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +15 до +30 В
Входной ток
Для сигнала "1", тип.3,7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа
С "0" на "1", мин.0,4 мс
С "0" на "1", макс.20 мс
С "1" на "0", мин.0,4 мс
С "1" на "0", макс.20 мс
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.500 м
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Аварийный сигнал процессаНет
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеДа
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3< 5,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3< 1,00E-09 1/h
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.0 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.0 °C
Вертикальный настенный монтаж, макс.40 °C
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.280 г
Артикул6ES7526-1BH00-0AB0
Каталог IDST76
Код группыR152
Товарный код85389091
Вес Нетто (Кг)0,340 Кг
Вид продуктовF digital input module
ПроизводительSiemens
Ценовая Группа216
Группа Продукта4A71
Размер упаковки15,10 x 15,10 x 4,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, Отказобезопасный модуль дискретных входов, F-DI 16X24VDC PROFISAFE; 35 мм шириной; для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7526-1BH00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)200 дней
