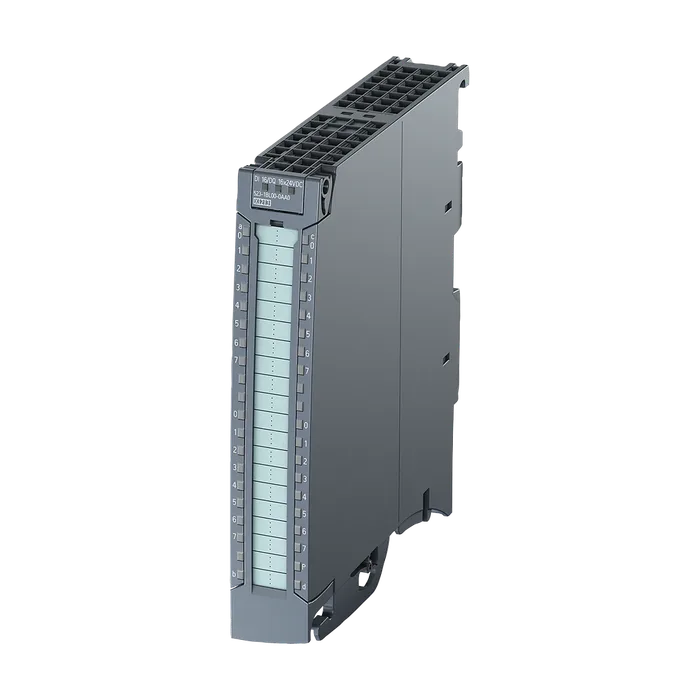

SIMATIC S7-1500, модуль дискретных входов/выходов, DI16 X DC24V, 16 каналов в группах по 16, входная задержка 3,2 мс, вход типа 3 (IEC 61131), DQ 16 X 24VDC/0.5 А, 16 каналов в группах по 8, 4 А на группу, в комплекте фронтальный соединитель с техникой подключения PUSH-IN
59 293 ₽−18%48 763 ₽С НДС
Код товара: 6ES75231BL000AA0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль дискретных входов/выходов, DI16 X DC24V, 16 каналов в группах по 16, входная задержка 3,2 мс, вход типа 3 (IEC 61131), DQ 16 X 24VDC/0.5 А, 16 каналов в группах по 8, 4 А на группу, в комплекте фронтальный соединитель с техникой подключения PUSH-IN
Обозначение типа продуктаDI 16 x 24 В пост. тока/DQ16 x 24 В пост. тока/0,5A BA
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Пуск согласно приоритетуДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13/V13
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
Цифровые входыДа
СчетчикиНет
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа; посредством внутренней защиты предохранителями, 7 A на группу
Макс. потребление тока30 мА
Номинальное значение (пост. ток)24 В
Потребляемая мощность шины на задней стенке1,1 Вт
Нормальная рассеиваемая мощность3,45 Вт
Число входов16
Цифровые входы параметрируемыеНет
M/P-считываниес втекающим током
Входная характеристика по IEC 61131, тип 3Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +11 до +30 В
Входной ток
Для сигнала "1", тип.2,7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для сигнала "1", диапазон допустимых значений, макс.0,5 А
Для сигнала "0", ток покоя, макс.0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.100 μs
С "1" на "0", макс.500 μs
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Диагностическая функцияНет
Возможность включения заменяющих значенийНет
Аварийные сигналы
Диагностический сигналНет
Предупреждение о необходимости ТОНет
Аварийный сигнал процессаНет
Диагностика
Контроль напряжения питанияНет
Обрыв проводаНет
Короткое замыканиеНет
Суммарная ошибкаНет
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да; зеленые светодиоды
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляНет
Гальваническая развязка каналов
Между каналамиНет
Между каналами, в блоках для8
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Пригодно для безопасно-ориентированного отключения стандартных узловДа; Не ниже FS03
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1PL d
Категория согласно ISO 13849-1Кат. 3
Уровень полноты безопасности согласно IEC 62061SIL 2
Примечание о противоаварийном отключенииhttps://support.industry.siemens.com/cs/de/de/view/39198632
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; не ниже FS04
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; не ниже FS04
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина25 мм
Высота147 мм
Глубина129 мм
Масса, прибл.280 г
Примечание:Поставка включает 40-полюсный вставной передний штекер
Артикул6ES7523-1BL00-0AA0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,346 Кг
Вид продуктовSM 523: модули ввода-вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки15,10 x 20,30 x 3,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ/ВЫХОДОВ, DI16 X DC24V, 16 КАНАЛОВ В ГРУППАХ ПО 16, ВХОДНАЯ ЗАДЕРЖКА 3,2 МС, ВХОД ТИПА 3 (IEC 61131), DQ 16 X 24VDC/0.5A, 16 КАНАЛОВ В ГРУППАХ ПО 8, 4 A НА ГРУППУ, В КОМПЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ТЕХНИКОЙ ПОДКЛЮЧЕНИЯ PUSH-IN
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7523-1BL00-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
