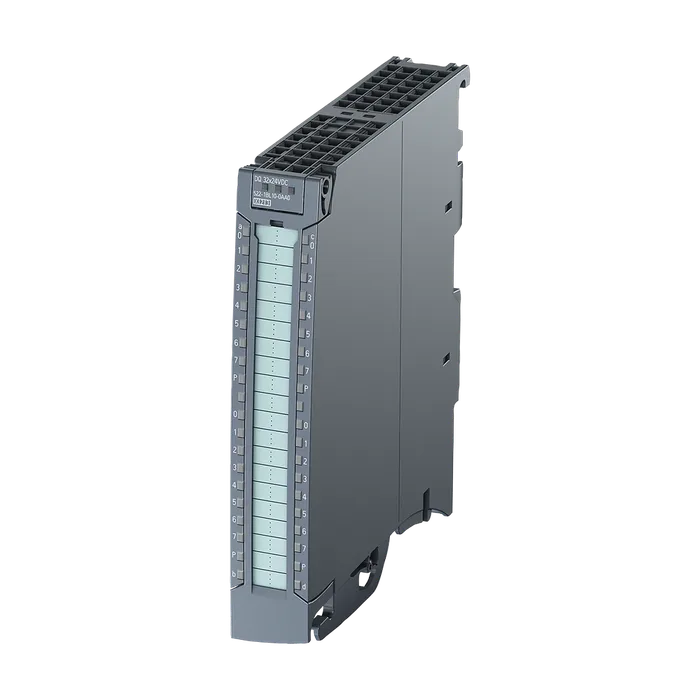

SIMATIC S7-1500, модуль, цифровой выход 32X24 В постоянного тока/0,5 А, 32 канала в группах по 8, 4 А на группу, одноканальная диагностика, заменяющее значение
62 553 ₽−18%51 265 ₽С НДС
Код товара: 6ES75221BL010AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль, цифровой выход 32X24 В постоянного тока/0,5 А, 32 канала в группах по 8, 4 А на группу, одноканальная диагностика, заменяющее значение
Обозначение типа продуктаDQ 32x24 В пост. тока/0,5A HF
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияВерсия 1.1.0
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииДа
Пуск согласно приоритетуДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1 / -
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
DQ с функцией экономии энергииНет
Кулачковое управление (переключение при сравнительных значениях)Нет
Выборка с запасом по частоте дискретизацииНет
Встроенный счетчик циклов коммутацииДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа; посредством внутренней защиты предохранителями, 7 A на группу
Макс. потребление тока60 мА
Номинальное значение (пост. ток)24 В
Потребляемая мощность шины на задней стенке1,1 Вт
Нормальная рассеиваемая мощность3,5 Вт
Вид цифровых выходовТранзистор
Вид выходов32
С втекающим токомДа
Цифровые выходы параметрируемыеДа
Защита от короткого замыканияДа; с электронным срабатыванием
Для сигнала "1", диапазон допустимых значений, макс.0,5 А
Для сигнала "0", ток покоя, макс.0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.100 μs
С "1" на "0", макс.500 μs
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Hz; согласно IEC 60947-5-1, DC-13
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Мин. время обработки и активации (TWA)70 μs
Макс. время цикла шины (TDP)250 μs
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Предупреждение о необходимости ТОДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа
Короткое замыканиеДа
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTДа; желтые светодиоды
Контроль напряжения питания (PWR-LED)Да; зеленые светодиоды
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Между каналамиНет
Между каналами, в блоках для8
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Пригодно для безопасно-ориентированного отключения стандартных узловДа; Не ниже FS02
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1PL d
Категория согласно ISO 13849-1Кат. 3
Уровень полноты безопасности согласно IEC 62061SIL 2
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; Не ниже FS03
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; Не ниже FS03
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.280 г
Артикул6ES7522-1BL01-0AB0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,321 Кг
Вид продуктовSM 522: модули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки15,10 x 15,40 x 4,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, DIGITAL OUTPUT MODULE DQ 32 X 24V DC/0.5A, 32 CHANNELS IN GROUPS OF 8, 4 A PER GROUP, SINGLE-CHANNEL DIAGNOSIS, SUBSTITUTE VALUE
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7522-1BL01-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
