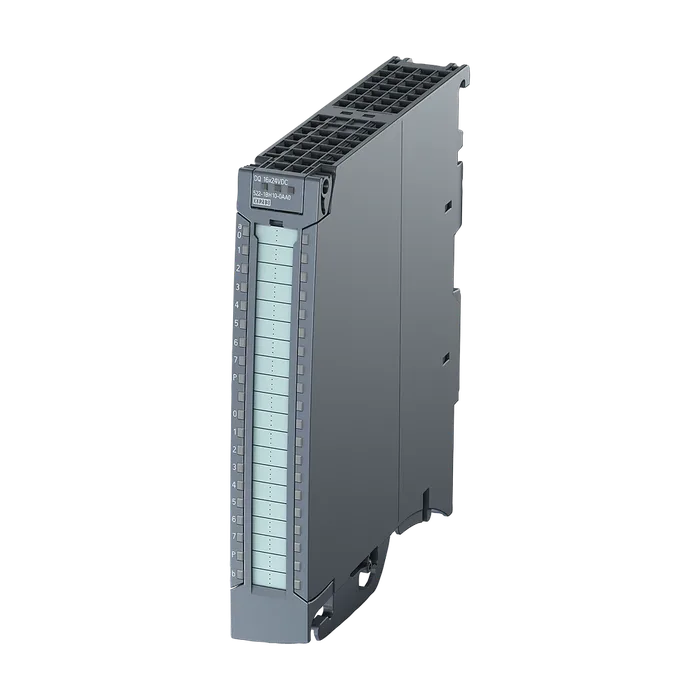

SIMATIC S7-1500, модуль дискретных выходов DQ 16 X 24VDC/0.5 А, 16 каналов в группах по 8, 4 А на группу, в комплекте фронтальный соединитель с техникой подключения PUSH-IN
28 214 ₽−17%23 299 ₽С НДС
Код товара: 6ES75221BH100AA0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль дискретных выходов DQ 16 X 24VDC/0.5 А, 16 каналов в группах по 8, 4 А на группу, в комплекте фронтальный соединитель с техникой подключения PUSH-IN
Обозначение типа продуктаDQ 16 x 24 В пост. тока/0,5 A BA
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Пуск согласно приоритетуДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13/V13
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа; посредством внутренней защиты предохранителями, 7 A на группу
Макс. потребление тока30 мА
Номинальное значение (пост. ток)24 В
Потребляемая мощность шины на задней стенке1,15 Вт
Для сигнала "1", диапазон допустимых значений, макс.0,5 А
Для сигнала "0", ток покоя, макс.0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс.100 μs
С "1" на "0", макс.500 μs
Параллельное подключение двух выходов
Для логических схемДа
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Hz; согласно IEC 60947-5-1, DC-13
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Диагностическая функцияНет
Возможность включения заменяющих значенийНет
Аварийные сигналы
Диагностический сигналНет
Предупреждение о необходимости ТОНет
Диагностика
Контроль напряжения питанияНет
Обрыв проводаНет
Короткое замыканиеНет
Суммарная ошибкаНет
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да; зеленые светодиоды
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляНет
Гальваническая развязка каналов
Между каналамиНет
Между каналами, в блоках для8
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Пригодно для безопасно-ориентированного отключения стандартных узловДа; Не ниже FS02
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1PL d
Категория согласно ISO 13849-1Кат. 3
Уровень полноты безопасности согласно IEC 62061SIL 2
Примечание о противоаварийном отключенииhttps://support.industry.siemens.com/cs/de/de/view/39198632
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; не ниже FS04
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; не ниже FS04
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина25 мм
Высота147 мм
Глубина129 мм
Масса, прибл.230 г
Примечание:Поставка включает 40-полюсный вставной передний штекер
Артикул6ES7522-1BH10-0AA0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,302 Кг
Вид продуктовSM 522: модули вывода дискретных сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки15,10 x 20,40 x 3,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВЫХОДОВ DQ 16 X 24VDC/0.5A, 16 КАНАЛОВ В ГРУППАХ ПО 8, 4 A НА ГРУППУ, В КОМПЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ТЕХНИКОЙ ПОДКЛЮЧЕНИЯ PUSH-IN
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7522-1BH10-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
