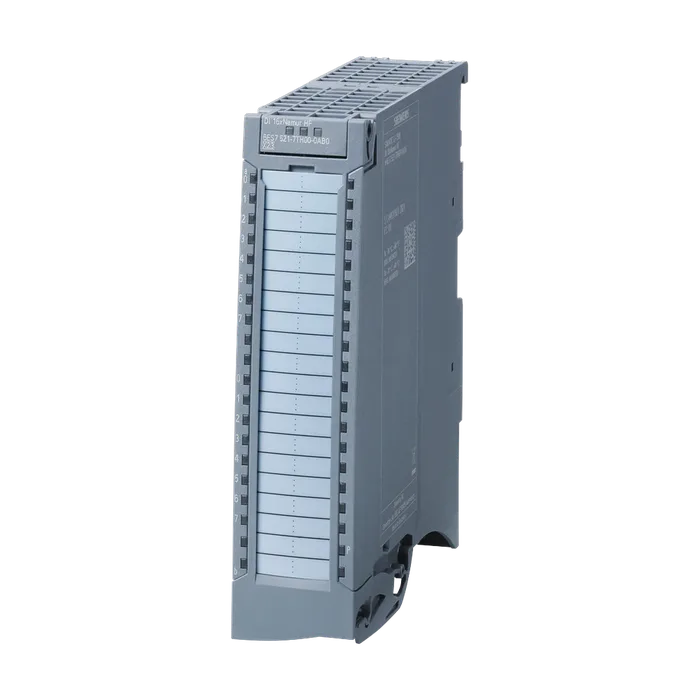

SIMATIC S7-1500, модуль цифрового ввода DI 16xNAMUR HF, 16 каналов группами по 8, для энкодера NAMUR на 8.2 В, питание датчика 8.2 В, задержка ввода, параметризуемый 0.05... 20 мс, встроенная функция счета до 20 кГц, растяжение импульса, мониторинг дребезга, диагностика инверсии сигнала, аппаратные прерывания, все необходимые компоненты для экранирования входят в объем поставки, фронтальный разъём (винтовые клеммы или push-in), заказывается отдельно
137 282 ₽−20%110 258 ₽С НДС
Код товара: 6ES75217TH000AB0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль цифрового ввода DI 16xNAMUR HF, 16 каналов группами по 8, для энкодера NAMUR на 8.2 В, питание датчика 8.2 В, задержка ввода, параметризуемый 0.05... 20 мс, встроенная функция счета до 20 кГц, растяжение импульса, мониторинг дребезга, диагностика инверсии сигнала, аппаратные прерывания, все необходимые компоненты для экранирования входят в объем поставки, фронтальный разъём (винтовые клеммы или push-in), заказывается отдельно
Обозначение типа продуктаDI 16xNAMUR HF
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииДа
Пуск согласно приоритетуДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеSTEP 7, V17 или выше
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
Цифровые входыДа
СчетчикиДа
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока220 мА
Число выходов16; 2 x 8,2 В DC
Защита от короткого замыканияДа
Питание датчика NAMUR
Защита от короткого замыканияДа; На группу, электрон.
Макс. выходной ток100 mA; на группу
Выходной ток на модуль, макс.200 мА
Потребляемая мощность шины на задней стенке0,6 Вт
Нормальная рассеиваемая мощность3,7 Вт
Число входов16; NAMUR
Цифровые входы параметрируемыеДа
M/P-считываниес втекающим током
Увеличение длительности импульсовДа; 0,05 с, 0,1 с, 0,2 с, 0,5 с, 1 с, 2 с
Анализ фланговДа; нарастающий фронт, спадающий фронт, изменение фронта
Дрожание при смене сигналаДа; от 2 до 32 изменений сигнала
Окно наблюдения за дрожаниемДа; 0,5 с, от 1 до 100 с, шаг 1 с
Функции цифровых входов, параметрируемые
Запуск/остановка портаДа; шлюз программного/ аппаратного обеспечения
Свободно используемый цифровый входДа
Счетчики
Макс. число4; 4 счетчика макс. 10 кГц или 2 счетчика макс. 20 кГц + 2 счетчика макс. 10 кГц; детальные сведения приведены в справочнике
Макс. частота счетчика20 kHz; Подробную информацию см. в руководстве
Диапазон счета32 bit
Направление счета вперед/назадДа; вперед / назад
Входное напряжение
Номинальное значение (пост. ток)8,2 В
Входной ток
Для сигнала "1", тип.10 мА
Для подключающегося контакта 10 k
Для сигнала "0"от 0,35 до 1,2 мА
Для сигнала "1"2,1 ... 10 мА
Для не подключающегося контакта
Для сигнала "0", макс. (допустимый ток покоя)от 0,35 до 1,2 мА
Для сигнала "1"2,1 ... 10 мА
Для датчика NAMUR
Для сигнала "0", мин.0,35 мА
Для сигнала "0", макс.1,2 мА
Для сигнала "1", мин.2,1 мА
Для сигнала "1", макс.10 мА
Задержка на входе (при номинальном значении входного напряжения)
Экранированные, макс.200 m; 200 м для технологических функций; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 20 кГц
Подключаемые датчики
Датчик/переключающий контакт NAMUR согласно EN 60947Да; без переключающего контакта
Отдельный контакт/переключающий контакт не подкл.Да; без переключающего контакта
Отдельный контакт/переключающий контакт подкл. 10 кОмДа; без переключающего контакта
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,2 мА
Мин. время фильтрации и обработки (TWE)60 μs; при времени фильтрации 50 мкс
Макс. время цикла шины (TDP)250 μs
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Аварийный сигнал процессаДа
Диагностика
Контроль напряжения питанияДа
Контроль питания датчикаДа; короткое замыкание
Обрыв проводаДа; на I < 350 мкА
Короткое замыканиеНет
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да; зеленые светодиоды
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналамиНет
Между каналами, в блоках для8
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Да
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.240 г
Артикул6ES7521-7TH00-0AB0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,300 Кг
Вид продуктовSM 521: модули ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки14,90 x 15,30 x 4,30
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, digital input module DI 16xNAMUR HF, 16 channels in groups of 8; for 8.2 V NAMUR encoder; sensor supply 8.2 V; input delay; parameterizable 0.05 ... 20 ms; integrated counting function up to 20 kHz pulse stretching; chatter monitoring; signal inversion diagnostics; hardware interrupts; all necessary components for shielding included in the scope of supply; front connector (screw terminals or push-in) to be ordered separately
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7521-7TH00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
