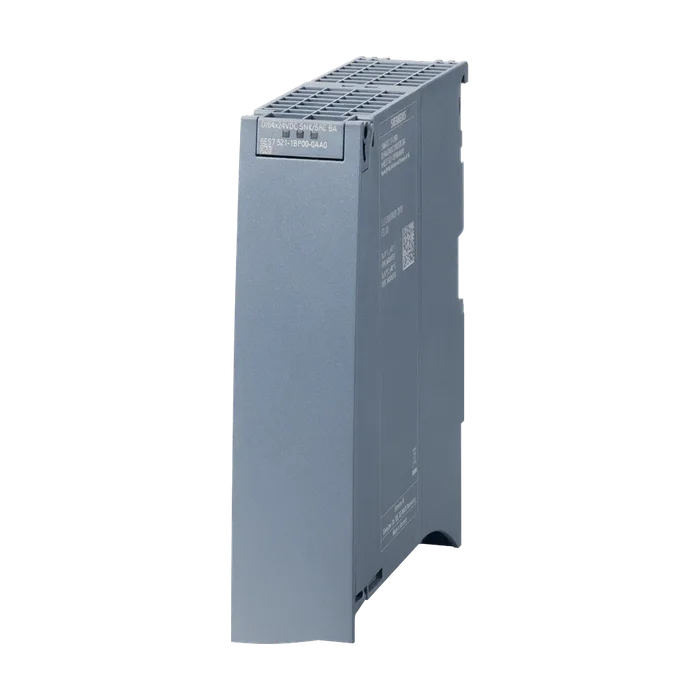

SIMATIC S7-1500, модуль дискретных входов, DI 64xDC 24V SNK/SRC BA, 64 канала в группах по 16, входная задержка типично 3,2 мс,, вход типа 3 (IEC 61131); вход sinking/sourcing. модуль шириной 35 мм, кабели и клеммные блоки заказываются отдельно, как принадлежности
56 532 ₽−20%45 254 ₽С НДС
Код товара: 6ES75211BP000AA0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль дискретных входов, DI 64xDC 24V SNK/SRC BA, 64 канала в группах по 16, входная задержка типично 3,2 мс,, вход типа 3 (IEC 61131); вход sinking/sourcing. модуль шириной 35 мм, кабели и клеммные блоки заказываются отдельно, как принадлежности
Обозначение типа продуктаDI 64x24 В пост. тока BA
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Пуск согласно приоритетуНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV16 с HSP 0319 / V17
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.35 / -
Режим работы
Цифровые входыДа
СчетчикиНет
Выборка с запасом по частоте дискретизацииНет
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Внешняя защита предохранителями для питающихлинейный защитный автомат DC 24 В / 4 А с характеристикой
Линий (рекомендуется)срабатывания типа B или C
Потребляемая мощность шины на задней стенке0,6 Вт
Нормальная рассеиваемая мощность4,8 Вт
Число входов64
Цифровые входы параметрируемыеНет
M/P-считываниеДа
Входная характеристика по IEC 61131, тип 3Да
Число одновременно включаемых входов
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"-5 ... +5 В; (опорным потенциалом является COM)
Для сигнала "1"-11 ... -30 В; +11 ... +30 В (опорным потенциалом является COM)
Входной ток
Для сигнала "1", тип.2,7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеНет
С "0" на "1", мин.3 мс
С "0" на "1", макс.4 мс
С "1" на "0", мин.3 мс
С "1" на "0", макс.4 мс
Для входов аварийной сигнализации
ПараметрируемоеНет
Для технологических функций
ПараметрируемоеНет
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Диагностическая функцияНет
Аварийные сигналы
Диагностический сигналНет
Аварийный сигнал процессаНет
Диагностика
Контроль напряжения питанияНет
Обрыв проводаНет
Короткое замыканиеНет
Суммарная ошибкаНет
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Светодиод MAINTНет
Контроль напряжения питания (PWR-LED)Да; с помощью модуля сопряжения SIMATIC TOP connect
Индикатор состояния каналаДа; с помощью модуля сопряжения SIMATIC TOP connect
Для диагностики каналаНет
Для диагностики модуляНет
Гальваническая развязка каналов
Между каналамиНет
Между каналами, в блоках для16; 32 при использовании модуля сопряжения SIMATIC TOP connect
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.250 г
Примечание:Кабели и модули подключения просим заказывать отдельно
Артикул6ES7521-1BP00-0AA0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,296 Кг
Вид продуктовSM 521: модули ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки15,10 x 15,10 x 4,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, модуль дискретных входов, DI 64xDC 24V SNK/SRC BA, 64 канала в группах по 16, входная задержка типично 3,2 мс,, вход типа 3 (IEC 61131); вход sinking/sourcing. модуль шириной 35 мм, кабели и клеммные блоки заказываются отдельно, как принадлежности
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7521-1BP00-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
