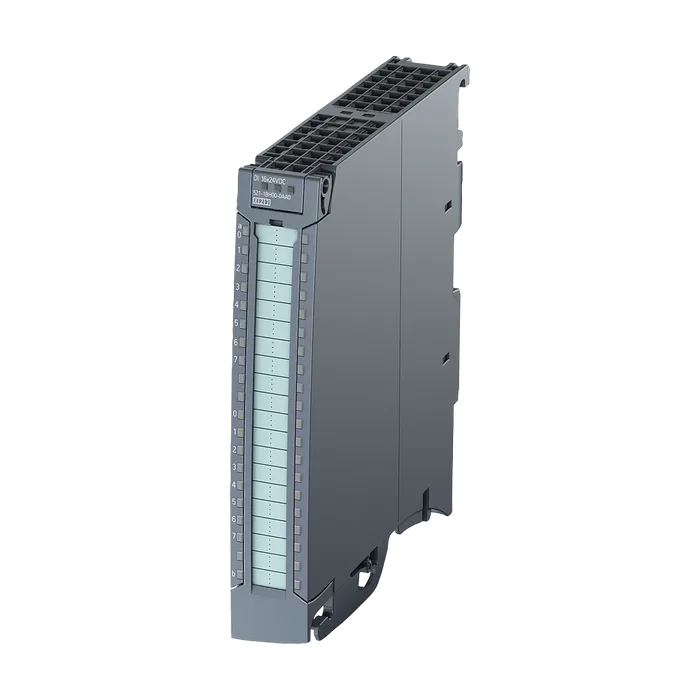

SIMATIC S7-1500, модуль дискретных входов DI16 X DC24V, 16 каналов в группах по 16, входная задержка 3,2 мс, вход типа 3 (IEC 61131), в комплекте фронтальный соединитель с техникой подключения PUSH-IN
25 558 ₽−20%20 460 ₽С НДС
Код товара: 6ES75211BH100AA0
Доступен к заказу
01
Описание
SIMATIC S7-1500, модуль дискретных входов DI16 X DC24V, 16 каналов в группах по 16, входная задержка 3,2 мс, вход типа 3 (IEC 61131), в комплекте фронтальный соединитель с техникой подключения PUSH-IN
Обозначение типа продуктаDI 16 x 24 В пост. тока BA
Функциональный стандарт HWНе ниже FS01
Версия микропрограммного обеспеченияV1.0.0
Возможно обновление микропрограммного обеспеченияДа
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Пуск согласно приоритетуДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13/V13
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-RevisionV1.0/V5.1
PROFINET, версия не ниже GSD/GSD-RevisionV2.3/-
Режим работы
Цифровые входыДа
СчетчикиНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Потребляемая мощность шины на задней стенке1,05 Вт
Нормальная рассеиваемая мощность1,8 Вт
Число входов16
Цифровые входы параметрируемыеНет
M/P-считываниес втекающим током
Входная характеристика по IEC 61131, тип 3Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +11 до +30 В
Входной ток
Для сигнала "1", тип. Задержка на входе (при номинальном значении входного напряжения)2,7 мА
Для стандартных входов
ПараметрируемоеНет
С "0" на "1", мин.3 мс
С "0" на "1", макс.4 мс
С "1" на "0", мин.3 мс
С "1" на "0", макс.4 мс
Для входов аварийной сигнализации
ПараметрируемоеНет
Для технологических функций
ПараметрируемоеНет
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Диагностическая функцияНет
Аварийные сигналы
Диагностический сигналНет
Аварийный сигнал процессаНет
Диагностика
Контроль напряжения питанияНет
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Нет
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляНет
Гальваническая развязка каналов
Между каналамиНет
Между каналами, в блоках для16
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; не ниже FS04
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; не ниже FS04
Вертикальный настенный монтаж, макс.40 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина25 мм
Высота147 мм
Глубина129 мм
Масса, прибл.230 г
Примечание:Поставка включает 40-полюсный вставной передний штекер
Артикул6ES7521-1BH10-0AA0
Каталог IDST73
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,304 Кг
Вид продуктовSM 521: модули ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа219
Группа Продукта4501
Размер упаковки15,10 x 20,30 x 4,00
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1500, МОДУЛЬ ДИСКРЕТНЫХ ВХОДОВ DI16 X DC24V, 16 КАНАЛОВ В ГРУППАХ ПО 16, ВХОДНАЯ ЗАДЕРЖКА 3,2 МС, ВХОД ТИПА 3 (IEC 61131), В КОМПЛЕКТЕ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ С ТЕХНИКОЙ ПОДКЛЮЧЕНИЯ PUSH-IN
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7521-1BH10-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)115 дней
