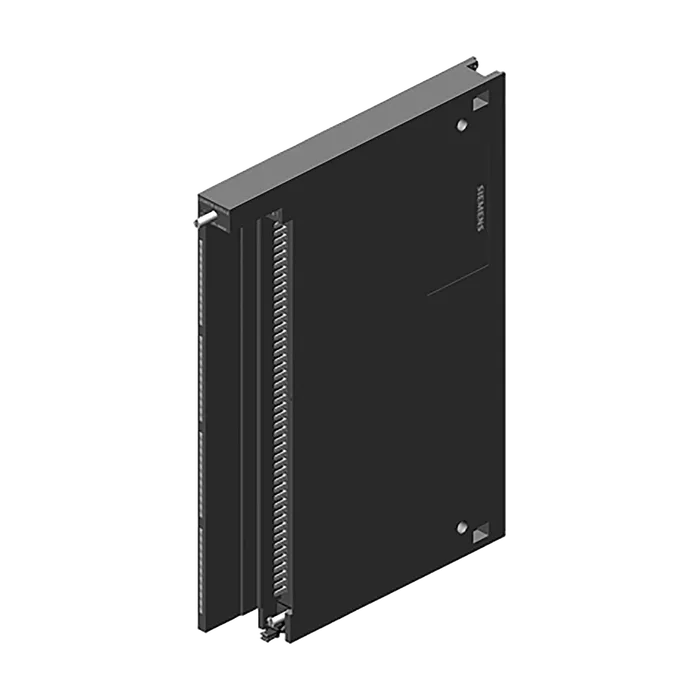

SIMATIC S7-400, FM 450-1: 2-канальный модуль скоростных счетчиков, компакт диск с программным обеспечением проектирования в комплекте
Вспомогательное напряжение 1L+, напряжение нагрузки 2 L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 V; динамическое 18,5 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 V; динамическое 30,2 В
Из источника напряжения нагрузки 1L+ (без нагрузки), макс. 50 мА
Из источника напряжения нагрузки 2L+ (без нагрузки), макс. 60 μA
Из шины на задней стойке 5 В пост. тока, макс. 300 мА
Питание датчика 5 В
Защита от короткого замыкания Да
Макс. выходной ток 300 мА
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 300 мА
Нормальная рассеиваемая мощность 6 Вт
Число входов 6
Функции 1 для запуска затвора, 1 для остановки затвора, 1 для сброса счетчика
Входное напряжение
Для сигнала "0" -28,8 ... +5 В
Для сигнала "1" от +11 до +28,8 В
Входной ток
Для сигнала "1", тип. 9 мА
Задержка на входе (при номинальном значении входного напряжения)
Макс. входная частота (при времени задержки 0,1 мс) 200 кГц
Для стандартных входов
Параметрируемое Да
С "0" на "1", макс. 2,5 μs; ≥ 2,5 мкс (200 кГц); ≤ 25 мкс (20 кГц)
Вид выходов 4
Защита от короткого замыкания Да; с электронным срабатыванием
Ограничение индуктивного напряжения отключения 2L+ (-39 V)
Выходное напряжение
Для сигнала "0", макс. 3 В
Для сигнала "1", мин. 2L+ (-1,5 V)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; Рез. / P.D. 5 Вт вольфрам, 24 В пост. тока
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. 5 мА
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. 0,6 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 300 μs
Подключаемые датчики
Инкрементальный датчик (симметричный) Да; с 2 смещенными на 90° последовательностями импульсов
Инкрементальный датчик (асимметричный) Да
Инициатор 24 В Да
Датчик направления 24 В Да; 1 последовательность импульсов, 1 сигнал направления
Индикация состояния Да; 14 зеленых светодиодов для индикации состояния CR, DIR, входов и выходов
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Аварийный сигнал процесса Да; параметрируемое
Диагностика
Считываемая диагностическая информация Да
Диагностический светодиодный индикатор
Внутренний сбой INTF (красный) Да
Внешний сбой EXTF (красный) Да
Индикатор состояния цифрового входа (зеленый) Да
Индикатор состояния цифрового выхода (зеленый) Да
Число входов счетчика 2; 32 бит или ±31 бит
Вход счетчика 5 В
Тип RS 422
Нагрузочное сопротивление 220 Ω
Разность входных напряжений мин. 0,5 В
Макс. частота счетчика 500 кГц
Вход счетчика 24 В
Входное напряжение для сигнала "0" от -30 до +5 В
Входное напряжение для сигнала "1" от +11 до +30 В
Нормальный входной ток для сигнала "1" 9 мА
Макс. частота счетчика 200 кГц
Минимальная ширина импульса ≥ 2,5 мкс (200 кГц); ≥ 25 мкс (20 кГц) (параметрируется)
Гальваническая развязка цифровых вводов
Между каналами и шиной на задней стенке Да; Оптронная пара
Гальваническая развязка цифровых выводов
Между каналами и шиной на задней стенке Да; Оптронная пара
Гальваническая развязка счетчиков
Между каналами и шиной на задней стенке Да; Оптронная пара
Изоляция, испытанная посредством 500 В
Требуемый передний штекер 1 x 48-полюсный
Ширина 25 мм
Высота 290 мм
Глубина 210 мм
Масса, прибл. 650 г
