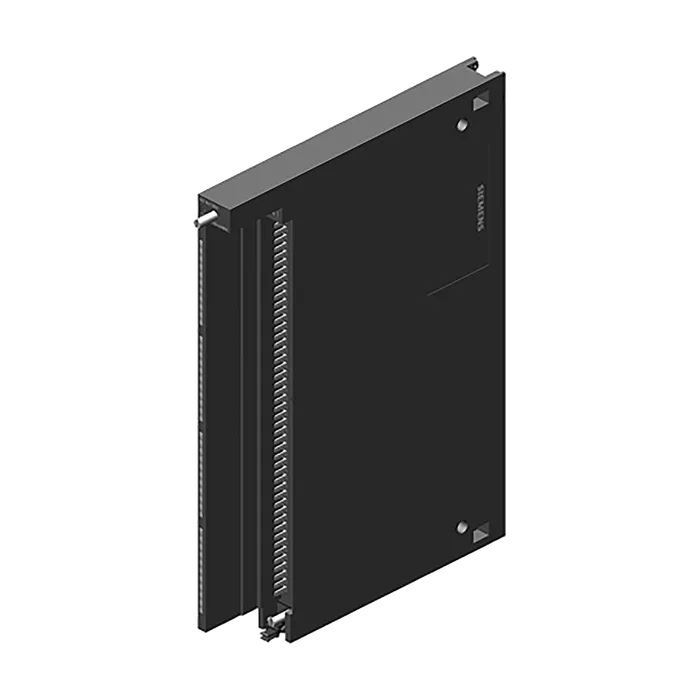

SIMATIC S7-400, SM 432, модуль вывода аналоговых сигналов: оптоэлектронное разделение внешних и внутренних цепей, 8 выходов U/ I, 13 бит. Фронтальный соединитель заказывается отдельно
29 475 ₽−18%24 113 ₽С НДС
Код товара: 6ES74321HF000AB0
Доступен к заказу
01
Описание
SIMATIC S7-400, SM 432, модуль вывода аналоговых сигналов: оптоэлектронное разделение внешних и внутренних цепей, 8 выходов U/ I, 13 бит. Фронтальный соединитель заказывается отдельно
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Защита от перепутывания полярностиДа
Из источника напряжения питания и напряжения нагрузки L+ (без нагрузки), макс.200 mA; при номинальной нагрузке: макс. 400 мА
Из шины на задней стойке 5 В пост. тока, макс.150 мА
Нормальная рассеиваемая мощность9 Вт
Число аналоговых выходов8
Выход напряжения, защита от короткого замыканияДа
Макс. выходное напряжение, ток короткого замыкания30 мА
Макс. выходной ток, напряжение при работе без нагрузки19 В
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин.1 kΩ
При выходных напряжениях, емкостная нагрузка, макс.1 μF
При выходных токах, макс.500 Ω; 600 Ом при сниженном синфазном напряжении < 1 В
Длина провода
Экранированные, макс.200 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком)13 bit
Время преобразования (на канал)420 μs; 420 мкс в диапазоне от 1 до 5 В и от 4 до 20 мА; 300 мкс во всех диапазонах
Время установления
Для омической нагрузки0,1 мс
Для емкостной нагрузки3,5 мс
Для индуктивной нагрузки0,5 мс
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона выходных параметров, (+/-)0,5 %; ±10 В, от 0 до 10 В, от 1 до 5 В
Ток относительно диапазона выходных параметров, (+/-)1 %; ±20 мА, от 4 до 20 мВ
Основной предел погрешности (эксплуатационный предел погрешности при 25 °C)
Напряжение относительно диапазона выходных параметров, (+/-)0,5 %; ±10 В, от 0 до 10 В, от 1 до 5 В
Ток относительно диапазона выходных параметров, (+/-)0,5 %; ±20 мА, от 0 до 20 мА
Диагностическая функцияНет
Гальваническая развязка аналоговых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Да
Изоляция, испытанная посредством2 120 В пост. тока между шиной и L+/M; 2 120 В пост. тока между шиной и аналоговой секцией, 500 В пост. тока между шиной и местным заземлением, 500 В пост. тока между аналоговой секцией и L+/M; 2 120 В пост. тока между аналоговой секцией и местным заземлением; 2 120 В пост. тока между L+/M и местным заземлением
Ширина25 мм
Высота290 мм
Глубина210 мм
Масса, прибл.650 г
Артикул6ES7432-1HF00-0AB0
Каталог IDST74
Код группыR338
Товарный код85389091
Вес Нетто (Кг)0,782 Кг
Вид продуктовSM 432 analog output module
ПроизводительSiemens
Ценовая Группа240
Группа Продукта4041
Размер упаковки23,30 x 29,90 x 4,10
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-400, SM 432, МОДУЛЬ ВЫВОДА АНАЛОГОВЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 8 ВЫХОДОВ U/ I, 13 БИТ. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7432-1HF00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
