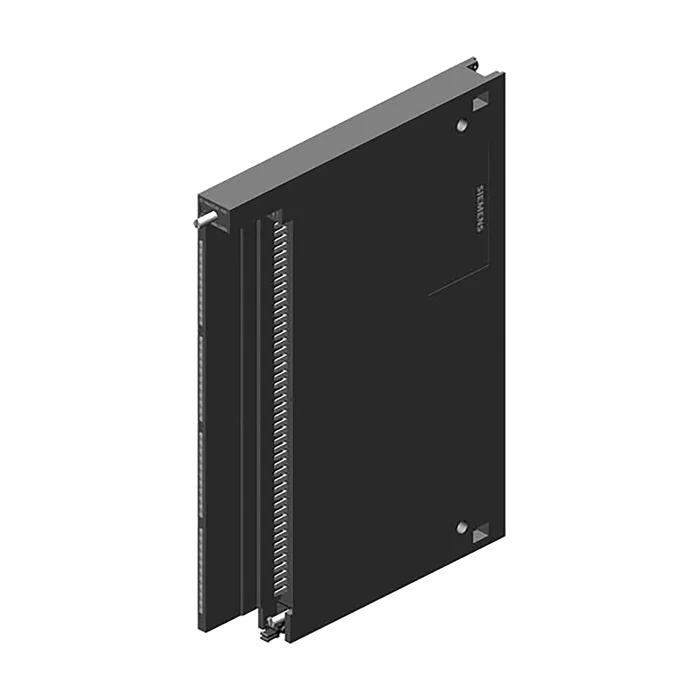

SIMATIC S7-400, SM 421, модуль ввода дискретных сигналов: оптоэлектронное разделение внешних и внутренних цепей, 16 входов 24...60 В постоянного или переменного тока, прерывания, диагностика. Фронтальный соединитель заказывается отдельно
39 813,26 ₽−18%32 579 ₽С НДС
Код товара: 6ES74217DH000AB0
Доступен к заказу
01
Описание
SIMATIC S7-400, SM 421, модуль ввода дискретных сигналов: оптоэлектронное разделение внешних и внутренних цепей, 16 входов 24...60 В постоянного или переменного тока, прерывания, диагностика. Фронтальный соединитель заказывается отдельно
Из шины на задней стойке 5 В пост. тока, макс.150 мА
Нормальная рассеиваемая мощность8 W; 3,5 Вт (24 В пост. тока); 6,5 Вт (48 В пост. тока); 8,0 Вт (60 В пост. тока)
Число входов16
Число одновременно включаемых входов
Число одновременно включаемых входов16
Входное напряжение
Вид входного напряженияперем./пост. ток
Номинальное значение (перем. и пост. ток)24 V; От UC 24 В до UC 60 В (47 ... 63 Гц)
Для сигнала "0"от -6 до +6 В пост. тока/от 0 до 5 В перем. тока
Для сигнала "1"от 15 до 72 В пост. тока; от -15 до -72 В пост. тока; от 15 до 60 В перем. тока
Входной ток
Для сигнала "1", тип.4 mA; от 4 до 10 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа
Номинальное значение0,5 ms; 0,5/3/10/20 мс
Подключение датчиков
Подключение сопротивлений для контроля18 kΩ; 18 кОм: номинальное напряжение 24 В (от 15 до 35 В); 39
Обрыва проводов, мин.кОм: номинальное напряжение 48 В (от 30 до 60 В)
Подключение сопротивлений для контроля обрыва проводов, макс.56 kΩ; Номинальное напряжение 60 В (от 50 до 72 В)
Макс. допустимый ток покоя (2-проводной датчик)0,5 mA; от 0,5 до 2 мА
Диагностическая функцияДа; параметрируемое
Аварийные сигналы
Диагностический сигналДа; параметрируемое
Аварийный сигнал процессаДа; параметрируемое
Диагностика
Считываемая диагностическая информацияДа; возможно
Обрыв проводаДа; I > 0,7 мА
Диагностический светодиодный индикатор
Индикатор состояния цифрового входа (зеленый)Да
Индикатор ошибки канала F (красный)Нет
Гальваническая развязка цифровых вводов
Между каналамиДа
Между каналами, в блоках для1
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством1 500 В перем. тока
Ширина25 мм
Высота290 мм
Глубина210 мм
Масса, прибл.600 г
Артикул6ES7421-7DH00-0AB0
Каталог IDST74
Код группыR338
Товарный код85389091
Вес Нетто (Кг)0,790 Кг
Вид продуктовSM 421 digital input module
ПроизводительSiemens
Ценовая Группа240
Группа Продукта4041
Размер упаковки23,30 x 30,20 x 4,10
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-400, SM 421, МОДУЛЬ ВВОДА ДИСКРЕТНЫХ СИГНАЛОВ: ОПТОЭЛЕКТРОННОЕ РАЗДЕЛЕНИЕ ВНЕШНИХ И ВНУТРЕННИХ ЦЕПЕЙ, 16 ВХОДОВ 24...60В ПОСТОЯННОГО ИЛИ ПЕРЕМЕННОГО ТОКА, ПРЕРЫВАНИЯ, ДИАГНОСТИКА. ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ ЗАКАЗЫВАЕТСЯ ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7421-7DH00-0AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
