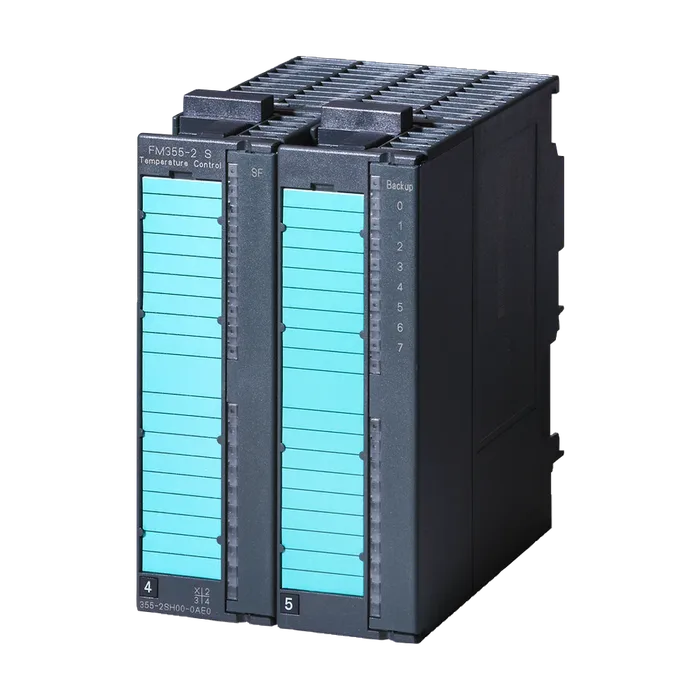

SIMATIC S7-300, FM 355-2S: 4-канальный модуль автомат. Регулирования температуры, 4AI + 8DI + 8DO, CD-ROM: прогр. Обеспечение настройки параметров, стандартные FB, руководство по конфигурированию и быстрому старту (нем/ анг/ ит. Язык)
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из источника напряжения нагрузки L+ (без нагрузки), макс. 270 mA; норм. 220 мА
Из шины на задней стойке 5 В пост. тока, макс. 75 mA; норм. 50 мА
Нормальная рассеиваемая мощность 5,5 Вт
Макс. рассеиваемая мощность 6,9 Вт
Число входов 8
Входная характеристика по IEC 61131, тип 2 Да
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от 13 до 30 В
Входной ток
Для сигнала "1", тип. 7 мА
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид выходов 8
Защита от короткого замыкания Да; электронный
Ограничение индуктивного напряжения отключения L+ (-1,5 В)
Включение цифрового входа Да
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 240 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-2,5 В)
Выходной ток
Для сигнала "1", номинальное значение 0,1 А
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. 5 мА
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. 150 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Параллельное подключение двух выходов
Для логических схем Да
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При ламповой нагрузке, макс. 100 Гц
Суммарный ток выходов (на узел)
Все монтажные положения
До 60 ℃, макс. 400 мА
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Число аналоговых входов 4
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 20 В
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Входные диапазоны
Напряжение Да
Ток Да
Термоэлемент Да
Резистивный термометр Да
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) 100 kΩ
Входное сопротивление (от -1,75 В до +11,75 В) 100 kΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 50 Ω
Сопротивление на входе (от 0 до 23,5 мА) 50 Ω
Входное сопротивление (от -3,5 до +23,5 мА) 50 Ω
Входное сопротивление (от 4 мА до 20 мA) 50 Ω
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Да
Сопротивление на входе (тип B) 10 MΩ
Тип E Да
Сопротивление на входе (тип E) 10 MΩ
Тип J Да
Сопротивление на входе (тип J) 10 MΩ
Тип K Да
Сопротивление на входе (тип K) 10 MΩ
Тип R Да
Сопротивление на входе (тип R) 10 MΩ
Тип S Да
Сопротивление на входе (тип S) 10 MΩ
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Pt 100) 10 MΩ
Термоэлемент (TC)
Температурная компенсация
Внутренняя температурная компенсация Да
Внешняя температурная компенсация с Pt100 Да
Линеаризация характеристики
Параметрируемое Да
Для термоэлементов Тип B, E, J, K, R, S
Для резистивного термометра Pt100 (стандарт)
Длина провода
Экранированные, макс. 200 m; 50 м для 80 мВ и термоэлементов
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 14 bit
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,06 %; от ±0,06 до ±0,7 %
Ток относительно диапазона входных параметров, (+/-) 0,06 %; от ±0,06 до ±0,7 %
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,06 %; от ±0,06 до ±0,7 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,04 %; от ±0,04 до ±0,5 %
Ток относительно диапазона входных параметров, (+/-) 0,04 %; от ±0,04 до ±0,5 %
Термометр сопротивления относительно диапазона входных параметров, (+/-) 0,04 %; от ±0,04 до ±0,5 %
Возможность включения заменяющих значений Да; параметрируемое
Счетчики Нет
Устройства регулирования
Число регуляторов 4
Гальваническая развязка регуляторов
Между каналами Нет
Между каналами и шиной на задней стенке Да; Оптронная пара
Изоляция, испытанная посредством 500 В пост. тока
Требуемый передний штекер 2 x 20-полюсный
Ширина 80 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 470 г
