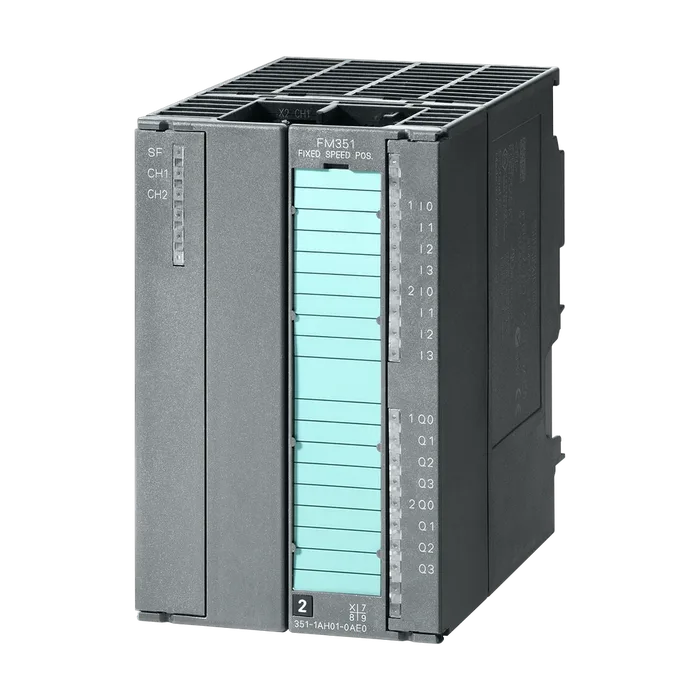

SIMATIC S7-300, модуль позиционирования FM 351 для управления скоростными/медленными приводами, включая пакет конфигурирования на CD
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Макс. потребление тока 350 мА
Из шины на задней стойке 5 В пост. тока, макс. 150 мА
Питание датчика 5 В
Макс. выходной ток 350 мА
Макс. длина провода 32 м
Питание датчика 24 В
Макс. выходной ток 400 mA; на канал
Макс. длина провода 100 м
Нормальная рассеиваемая мощность 7,9 Вт
Число входов 8
Функции Эталонный кулачок, поворотный кулачок, плавающее определение действительного значения, позиционирование в старт-стопном режиме
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 2 мА
Для сигнала "1", тип. 6 мА
Вид выходов 8
Функции Ускоренный ход, замедленный ход, правосторонний ход, левосторонний ход
Защита от короткого замыкания Да
Выходное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "1", мин. UP - 0,8 В
Выходной ток
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. 5 mA; при UPmax
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. 600 mA; при UPmax
Для сигнала "0", ток покоя, макс. 0,5 мА
Подключаемые датчики
Инкрементальный датчик (симметричный) Да
Инкрементальный датчик (асимметричный) Да
Абсолютный датчик (SSI) Да
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 2 mA; для сигнала "0", макс. 2 мА; для сигнала "1", макс. 6 мА
Сигналы датчика, инкрементальный датчик (симметричный)
Следящие сигналы A, не A, B, не B
Сигнал нулевой метки N, не N
Входное напряжение Дифференциальный сигнал 5 В (физ. RS 422)
Макс. входная частота 0,5 МГц
Сигналы датчика, инкрементальный датчик (асимметричный)
Следящие сигналы A, B
Сигнал нулевой метки N
Входное напряжение 24 В
Макс. входная частота 50 kHz; 50 кГц при длине кабеля 25 м; 25 кГц при длине кабеля 100 м
Сигналы датчика, абсолютный датчик (SSI)
Входной сигнал Дифференциальный сигнал 5 В (физ. RS 422)
Сигнал данных DATA, notDATA
Тактовый импульс CL, notCL
Длина телеграммы, параметрируется 13 или 25 бит
Макс. частота тактовых импульсов 1,5 МГц
Код Грея Да
Макс. длина экранированного провода 200 m; при макс. 188 кГц
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов Да
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов Да
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 60 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Требуемый передний штекер 1 x 20-полюсный
Ширина 80 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 550 г
