Технологический модуль Siemens 6ES7352-5AH01-0AE0
Доступен к заказу

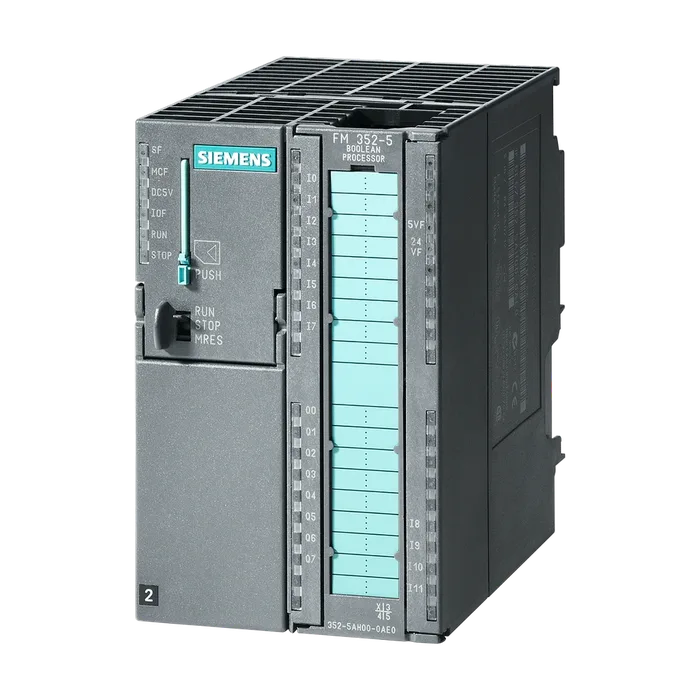

Технологический модуль Siemens 6ES7352-5AH01-0AE0
SIMATIC S7-300, высокоскоростной процессор для операций булевой логики FM352-5 C выходом SINK, 12 DI, 8 DO, 1 интерфейс энкодера для инкрементальных/SSI, энкодеров с интерфейсом RS 422
117 908,51 ₽ −17% 97 510 ₽ С НДС
Код товара: 6ES73525AH010AE0
Доступен к заказу
01
Описание
SIMATIC S7-300, высокоскоростной процессор для операций булевой логики FM352-5 C выходом SINK, 12 DI, 8 DO, 1 интерфейс энкодера для инкрементальных/SSI, энкодеров с интерфейсом RS 422
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Из источника напряжения нагрузки 1L+, макс. 150 mA; норм. 60 мА
Из источника напряжения нагрузки 2L+ (без нагрузки), макс. 200 mA; норм. 60 мА, DE-/DA-питание
Из источника напряжения нагрузки 3L+ (с датчиками), макс. 600 mA; норм. 80 мА и питание датчика
Из источника напряжения нагрузки 3L+ (без нагрузки), макс. 200 mA; норм. 80 мА
Из шины на задней стойке 5 В пост. тока, тип. 135 мА
Питание датчика 5 В
Защита от короткого замыкания Да; электронная защита от перегрузки, без защиты при подаче нормального напряжения или напряжения счетчика
Макс. выходной ток 250 мА
Питание датчика 24 В
Защита от короткого замыкания Да; Защита от перегрузки по току и перегрева при перегрузке; диагностика при достижении предельной температуры на выходе; без защиты при воздействии нормального напряжения или напряжения счетчика
Макс. выходной ток 400 мА
Нормальная рассеиваемая мощность 6,5 Вт
Вид запоминающего устройства ОЗУ
Емкость ЗУ 128 kbyte; необходимо для работы, мультимедийная карта
Число входов 8; согласно стандарту и до 12 при 24 В пост. тока, входы датчиков в качестве цифровых входов
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 1,5 мА
Для сигнала "1", тип. 3,8 мА
Задержка на входе (при номинальном значении входного напряжения)
Макс. входная частота (при времени задержки 0,1 мс) 200 кГц
Программируемая цифровая задержка фильтра нет, 5 мкс, 10 мкс, 15 мкс, 20 мкс, 50 мкс, 1,6 мс
Минимальная ширина импульса для программной реакции 1 μs, 5 μs, 10 μs, 15 μs, 20 μs, 50 μs, 1,6 мс
Для стандартных входов
С "0" на "1", макс. 3 μs; норм. 1,5 мкс
Длина провода
Экранированные, макс. 600 м
Неэкранированные, макс. 100 m; рекомендуется применять экранированный кабель, если задана задержка фильтрации мене 1,6 мс
Вид выходов 8
С вытекающим током Да
С втекающим током Нет
Защита от короткого замыкания Да; Защита от перенапряжения, тепловая защита
Нормальный порог срабатывания От 1,7 до 3,5 А
Ограничение индуктивного напряжения отключения 2M -45 В норм., (от -40 до 55 В); примечание: без защиты от скачка обратного напряжения на индуктивности >55 мДж
Включение цифрового входа Нет
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Выходное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0", макс. 28,8 В
Для сигнала "1", макс. 0,5 В
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; при 60 °C
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. 5 мА
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. 600 мА
Для сигнала "0", ток покоя, макс. 1 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 1 μs; 0,6 мкс 50 мА/1,0 мкс 0,5 А
С "1" на "0", макс. 1,5 μs; 1,7 мкс 50 мА/1,5 мкс 0,5 А
Параллельное подключение двух выходов
Для повышения мощности Да; 2
Частота коммутации
При омической нагрузке, макс. 100 kHz; 20 кГц при 0,5 A; 100 кГц при 0,25 А
При индуктивной нагрузке, макс. 2 Hz; 2 Гц при 0,5 A с внешними коммутационными диодами; 0,5 Гц при 0,5 A без внешних коммутационных диодов
При ламповой нагрузке, макс. 10 Гц
Длина провода
Экранированные, макс. 600 м
Неэкранированные, макс. 100 м
Подключаемые датчики
Инкрементальный датчик (симметричный) Да
Инкрементальный датчик (асимметричный) Да
Абсолютный датчик (SSI) Да
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Сигналы датчика, инкрементальный датчик (симметричный)
Следящие сигналы A, не A, B, не B
Сигнал нулевой метки N, не N
Входное напряжение Дифференциальный сигнал 5 В (физ. RS 422)
Макс. входная частота 500 кГц
Макс. длина экранированного провода 100 m; 100 м при электропитании 24 В и 500 кГц; 32 м при электропитании 5 В и 500 кГц
Сигналы датчика, инкрементальный датчик (асимметричный)
Следящие сигналы A, B
Сигнал нулевой метки N
Входное напряжение 24 В
Макс. входная частота 200 кГц
Макс. длина экранированного провода 50 m; Длина кабеля, HTL, инкрементальные датчики, Siemens, тип 6FX2001-4: 50 кГц, экранированный кабель 25 м, макс., 25 кГц, экранированный кабель 50 м, макс.
Сигналы датчика, абсолютный датчик (SSI)
Сигнал данных DATA, notDATA
Тактовый импульс CK, не CK
Длина телеграммы, параметрируется 13 или 25 бит
Макс. частота тактовых импульсов 1 MHz; 125 кГц, 250 кГц, 500 кГц или 1 МГц
Макс. длина экранированного провода 320 m; при 125 кГц
Время ожидания после передачи данных настраивается: 16/32/48/64 мск
Режима прослушивания Да; до двух станций
Многооборотный Да; телеграмма 25 бит
Декодирование сигналов датчика
Направление счета, вперед Да
Направление счета, назад Да
Время реакции от входа до выхода Вход 5 В на выход 24 В, фильтр 0: от 1 до 4 мкс (норм.); вход 24 В на выход 24 В, фильтр 0: от 2 до 6 мкс (норм.)
Двухточечное соединение
Время актуализации Интерфейс ПЛК: 1,7 мс
Аварийные сигналы
Диагностический сигнал Да; 1L, 2L, 3L отсутствует; ошибка MMC; перегрузка на выходе (8); перегрузка питания датчика; дифференциальный обрыв провода; ошибка параметрирования; переполнение телеграмм SSI
Аварийный сигнал процесса Да; имеется 8; для создания пользовательской программы
Диагностика
Обрыв провода сигнального датчика Да
Переполнение/незаполнение Да
Отсутствие напряжения нагрузки Да
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Электропитание узлов 5 В пост. тока (зеленый) Да
Состояние ввода-вывода IOF (красный) Да
Ошибка микрокарты памяти MCF (красный) Да
Суммарная ошибки SF (красный) Да
Индикатор состояния цифрового входа (зеленый) Да; от E 0 до E 11
Индикатор состояния цифрового выхода (зеленый) Да; от A 0 до A 7
Перегрузка питания датчика 24 В F (красный) Да
Перегрузка питания датчика 5 В F (красный) Да
Диапазон счета, описание Диапазон счета (16-битовый счетчик): от -32 768 до 32 767 (определяется пользователем в пределах данного диапазона); диапазон счета (32-битовый счетчик): от -2 147 483 648 до 2 147 483 647 (определяется пользователем в пределах данного диапазона)
Диапазон счета, нижний предел -2,14748E+9
Диапазон счета, верхний предел 2,14748E+9
Режим счета
Режим счета, одиночный Да
Режим счета, непрерывный Да
Режим счета, периодический Да
Между 1L, 2L и 3L Да
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов Да; Да ЦП, вводы-выводы и блоки датчиков разделены
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 60 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Проектирование / программирование / заголовок
Время цикла программы (Scan) 1 μs
Требуемый передний штекер 1 x 40-полюсный
Ширина 80 мм
Высота 125 мм
Глубина 120 мм
Масса, прибл. 434 g; Масса модуля: прибл. 434 г (с 1-проводным соединением и без подсоединения входов-выходов или MMC); вес груза с упаковкой: прибл. 500 г (с шинным и 1-проводным соединением и без подсоединения входов-выходов или MMC)
Артикул 6ES7352-5AH01-0AE0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,537 Кг
Вид продуктов Скоростной булевый процессор FM 352-5
Производитель Siemens
Ценовая Группа 230
Группа Продукта X07X
Размер упаковки 12,90 x 15,40 x 8,90
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-300, ВЫСОКОСКОРОСТНОЙ ПРОЦЕССОР ДЛЯ ОПЕРАЦИЙ БУЛЕВОЙ ЛОГИКИ FM352-5 C ВЫХОДОМ SINK, 12 DI, 8 DO, 1 ИНТЕРФЕЙС ЭНКОДЕРА ДЛЯ ИНКРЕМЕНТАЛЬНЫХ/SSI ЭНКОДЕРОВ С ИНТЕРФЕЙСОМ RS 422
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7352-5AH01-0AE0
PLM-Дата вступления в силу Продукт снимается с производства с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 5 дней
