Центральный процессор Siemens 6ES7317-7TK10-0AB0
В пути

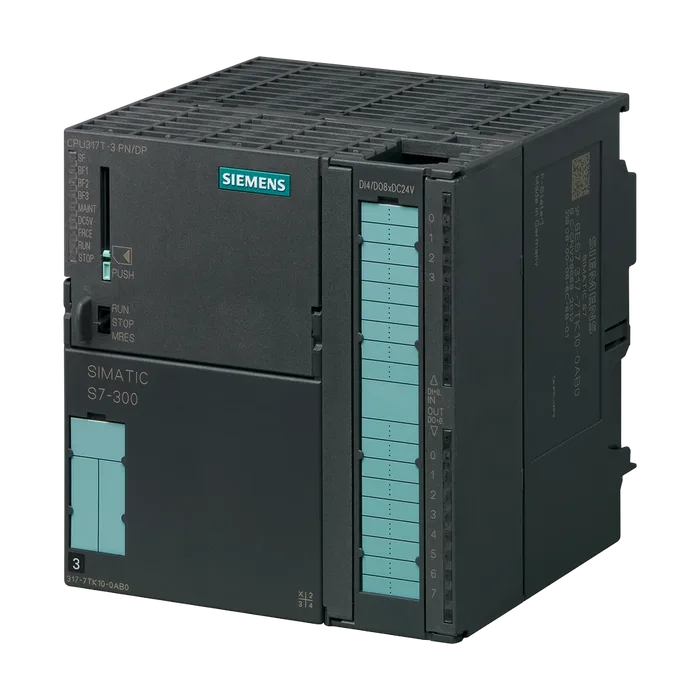

Центральный процессор Siemens 6ES7317-7TK10-0AB0
SIMATIC S7-300, CPU 317T-3 PN/DP, цпу с функциями обычного ПЛК и технологическими функциями, 1024 кбайта рабочей памяти, 1. Интерфейс MPI/DP 12мбит/с 2. Интерфейс DP(DRIVE), 3. Интерфейс ETHERNET PROFINET с 2Х-портовым коммутатором, встроенные технологические вх. /вых., необходимы 40-полюсный фронтальный соединитель и карта MMC 8 МБ мин.
1 041 324 ₽ −19% 847 325 ₽ С НДС
Код товара: 6ES73177TK100AB0
Доступен к заказу
01
Описание
SIMATIC S7-300, CPU 317T-3 PN/DP, цпу с функциями обычного ПЛК и технологическими функциями, 1024 кбайта рабочей памяти, 1. Интерфейс MPI/DP 12мбит/с 2. Интерфейс DP(DRIVE), 3. Интерфейс ETHERNET PROFINET с 2Х-портовым коммутатором, встроенные технологические вх. /вых., необходимы 40-полюсный фронтальный соединитель и карта MMC 8 МБ мин.
Функциональный стандарт HW 01
Версия микропрограммного обеспечения ЦП: V3.2; встроенная технология V4.1.5
Функция продукта
Режим тактовой синхронизации Да; по интерфейсу PROFIBUS DP или PROFINET
Инженерное обеспечение с помощью
Программирования V4.2 SP3
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Внешняя защита предохранителями для питающих линий (рекомендуется) мин. 2 А
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Да
Цифровые выходы
Номинальное значение (пост. ток) 24 V; 2L+
Защита от перепутывания полярности Нет; 2L+
Потребление тока (номинальное) 1 050 мА
Потребление тока (в режиме холостого хода), тип. 230 мА
Нормальный ток включения 6,5 А
Нормальная рассеиваемая мощность 7,5 Вт
Оперативное запоминающее устройство
Встроенный 1 024 kbyte
Расширяемое Нет
Память загрузки
Вставная (MMC) Да
Вставная (MMC), макс. 8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования) 10 a
Хранение в буфере
Есть Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
Без АКБ Да; Программа и данные
Нормальное время операций побитовой обработки 0,025 μs
Нормальное время операций со словами 0,03 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,04 μs
Нормальное время выполнения операций с плавающей точкой 0,16 μs
Число блоков (общее) 2 048; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число 2 048; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 2 048; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 2 048; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 1; OB 10
Число организационных блоков прерываний с задержкой 2; OB 20, 21
Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания 1; OB 40
Число организационных блоков прерывания DPV1 3; OB 55, 56, 57
Число организационных блоков прерываний 1; OB 61 - тактовая синхронизация выполняется на DP или на
Циклов тактовой синхронизации PROFINET IO (не одновременно)
Число организационных блоков прерываний технологических циклов тактовой синхронизации 1; OB 65
Число пусковых организационных блоков 1; OB 100
Число организационных блоков обработки асинхронных ошибок 6; OB 80, 82, 83, 85, 86, 87 (OB83 только для PROFINET IO)
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 16
Счетчик S7
Число 512
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 511
Предварительно задано от Z 0 до Z 7
Диапазон счета
Настраивается Да
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 512
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 511
Предварительно задано без остаточности
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 256 kbyte
Маркер
Макс. размер 4 096 byte
Есть остаток Да; от MB 0 до MB 4 095
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; 1 байт маркера
Блоки управляющих данных
Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток Да
Локальные данные
На класс приоритета, макс. 32 768 byte; макс. 2048 байт на блок
Периферийная адресная область
Вводы 8 192 byte
Выводы 8 192 byte
В том числе децентрализованных
Вводы 8 192 byte
Выводы 8 192 byte
Образ процесса
Вводы 8 192 byte
Выводы 8 192 byte
Вводы, настраивается 8 192 byte
Выводы, настраивается 8 192 byte
Вводы, предварительно задано 256 byte
Выводы, предварительно задано 256 byte
Адреса по умолчанию встроенных каналов
Цифровые входы 66
Цифровые выходы 66
Частичный образ процесса
Макс. число частичных образов процесса 1; для PROFINET IO количество полезных данных ограничено 1600 байт
Цифровые каналы
Вводы 65 536
В том числе централизованных 256
Выводы 65 536
В том числе централизованных 256
Аналоговые каналы
Вводы 4 096
В том числе централизованных 64
Выводы 4 096
В том числе централизованных 64
Количество расширительных устройств, макс. 0
Число ведущих устройств DP
Встроенный 2; 1 DP и 1 DP(Drive)
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули 8
Коммуникационные процессоры, LAN 8
Монтажные стойки
Макс. число монтажных стоек 1
Макс. число модулей на монтажную стойку 8
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день 10 s; норм.: 2 с
Работа часов после включения сетевого питания После отключения сети часы продолжают работать
Работа часов после завершения времени Часы продолжают работать с момента времени, в который была
Хранения в буфере отключена сеть
Счетчик рабочего времени
Число 4
Числовые значения/диапазон числовых значений от 0 до 3
Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации 1 ч
Остаточн. Да; при каждом запуске нужно запускать заново
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да
На DP, подчиненное устройство Да; только исполнительное устройство времени
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да; в качестве клиента
Число входов 4
Из них входы, используемые для технологических функций 4
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Горизонтальный настенный монтаж
До 40 °C, макс. 4
До 60 ℃, макс. 4
Вертикальный настенный монтаж
До 40 °C, макс. 4
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +15 до +30 В
Входной ток
Для сигнала "1", тип. 7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для технологических функций
С "0" на "1", макс. 10 μs; нормальная
С "1" на "0", макс. 10 μs; нормальная
Длина провода
Экранированные, макс. 1 000 м
Вид выходов 8
Из них быстродействующих выходов 8
Функции для технологических функций, например, быстрых сигналов кулачкового контроллера.
Защита от короткого замыкания Да
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения 48 В
Включение цифрового входа Нет
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "0", макс. 3 V; (2L+)
Для сигнала "1", мин. Номинальное напряжение - 2,5 В
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин. 5 мА
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс. 0,6 А
Для сигнала "0", ток покоя, макс. 0,3 мА
Параллельное подключение двух выходов
Для повышения мощности Нет
Для резервного включения нагрузки Нет
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,2 Hz; согласно IEC 60947-5-1, DC-13
При ламповой нагрузке, макс. 100 Гц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 40 °C, макс. 4 А
До 60 ℃, макс. 3 А
Все остальные монтажные положения
До 40 °C, макс. 4 А
Встроенные быстродействующие кулачки
Точность коммутации (+/-) 70 мкс
Длина провода
Экранированные, макс. 1 000 м
Число аналоговых входов 0
Число аналоговых выходов 0
Подключаемые датчики
2-проводной датчик Нет
Число интерфейсов Industrial Ethernet 1
Число разъемов PROFINET 1
Число интерфейсов RS 485 2
Число интерфейсов RS 422 0
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 200 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Двухточечное соединение Нет
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да
S7-связь, в качестве клиента Нет; но посредством коммуникационного процессора и загружаемого функционального блока
S7-связь, в качестве сервера Ведущее устройство PROFIBUS DP Да
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 124
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Да; только интерфейсные модули
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP 8
Прямой обмен данными (поперечная связь) Да; в качестве абонента
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Подчиненное устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Да; только при пассивном интерфейсе
Макс. адресная область 32
Макс. количество полезных данных на адресную область 32 byte
Службы
Связь PG/OP Да
Маршрутизация Да; только при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да; соединение проектируется только с одной стороны
Прямой обмен данными (поперечная связь) Да
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 200 мА
Протоколы
Ведущее устройство PROFIBUS DP Да; Ведущее устройство DP(DRIVE)
Подчиненное устройство PROFIBUS DP Нет
Двухточечное соединение Нет
Ведущее устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 64
Службы
Связь PG/OP Нет
Маршрутизация Нет
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Нет
Равноудаленность Да
Тактовая синхронизация Да
Синхронизация/замораживание (SYNC/FREEZE) Нет
Активация/деактивация подчиненного устройства DP Да
Адресная область
Макс. число входов 1 024 byte
Макс. число выходов 1 024 byte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Подчиненное устройство PROFIBUS DP
GSD-файл http://support.automation.siemens.com в разделе "Produkt Support" (Поддержка продуктов)
Макс. скорости передачи данных 12 Mbit/s
Тип интерфейса PROFINET
Гальванически развязанный Да
Автоматическое определение скорости передачи данных Да; 10/100 Мбит/с
Автоматическое определение Да
Автоматическая коммутация Да
Изменение IP-адреса на время прохождения, поддерживается Да
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 2
Встроенный коммутатор Да
Протоколы
Контроллер PROFINET IO Да; также с функциями устройства ввода-вывода
Устройство ввода-вывода PROFINET Да; также одновременно с функциями контроллера ввода-вывода
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Нет
Открытая связь IE Да; по TCP/IP, ISO на TCP, UDP
ИИнтернет-сервер Да
Резервирование среды передачи Да
Контроллер PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
S7-связь Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32
Тактовая синхронизация Да; Тактовая синхронизация OB 61 только попеременно на PROFIBUS DP или PROFINET IO
Shared Device Да
Пуск согласно приоритету Да
Макс. число устройств ввода-вывода с приоритетным запуском 32
Макс. число подключаемых устройств ввода-вывода 128
Из них IO-устройств с IRT, макс. 64
Из них на линию, макс. 64
Макс. число подключаемых устройств ввода-вывода для RT 128
Из них на линию, макс. 128
Активация/деактивация подчиненного устройств ввода-вывода Да
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8
Устройства ввода-вывода, переключающиеся в процессе эксплуатации (Partner-Ports), поддерживается Да
Макс. число устройств ввода-вывода на инструмент 8
Смена устройства без съемного носителя данных Да
Тактовые импульсы передачи 250 μs, 500 μs, 1 ms, 2 ms, 4 мс
Время актуализации от 250 мкс до 512 мс (в зависимости от режима работы, подробную информацию см. в руководстве по эксплуатации устройств "S7-300 CPU 31xC и CPU 31x, технические данные")
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Макс. согласованность полезных данных 1 024 byte
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Маршрутизация Да
S7-связь Да; с загружаемыми функциональными блоками, макс. проектируемое число соединений: 16, макс. число экземпляров: 32
Тактовая синхронизация Нет
PROFIenergy Да; С помощью системного функционального блока SFB 73/74 выполняется подготовка для функционального блока по стандарту PROFIenergy для интерфейсного устройства
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 2
Передающий накопитель
Макс. число входов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Макс. число выходов 1 440 byte; На контроллеры ввода-вывода при использовании совместно используемого устройства
Подмодули
Макс. число 64
Макс. количество полезных данных на подмодуль 1 024 byte
Открытая связь IE
Макс. число соединений 16
Локальные номера портов, используемые с 0, 20, 21, 23, 25, 80, 102, 135, 161, 443, 8080, 34962, 34963, 34964,
Системной стороны 65532, 65533, 65534, 65535
Функция Keep- Alive, поддерживается Да
PROFIsafe Нет
Режим дублирования
Резервирование среды передачи
Нормальное время переключения в случае прерывания линии 200 ms; PROFINET MRP
Макс. число абонентов в кольце 50
Открытая связь IE
Макс. число соединений 16
Макс. размер данных для типа соединения 01H 1 460 byte
Макс. размер данных для типа соединения 11H 32 768 byte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков
Макс. число соединений 16
Макс. размер данных 32 768 byte
Макс. число соединений 16
Макс. размер данных 1 472 byte
ИИнтернет-сервер
Поддерживается Да
Определенные пользователем сайты Да
Число HTTP-клиентов 5
Связь PG/OP Да
Маршрутизация наборов данных Да
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 8
Макс. число GD-пакетов 8
Макс. число GD-пакетов, отправитель 8
Макс. число GD-пакетов, получатель 8
Макс. размер GD-пакетов 22 byte
Макс. размер GD-пакетов (из них согласованных) 22 byte
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да; посредством встроенного интерфейса PROFINET и загружаемых функциональных блоков или коммуникационных процессоров и загружаемых функциональных блоков
Макс. количество полезных данных на запрос см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
S5-совместимая связь
Поддерживается Да; посредством CP и загружаемых FC
Число соединений
Общее 32
Применяется для PG-связи 31
Резервируется для PG-связи 1
Настраивается для PG-связи, мин. 1
Настраивается для PG-связи, макс. 31
Применяется для OP-связи 31
Резервируется для OP-связи 1
Настраивается для OP-связи, мин. 1
Настраивается для OP-связи, макс. 31
Применяется для базовой S7-связи 30
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 30
Применяется для S7-связи 16
Резервируется для S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 16
Макс. число экземпляров 32
Применяется для маршрутизации X1 в качестве MPI: макс. 10, X1 в качестве ведущего устройства DP: макс. 24, X1 в качестве исполнительного устройства DP (активного): макс. 14, интерфейс X2 в качестве PROFINET: макс. 24
Макс. число запрашиваемых станций для функций 32; в зависимости от проектируемых соединений для связи
Оповещения устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 300
Блок состояния Да; до 2 одновременно
Одиночный шаг Да
Число контрольных точек 4; без продолжения
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных 30
Из них переменных состояния, макс. 30
Из них переменных управления, макс. 14
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Входы, выходы
Макс. число переменных 10
Диагностический буфер
Есть Да
Макс. число элементов 500
Настраивается Нет
Из них устойчивых к отказу сети 100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме 499
Настраивается Да; с 10 до 499
Предварительно задано 10
Сервисные данные
Считываемые Да
Аварийные сигналы Нет
Диагностическая функция Нет
Диагностический светодиодный индикатор
Индикатор состояния цифрового входа (зеленый) Да
Индикатор состояния цифрового выхода (зеленый) Да
Гальваническая развязка цифровых вводов
Между каналами и шиной на задней стенке Да
Гальваническая развязка цифровых выводов
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 500 В пост. тока
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 60 °C
Программное обеспечение для проектирования
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 8
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 120 мм
Высота 125 мм
Глубина 130 мм
Масса, прибл. 640 г
Артикул 6ES7317-7TK10-0AB0
Каталог ID ST73
Код группы R132
Товарный код 85371091
Вес Нетто (Кг) 0,713 Кг
Вид продуктов CPU 317T-3 PN/DP
Производитель Siemens
Ценовая Группа 230
Группа Продукта 4030
Размер упаковки 13,10 x 15,10 x 13,10
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-300, CPU 317T-3 PN/DP, ЦПУ С ФУНКЦИЯМИ ОБЫЧНОГО ПЛК И ТЕХНОЛОГИЧЕСКИМИ ФУНКЦИЯМИ, 1024 КБАЙТА РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12МБИТ/С 2. ИНТЕРФЕЙС DP(DRIVE), 3. ИНТЕРФЕЙС ETHERNET PROFINET С 2Х-ПОРТОВЫМ КОММУТАТОРОМ, ВСТРОЕННЫЕ ТЕХНОЛОГИЧЕСКИЕ ВХ. /ВЫХ., НЕОБХОДИМЫ 40-ПОЛЮСНЫЙ ФРОНТАЛЬНЫЙ СОЕДИНИТЕЛЬ И КАРТА MMC 8 МБ МИН.
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7317-7TK10-0AB0
PLM-Дата вступления в силу Продукт снимается с производства с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 70 дней
Похожие товары
Доступен к заказу
6ES7317-2AJ10-0AB0
457 296 ₽−19% 371 073 ₽
Доступен к заказу
6ES7317-6TK13-0AB0
457 296 ₽−19% 371 507 ₽
Доступен к заказу
6ES7315-6TH13-0AB0
177 537 ₽−19% 144 524 ₽
