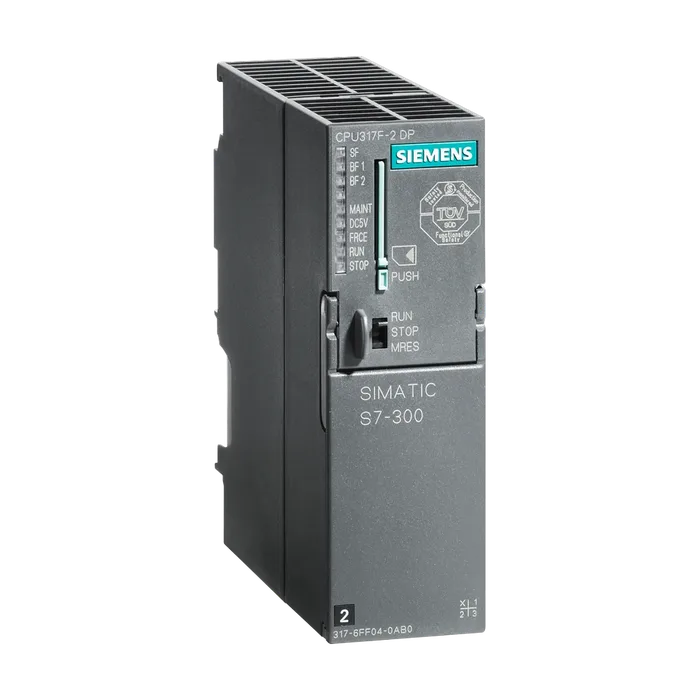

Центральный процессор Siemens 6ES7317-6FF04-0AB0
SIMATIC S7-300, FAILSAFE-цпу CPU 317F-2DP, 1,5 мбайта рабочей памяти, 1. Интерфейс MPI/DP 12 мбит/с, 2. Интерфейс DP-MASTER/SLAVE, для работы необходима карта памяти MICRO MEMORY CARD, для работы с по S7 DISTRIBUTED SAFETY V5.2 SP1 и выше
217 621 ₽ С НДС
Код товара: 6ES73176FF040AB0
Доступен к заказу
01
Описание
SIMATIC S7-300, FAILSAFE-цпу CPU 317F-2DP, 1,5 мбайта рабочей памяти, 1. Интерфейс MPI/DP 12 мбит/с, 2. Интерфейс DP-MASTER/SLAVE, для работы необходима карта памяти MICRO MEMORY CARD, для работы с по S7 DISTRIBUTED SAFETY V5.2 SP1 и выше
Функциональный стандарт HW 01
Версия микропрограммного обеспечения V3.3
Инженерное обеспечение с помощью
Пакета программного обеспечения для STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.2
Программирования + SP1 с HSP 202 + Distributed Safety
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Внешняя защита предохранителями для питающих линий (рекомендуется) мин. 2 А
Потребление тока (номинальное) 870 мА
Потребление тока (в режиме холостого хода), тип. 120 мА
Нормальный ток включения 4 А
Нормальная рассеиваемая мощность 4,5 Вт
Оперативное запоминающее устройство
Встроенный 1 536 kbyte
Расширяемое Нет
Память загрузки
Вставная (MMC) Да
Вставная (MMC), макс. 8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования) 10 a
Хранение в буфере
Есть Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
Без АКБ Да; Программа и данные
Нормальное время операций побитовой обработки 0,025 μs
Нормальное время операций со словами 0,03 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,04 μs
Нормальное время выполнения операций с плавающей точкой 0,16 μs
Число блоков (общее) 2 048; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить
Блоки данных (DB)
Макс. число 2 048; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 2 048; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 2 048; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 1; OB 10
Число организационных блоков прерываний с задержкой 2; OB 20, 21
Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания 1; OB 40
Число организационных блоков прерывания DPV1 3; OB 55, 56, 57
Число организационных блоков прерываний циклов тактовой синхронизации 1; OB 61
Число пусковых организационных блоков 1; OB 100
Число организационных блоков обработки асинхронных ошибок 5; Организационные блоки 80, 82, 85, 86
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 16
Счетчик S7
Число 512
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 511
Предварительно задано от Z 0 до Z 7
Диапазон счета
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 512
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 511
Предварительно задано без остаточности
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число 2/8 неограниченное число (ограничение устанавливается только 13.04.2023 © Copyright Siemens посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 256 kbyte
Маркер
Макс. размер 4 096 byte
Есть остаток Да; от MB 0 до MB 4 095
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; 1 байт маркера
Блоки управляющих данных
Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток Да
Локальные данные
На класс приоритета, макс. 32 768 byte; макс. 2048 байт на блок
Периферийная адресная область
Вводы 8 192 byte
Выводы 8 192 byte
В том числе децентрализованных
Вводы 8 192 byte
Выводы 8 192 byte
Образ процесса
Вводы 8 192 byte
Выводы 8 192 byte
Вводы, настраивается 8 192 byte
Выводы, настраивается 8 192 byte
Вводы, предварительно задано 1 024 byte
Выводы, предварительно задано 1 024 byte
Частичный образ процесса
Макс. число частичных образов процесса 1
Цифровые каналы
Вводы 65 536
В том числе централизованных 1 024
Выводы 65 536
В том числе централизованных 1 024
Аналоговые каналы
Вводы 4 096
В том числе централизованных 256
Выводы 4 096
В том числе централизованных 256
Количество расширительных устройств, макс. 3
Число ведущих устройств DP
Встроенный 2
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули 8
Коммуникационные процессоры, LAN 10
Монтажные стойки
Макс. число монтажных стоек 4
Макс. число модулей на монтажную стойку 8
Часы
Аппаратные часы (часы реального времени) Да
Буферные и синхронизируемые Да
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C
Макс. отклонение в день 10 s; норм.: 2 с
Работа часов после включения сетевого питания После отключения сети часы продолжают работать
Работа часов после завершения времени Часы продолжают работать с момента времени, в который была
Хранения в буфере отключена сеть
Счетчик рабочего времени
Число 4
Числовые значения/диапазон числовых значений от 0 до 3
Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации 1 ч
Остаточн. Да; при каждом запуске нужно запускать заново
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
На DP, ведущее устройство Да; для подчиненного устройства DP только время подчиненного устройств
На DP, подчиненное устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Нет
Число входов 0
Вид выходов 0
Число аналоговых входов 0
Число аналоговых выходов 0
Число интерфейсов Industrial Ethernet 0
Число разъемов PROFINET 0
Число интерфейсов RS 485 2
Число интерфейсов RS 422 0
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 200 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP
Двухточечное соединение Нет
Макс. скорости передачи данных 12 Mbit/s
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет; но посредством коммуникационного процессора и загружаемого функционального блока
S7-связь, в качестве сервера Да
Ведущее устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 124
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Да; только интерфейсные модули
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Нет
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Макс. число одновременно активируемых/деактивируемых подчиненных устройств DP 8
Прямой обмен данными (поперечная связь) Да; в качестве абонента
Адресная область
Макс. число входов 8 kbyte
Макс. число выходов 8 kbyte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Подчиненное устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Да; только при пассивном интерфейсе
Макс. адресная область 32
Макс. количество полезных данных на адресную область 32 byte
Службы
Связь PG/OP Да
Маршрутизация Да; только при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет
S7-связь, в качестве сервера Да; соединение проектируется только с одной стороны
Прямой обмен данными (поперечная связь) Да
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Да
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 200 мА
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да; к обоим разъемам одновременно подсоединено исполнительное устройство DP
Двухточечное соединение Нет
Ведущее устройство PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Макс. число подчиненных устройств DP 124
Службы
Связь PG/OP Да
Маршрутизация Да
Глобальная система передачи данных Нет
Базовая S7-связь Да; только интерфейсные модули
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет; но посредством коммуникационного процессора и загружаемого функционального блока
S7-связь, в качестве сервера Да
Равноудаленность Да
Тактовая синхронизация Да; OB 61
Синхронизация/замораживание (SYNC/FREEZE) Да
Активация/деактивация подчиненного устройства DP Да
Макс. число одновременно активируемых/деактивируемых подчиненных 8
Прямой обмен данными (поперечная связь) Да; в качестве абонента
Адресная область
Макс. число входов 8 192 byte
Макс. число выходов 8 192 byte
Полезные данные на подчиненное устройство DP
Макс. число входов 244 byte
Макс. число выходов 244 byte
Подчиненное устройство PROFIBUS DP
GSD-файл Текущий файл GSD можно загрузить в иИИнтернете (http://www.siemens.com/profibus-gsd)
Макс. скорости передачи данных 12 Mbit/s
Автоматический поиск скорости передачи данных Да; только при пассивном интерфейсе
Макс. адресная область 32
Макс. количество полезных данных на адресную область 32 byte
Службы
Связь PG/OP Да
Маршрутизация Да; только при активном интерфейсе
Глобальная система передачи данных Нет
Базовая S7-связь Нет
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет; но посредством коммуникационного процессора и загружаемого функционального блока
S7-связь, в качестве сервера Да
Прямой обмен данными (поперечная связь) Да
Передающий накопитель
Вводы 244 byte
Выводы 244 byte
PROFIsafe Нет
Связь PG/OP Да
Маршрутизация наборов данных Да
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 8
Макс. число GD-пакетов 8
Макс. число GD-пакетов, отправитель 8
Макс. число GD-пакетов, получатель 8
Макс. размер GD-пакетов 22 byte
Макс. размер GD-пакетов (из них согласованных) 22 byte
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да; посредством CP и загружаемых FB
Макс. количество полезных данных на запрос см. онлайн-справку STEP 7 (общие параметры системных функциональных блоков/функциональных блоков и системных функций/функций S7-связи)
S5-совместимая связь
Поддерживается Да; посредством CP и загружаемых FC
Число соединений
Общее 32
Применяется для PG-связи 31
Резервируется для PG-связи 1
Настраивается для PG-связи, мин. 1
Настраивается для PG-связи, макс. 31
Применяется для OP-связи 31
Резервируется для OP-связи 1
Настраивается для OP-связи, мин. 1
Настраивается для OP-связи, макс. 31
Применяется для базовой S7-связи 30
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 30
Применяется для маршрутизации X1 в качестве MPI макс. 10; X1 в качестве ведущего устройства DP макс. 24; X1 в качестве исполнительного устройства DP (активное) макс. 14; X2 в качестве ведущего устройства DP макс. 24; X2 в качестве исполнительного устройства DP (активное) макс. 14
Макс. число запрашиваемых станций для функций 32; в зависимости от проектируемых соединений для связи
Оповещения устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 300
Блок состояния Да; до 2 одновременно
Одиночный шаг Да
Число контрольных точек 4
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных 30
Из них переменных состояния, макс. 30
Из них переменных управления, макс. 14
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Входы, выходы
Макс. число переменных 10
Диагностический буфер
Есть Да
Макс. число элементов 500
Настраивается Нет
Из них устойчивых к отказу сети 100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме 499
Настраивается Да; с 10 до 499
Предварительно задано 10
Сервисные данные
Считываемые Да
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 60 °C
Программное обеспечение для проектирования
STEP 7-Lite Нет
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 8
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Да
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 40 мм
Высота 125 мм
Глубина 130 мм
Масса, прибл. 360 г
Артикул 6ES7317-6FF04-0AB0
Каталог ID ST73
Код группы R152
Товарный код 85371091
Вес Нетто (Кг) 0,416 Кг
Вид продуктов CPU 317F-2 DP
Производитель Siemens
Ценовая Группа 241
Группа Продукта 4A87
Размер упаковки 12,80 x 15,10 x 5,20
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-300, FAILSAFE-ЦПУ CPU 317F-2DP, 1,5 МБАЙТА РАБОЧЕЙ ПАМЯТИ, 1. ИНТЕРФЕЙС MPI/DP 12 МБИТ/С, 2. ИНТЕРФЕЙС DP-MASTER/SLAVE, ДЛЯ РАБОТЫ НЕОБХОДИМА КАРТА ПАМЯТИ MICRO MEMORY CARD, ДЛЯ РАБОТЫ С ПО S7 DISTRIBUTED SAFETY V5.2 SP1 И ВЫШЕ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7317-6FF04-0AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 70 дней
Похожие товары
Доступен к заказу
6ES7317-2AJ10-0AB0
60 443 ₽
Доступен к заказу
6ES7317-6TK13-0AB0
296 109 ₽
Доступен к заказу
6ES7315-6TH13-0AB0
177 537 ₽−19% 144 524 ₽
