Центральный процессор Siemens 6ES7312-5BF04-0AB0
В пути

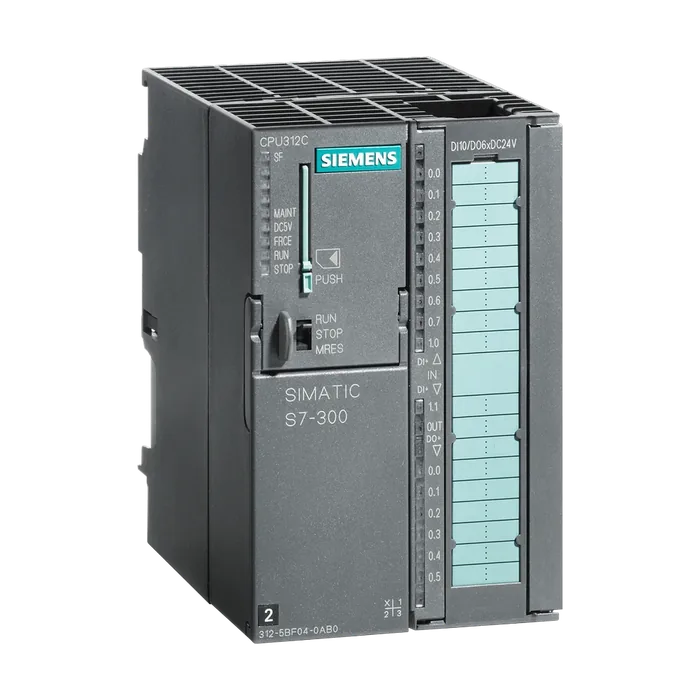

Центральный процессор Siemens 6ES7312-5BF04-0AB0
SIMATIC S7-300, компактное цпу CPU 312C с интерфейсом MPI, 10 DI/6 DO, 2 быстрых счётчика (10 кГц), встроенный блок, питания=24 В, 64 кбайт рабочей памяти, для работы необходимы фронтштекер (1 X 40пол.) и карта памяти MICRO MEMORY CARD
50 510 ₽ −19% 41 047 ₽ С НДС
Код товара: 6ES73125BF040AB0
Доступен к заказу
01
Описание
SIMATIC S7-300, компактное цпу CPU 312C с интерфейсом MPI, 10 DI/6 DO, 2 быстрых счётчика (10 кГц), встроенный блок, питания=24 В, 64 кбайт рабочей памяти, для работы необходимы фронтштекер (1 X 40пол.) и карта памяти MICRO MEMORY CARD
Функциональный стандарт HW 01
Версия микропрограммного обеспечения V3.3
Инженерное обеспечение с помощью
Пакета программного обеспечения для STEP 7 не ниже версии V5.5 + SP1 или STEP 7 не ниже версии V5.3
Программирования + SP2 с HSP 203
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Внешняя защита предохранителями для питающих Модульный автоматический выключатель для защиты линий, тип C,
Линий (рекомендуется) мин. 2 A; модульный автоматический выключатель для защиты линий, тип B, мин. 4 A
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Мин. частота повторения импульсов 1 s
Напряжение нагрузки L+
Цифровые выходы
Номинальное значение (пост. ток) 24 В
Защита от перепутывания полярности Нет
Потребление тока (номинальное) 570 мА
Потребление тока (в режиме холостого хода), тип. 90 мА
Нормальный ток включения 5 А
Цифровые выходы
Из источника напряжения нагрузки L+, макс. 25 мА
Нормальная рассеиваемая мощность 8 Вт
Оперативное запоминающее устройство
Встроенный 64 kbyte
Расширяемое Нет
Память загрузки
Вставная (MMC) Да
Вставная (MMC), макс. 8 Mbyte
Мин. хранение данных на MMC (с момента последнего программирования) 10 a
Хранение в буфере
Есть Да; обеспечивается за счет мультимедийной карты (не требует техобслуживания)
Без АКБ Да; Программа и данные
Нормальное время операций побитовой обработки 0,1 μs
Нормальное время операций со словами 0,24 μs
Нормальное время выполнения операций арифметики с фиксированной точкой 0,32 μs
Нормальное время выполнения операций с плавающей точкой 1,1 μs
Число блоков (общее) 1 024; (Блоки данных, функции, функциональные блоки) Максимальное число загружаемых блоков можно уменьшить посредством применяемой MMC.
Блоки данных (DB)
Макс. число 1 024; Диапазон числовых значений: от 1 до 16000
Макс. размер 64 kbyte
Функциональные блоки (FB)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Функции (FC)
Макс. число 1 024; Диапазон числовых значений: от 0 до 7999
Макс. размер 64 kbyte
Организационные блоки (OB)
Макс. число см. систему команд
Макс. размер 64 kbyte
Число свободных организационных блоков циклического выполнения 1; OB 1
Число организационных блоков прерывания по времени 1; OB 10
Число организационных блоков прерываний с задержкой 2; OB 20, 21
Число организационных блоков циклических прерываний 4; OB 32, 33, 34, 35
Число организационных блоков аппаратного прерывания 1; OB 40
Число пусковых организационных блоков 1; OB 100
Число организационных блоков обработки асинхронных ошибок 4; OB 80, 82, 85, 87
Число организационных блоков обработки синхронных ошибок 2; OB 121, 122
Глубина вложенности
На класс приоритета 16
Счетчик S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано от Z 0 до Z 7
Диапазон счета
Нижний предел 0
Верхний предел 999
Счетчик IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Таймеры S7
Число 256
Остаточность
Настраивается Да
Нижний предел 0
Верхний предел 255
Предварительно задано без остаточности
Временной диапазон
Нижний предел 10 мс
Верхний предел 9 990 s
Таймер IEC
Есть Да
Вид Системный функциональный блок
Число неограниченное число (ограничение устанавливается только посредством ОЗУ)
Остаточная область данных (включая таймеры, счетчики, маркеры), макс. 64 kbyte
Маркер
Макс. размер 256 byte
Есть остаток Да; от MB 0 до MB 255
Предварительно заданный остаток от MB 0 до MB 15
Число меток синхронизации 8; 1 байт маркера
Блоки управляющих данных
Настраиваемый остаток Да; посредством свойства Non Retain на блоке данных
Предварительно заданный остаток Да
Локальные данные
На класс приоритета, макс. 32 kbyte; макс. 2048 байт на блок
Периферийная адресная область
Вводы 1 024 byte
Выводы 1 024 byte
В том числе децентрализованных
Вводы нет
Выводы нет
Образ процесса
Вводы 1 024 byte
Выводы 1 024 byte
Вводы, настраивается 1 024 byte
Выводы, настраивается 1 024 byte
Вводы, предварительно задано 128 byte
Выводы, предварительно задано 128 byte
Адреса по умолчанию встроенных каналов
Цифровые входы от 124.0 до 125.1
Цифровые выходы от 124.0 до 124.5
Цифровые каналы
Вводы 266
В том числе централизованных 266
Выводы 262
В том числе централизованных 262
Аналоговые каналы
Вводы 64
В том числе централизованных 64
Выводы 64
В том числе централизованных 64
Количество расширительных устройств, макс. 0
Число ведущих устройств DP
Встроенный нет
Число работоспособных функциональных модулей и коммуникационных процессоров (рекомендуется)
Функциональные модули 8
Коммуникационные процессоры, LAN 4
Монтажные стойки
Макс. число монтажных стоек 1
Макс. число модулей на монтажную стойку 8
Часы
Программные часы Да
Буферные и синхронизируемые Нет; буферизация -нет. синхронизация - да
Макс. отклонение в день 10 s; норм.: 2 с
Работа часов после включения сетевого питания Часы продолжают работать с момента времени, в который была отключена сеть
Счетчик рабочего времени
Число 1
Числовые значения/диапазон числовых значений 0
Диапазон значений от 0 до 2^31 часов (при использовании SFC 101)
Степень детализации 1 ч
Остаточн. Да; при каждом запуске нужно запускать заново
Синхронизация времени
Поддерживается Да
На MPI, ведущее устройство Да
На MPI, починенное устройство Да
В AS, ведущее устройство Да
В AS, подчиненное устройство Нет
Число входов 10
Из них входы, используемые для технологических функций 8
Встроенные каналы (цифровые входы) 10
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Горизонтальный настенный монтаж
До 40 °C, макс. 10
До 60 ℃, макс. 5
Вертикальный настенный монтаж
До 40 °C, макс. 5
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +15 до +30 В
Входной ток
Для сигнала "1", тип. 8 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; 0,1/0,3/3/15 мс (Вы можете заново настроить входную задержку для стандартных входов во время выполнения программы. Внимание! При необходимости заданное время фильтрации активируется только после однократного истечения предыдущего времени фильтрации).
Номинальное значение 3 мс
Для технологических функций
С "0" на "1", макс. 48 μs; Минимальная длительность импульса/минимальная длительность межимпульсного интервала при максимальной частоте счета
Длина провода
Экранированные, макс. 1 000 m; 100 м на технологические функции
Неэкранированные, макс. 600 m; Для технологических функций: Нет
Для технологических функций
Экранированные, макс. 100 m; при максимальной частоте счета
Неэкранированные, макс. недопустимо
Вид выходов 6
Из них быстродействующих выходов 2; Внимание! Параллельное включение скоростных выходов ЦП недопустимо
Встроенные каналы (цифровые выходы) 6
Защита от короткого замыкания Да; с электронным срабатыванием
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения L+ (-48 В)
Включение цифрового входа Да
Коммутационная способность выходов
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 4 kΩ
Выходное напряжение
Для сигнала "1", мин. L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 500 мА
Для сигнала "1", диапазон допустимых значений, мин. 5 мА
Для сигнала "1", диапазон допустимых значений, макс. 0,6 А
Для сигнала "1", минимальный ток нагрузки 5 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Параллельное подключение двух выходов
Для повышения мощности Нет
Для резервного включения нагрузки Да
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 0,5 Гц
При ламповой нагрузке, макс. 100 Гц
Импульсных выходов, при омической нагрузке, макс. 2,5 кГц
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 40 °C, макс. 2 А
До 60 ℃, макс. 1,5 А
Вертикальный настенный монтаж
До 40 °C, макс. 1,5 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Число аналоговых входов 0
Встроенные каналы (аналоговые входы) 0
Число аналоговых выходов 0
Встроенные каналы (аналоговые выходы) 0
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Число интерфейсов Industrial Ethernet 0
Число разъемов PROFINET 0
Число интерфейсов RS 485 1; MPI
Число интерфейсов RS 422 0
Тип интерфейса встроенный интерфейс RS 485
Гальванически развязанный Нет
Физические параметры интерфейсов
Макс. выходной ток на интерфейс 200 мА
Протоколы
Ведущее устройство PROFIBUS DP Нет
Подчиненное устройство PROFIBUS DP Нет
Двухточечное соединение Нет
Макс. скорости передачи данных 187,5 kbit/s
Службы
Связь PG/OP Да
Маршрутизация Нет
Глобальная система передачи данных Да
Базовая S7-связь Да
S7-связь Да; только сервер, соединение проектируется с одной стороны
S7-связь, в качестве клиента Нет; но посредством коммуникационного процессора и загружаемого функционального блока
S7-связь, в качестве сервера Да
PROFIsafe Нет
Связь PG/OP Да
Маршрутизация наборов данных Нет
Глобальная система передачи данных
Поддерживается Да
Макс. число GD-контуров 8
Макс. число GD-пакетов 8
Макс. число GD-пакетов, отправитель 8
Макс. число GD-пакетов, получатель 8
Макс. размер GD-пакетов 22 byte
Макс. размер GD-пакетов (из них согласованных) 22 byte
Базовая S7-связь
Поддерживается Да
Макс. количество полезных данных на запрос 76 byte
Макс. количество полезных данных на запрос (из них согласованных) 76 byte; 76 байт (при X_SEND или X_RCV); 64 байт (при X_PUT или X_GET в качестве сервера)
S7-связь
Поддерживается Да
В качестве сервера Да
В качестве клиента Да; посредством CP и загружаемых FB
Макс. количество полезных данных на запрос 180 byte; (при использовании PUT/GET)
Макс. количество полезных данных на запрос (из них согласованных) 240 byte; в качестве сервера
S5-совместимая связь
Поддерживается Да; посредством CP и загружаемых FC
Число соединений
Общее 6
Применяется для PG-связи 5
Резервируется для PG-связи 1
Настраивается для PG-связи, мин. 1
Настраивается для PG-связи, макс. 5
Применяется для OP-связи 5
Резервируется для OP-связи 1
Настраивается для OP-связи, мин. 1
Настраивается для OP-связи, макс. 5
Применяется для базовой S7-связи 2
Резервируется для базовой S7-связи 0
Настраивается для S7-связи, мин. 0
Настраивается для S7-связи, макс. 2
Макс. число запрашиваемых станций для функций 6; в зависимости от проектируемых соединений для связи
Оповещения устройства программирования/панели оператора и базовой связи S7
Сообщения диагностики процессов Да
Макс. число одновременно активных блоков Alarm-S 300
Блок состояния Да; до 2 одновременно
Одиночный шаг Да
Число контрольных точек 4
Состояние/управление
Переменные состояние/управления Да
Переменные входы, выходы, маркеры, блоки данных, таймеры, счетчики
Макс. число переменных 30
Из них переменных состояния, макс. 30
Из них переменных управления, макс. 14
Принудительное исполнение
Принудительное исполнение Да
Принудительное исполнение, переменные Входы, выходы
Макс. число переменных 10
Диагностический буфер
Есть Да
Макс. число элементов 500
Настраивается Нет
Из них устойчивых к отказу сети 100; Только последние 100 элементов являются остаточными
Макс. число элементов, считываемых в режиме 499
Настраивается Да; с 10 до 499
Предварительно задано 10
Сервисные данные
Считываемые Да
Диагностический светодиодный индикатор
Индикатор состояния цифрового входа (зеленый) Да
Индикатор состояния цифрового выхода (зеленый) Да
Счетчики
Число счетчиков 2; см. руководство "Технологические функции"
Макс. частота счетчика 10 кГц
Измерение частоты Да
Число частотомеров 2; макс. 10 кГц (см. руководство "Технологические функции")
Управляемое позиционирование Нет
Встроенные функциональные блоки (регулирование) Нет
PID-регулятор Нет
Число импульсных выходов 2; ШИМ-модуляция до 2,5 кГц (см. руководство "Технологические функции")
Предельная частота (импульс) 2,5 кГц
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов Да
Между каналами Нет
Между каналами и шиной на задней стенке Да
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов Да
Между каналами Нет
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 600 В пост. тока
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 60 °C
Программное обеспечение для проектирования
STEP 7-Lite Нет
Проектирование / программирование / заголовок
Операционный резерв см. систему команд
Круглые скобки 8
Системные функции (SFC) см. систему команд
Системные функциональные блоки (SFB) см. систему команд
Язык программирования
HiGraph® Защита ноу-хау Да
Защита программ пользователя/защита паролем Да
Кодирование блоков Да; с S7-Block Privacy
Ширина 80 мм
Высота 125 мм
Глубина 130 мм
Масса, прибл. 410 г
Артикул 6ES7312-5BF04-0AB0
Каталог ID ST73
Код группы R132
Товарный код 85371091
Вес Нетто (Кг) 0,458 Кг
Вид продуктов CPU 312C
Производитель Siemens
Ценовая Группа 230
Группа Продукта 4030
Размер упаковки 13,10 x 15,30 x 8,90
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-300, КОМПАКТНОЕ ЦПУ CPU 312C С ИНТЕРФЕЙСОМ MPI, 10 DI/6 DO, 2 БЫСТРЫХ СЧЁТЧИКА (10 КГЦ), ВСТРОЕННЫЙ БЛОК ПИТАНИЯ =24 В, 64 КБАЙТ РАБОЧЕЙ ПАМЯТИ, ДЛЯ РАБОТЫ НЕОБХОДИМЫ ФРОНТШТЕКЕР (1 X 40ПОЛ.) И КАРТА ПАМЯТИ MICRO MEMORY CARD
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7312-5BF04-0AB0
PLM-Дата вступления в силу Продукт снимается с производства с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 95 дней
Похожие товары
Доступен к заказу
6ES7317-2AJ10-0AB0
457 296 ₽−19% 371 073 ₽
Доступен к заказу
6ES7317-6TK13-0AB0
457 296 ₽−19% 371 507 ₽
Доступен к заказу
6ES7315-6TH13-0AB0
177 537 ₽−19% 144 524 ₽
