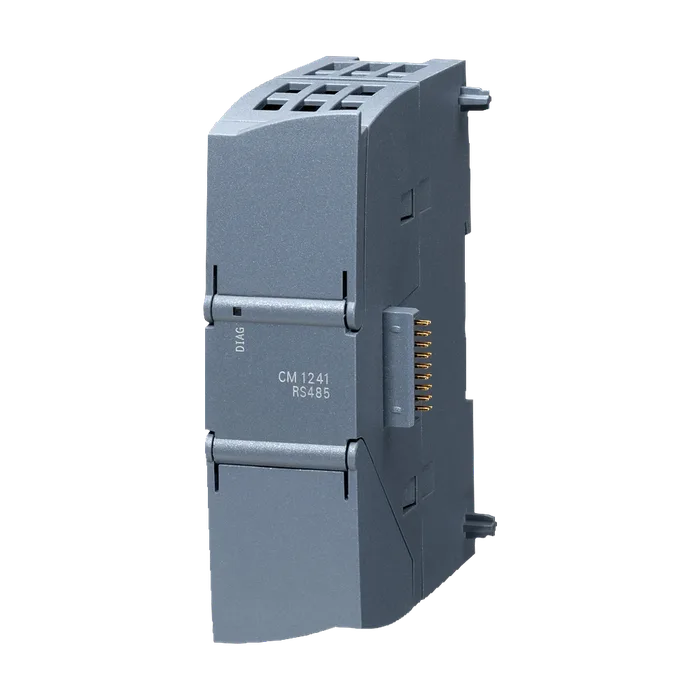

SIMATIC S7-1200, коммуникационный модуль CM 1241, RS422/485, 9-полюсный разъём SUB D (вилка), свободно-программируемый порт с поддержкой телеграмм
14 961 ₽−21%11 802 ₽С НДС
Код товара: 6ES72411CH320XB0
Доступен к заказу
01
Описание
SIMATIC S7-1200, коммуникационный модуль CM 1241, RS422/485, 9-полюсный разъём SUB D (вилка), свободно-программируемый порт с поддержкой телеграмм
Обозначение типа продуктаCM 1241 RS 422 / 485
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Макс. потребление тока220 mA; из объединяющей шины 5 В пост. тока
Нормальная рассеиваемая мощность1,1 Вт
Интерфейсы/тип шиныRS 422 / 485 (X.27)
Число интерфейсов1
Двухточечное соединение
Макс. длина провода1 000 м
Встроенный драйвер протокола
Свободный портДа
Ведущее устройство Modbus RTUДа
Подчиненное устройство Modbus RTUДа
Встроенные протоколы
Свободный порт
Макс. длина телеграммы1 kbyte
Битов на символ7 или 8
Количество стоповых битов1 (стандарт), 2
Контроль по четкостиОтсутствие четности (стандарт); прямой, непрямой, метка (бит четности всегда на 1); пробел (бит четности всегда на 0)
Макс. длина телеграммы1 kbyte
Битов на символ7 или 8
Количество стоповых битов1 (стандарт), 2
Контроль по четкостиОтсутствие четности (стандарт); прямой, непрямой, метка (бит четности всегда на 1); пробел (бит четности всегда на 0)
Ведущее устройство Modbus RTU
Адресная областьОт 1 до 49 999 (стендартное адрессование шины Modbus)
Макс. число подчиненных устройств247; кол-во подчиненных устройств от 1 до 247, на сегмент сети MODBUS максимум 32 устройства, дополнительные повторители необходимы для увеличения сети до максимальной конфигурации
Подчиненное устройство Modbus RTU
Адресная областьОт 1 до 49 999 (стендартное адрессование шины Modbus)
Диагностическая функцияДа
Диагностический светодиодный индикатор
Для индикации состояния выходовДа
Степень защиты IPIP20
Маркировка CEДа
Допуск CSAДа
Допуск ULДа
CULusДа
Допуск FMДа
RCM (ранее C-TICK)Да
Допуск КСДа
Допуск для судостроенияДа
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин.-20 °C
Макс.60 °C
Горизонтальный настенный монтаж, мин.-20 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-20 °C
Вертикальный настенный монтаж, макс.50 °C
Допустимое изменение температурыот 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин.795 hPa
Эксплуатация, макс.1 080 hPa
Хранение/транспортировка, мин.660 hPa
Хранение/транспортировка, макс.1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс.95 %
Ширина30 мм
Высота100 мм
Глубина75 мм
Масса, прибл.155 г
Артикул6ES7241-1CH32-0XB0
Каталог IDST72
Код группыR132
Товарный код85176200
Вес Нетто (Кг)0,150 Кг
Вид продуктовКоммуникационные модули CM 1241
ПроизводительSiemens
Ценовая Группа212
Группа Продукта4510
Размер упаковки8,80 x 10,70 x 5,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1200, КОММУНИКАЦИОННЫЙ МОДУЛЬ CM 1241, RS422/485, 9-ПОЛЮСНЫЙ РАЗЪЁМ SUB D (ВИЛКА), СВОБОДНО-ПРОГРАММИРУЕМЫЙ ПОРТ С ПОДДЕРЖКОЙ ТЕЛЕГРАММ
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)6ES7241-1CH32-0XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
