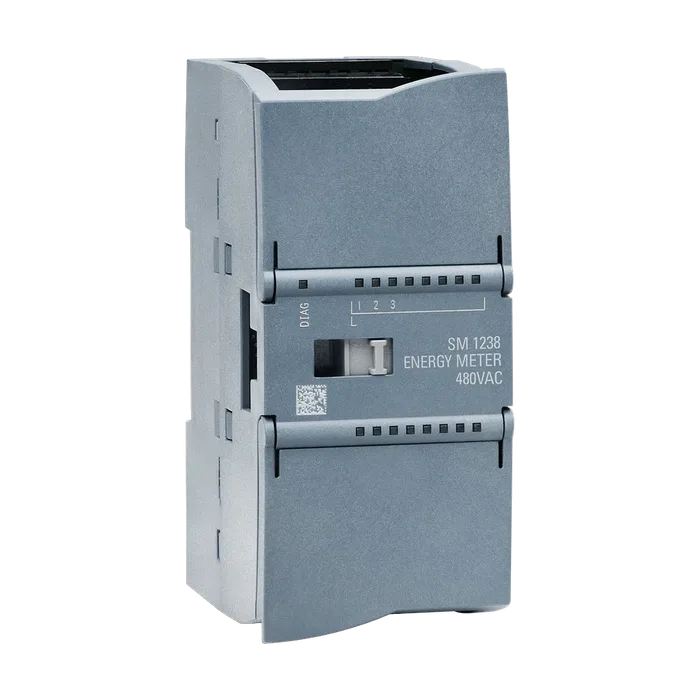

SIMATIC S7-1200, модуль аналоговых входов- электросчётчик SM 1238 Energy Meter 480 В AC, модуль для систем энергоменеджмента для измерения электрических параметров в одно- и трёхфазных сетях (TN, TT) переменного тока до 480 В, диапазон токов: 1 А, 5 А, запись напряжений, токов, угла фаз, мощности, энергии
73 229 ₽−18%59 729 ₽С НДС
Код товара: 6ES72385XA320XB0
Доступен к заказу
01
Описание
SIMATIC S7-1200, модуль аналоговых входов- электросчётчик SM 1238 Energy Meter 480 В AC, модуль для систем энергоменеджмента для измерения электрических параметров в одно- и трёхфазных сетях (TN, TT) переменного тока до 480 В, диапазон токов: 1 А, 5 А, запись напряжений, токов, угла фаз, мощности, энергии
Обозначение типа продуктаSM 1238, счетчик электроэнергии AI 480 В перем. тока
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияВерсия 2.0.1
Функция продукта
Измерение напряженияДа
С трансформатором напряженияДа
Измерение токаДа
Без трансформатора токаНет
С трансформатором токаДа
Измерение энергииДа
Измерение частотыДа
Измерение мощностиДа
Измерение активной мощностиДа
Измерение реактивной мощностиДа
Данные для идентификации и техобслуживанияДа; I&M 0
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1
Режим работы
Циклическое измерениеДа
Ациклическое измерениеДа
Нецикличный доступ к измеренным значениямДа
Жестко определенные наборы измеренных значенийДа
Свободно определенные наборы измеренных значенийНет
Изменение параметров в режиме RUN возможноДа
Калибровка в режиме RUN возможнаДа
Монтажное положениегоризонтальная установка, вертикальная установка
Осуществление электроснабженияиз ЦП
Вид напряжения питанияDC
Макс. потребление тока180 мА
Нормальная рассеиваемая мощность0,75 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль124 байт; 112 байт вход / 12 байт выход
Счетчик рабочего времени
ЕстьДа
Нормальное время цикла (все каналы)50 ms; Время на последовательное обновление результатов измерения и расчетных значений (циклические и ациклические данные)
Аварийные сигналы
Диагностический сигналДа
Сигнал предельного значенияДа
Аварийный сигнал процессаНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод работы (Fn)
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Функции измерения
Способ измерения напряженияИСКЗ
Способ измерения токаИСКЗ
Вид регистрации результатов измерениянепрерывно
Форма кривой напряжениясинусоидальная или искаженное
Измеряемый параметр фазного угла±1 °; не учтено в IEC 61557-12
Измеряемая величина частота0,05
Гальваническая развязка каналов
Между каналами и шиной на задней стенкеДа; AC 3 700 В (Type Test) CAT III
Изоляция, испытанная посредствомAC 2 300 В для 1 мин (Type Test)
Маркировка CEДа
Допуск CSAДа
Допуск ULДа
CULusДа
Допуск FMДа
RCM (ранее C-TICK)Да
Допуск КСДа
Допуск для судостроенияДа
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-20 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-20 °C
Вертикальный настенный монтаж, макс.50 °C
Ширина45 мм
Высота100 мм
Глубина75 мм
Масса, прибл.165 г
Данные для выбора трансформатора тока
Мин. полное сопротивление нагрузкив зависимости от длины и сечения кабеля, см. справочник по
Трансформатора тока x/1Aаппарату
Мин. полное сопротивление нагрузкив зависимости от длины и сечения кабеля, см. справочник по
Трансформатора тока x/5Aаппарату
Артикул6ES7238-5XA32-0XB0
Каталог IDST72
Код группыR132
Товарный код85389091
Вес Нетто (Кг)0,183 Кг
Вид продуктовSM 1238 Energy Meter 480 V AC analog input modules
ПроизводительSiemens
Ценовая Группа212
Группа Продукта4508
Размер упаковки8,80 x 10,50 x 5,40
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1200, модуль аналоговых входов- электросчётчик SM 1238 Energy Meter 480V AC, модуль для систем энергоменеджмента для измерения электрических параметров в одно- и трёхфазных сетях (TN, TT) переменного тока до 480 В; диапазон токов: 1 А, 5 А; запись напряжений, токов, угла фаз, мощности, энергии
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)6ES7238-5XA32-0XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
