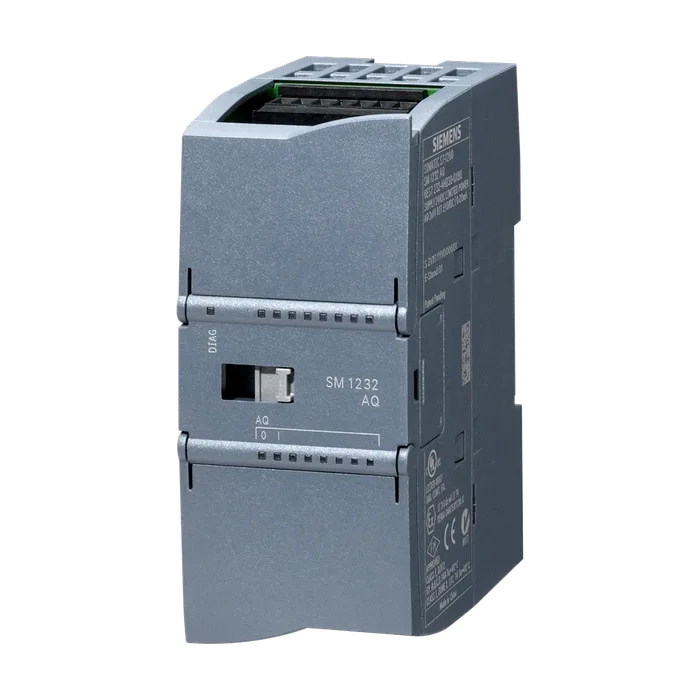

SIMATIC S7-1200, модуль аналогового вывода SM 1232, 2 AO, +/-10 В, 14 бит, или 0-20 MA 13 бит
Обозначение типа продукта SM 1232, AQ 2 x 14 разряд.
Номинальное значение (пост. ток) 24 В
Потребление тока, тип. 45 мА
Из шины на задней стойке 5 В пост. тока, тип. 80 мА
Нормальная рассеиваемая мощность 1,5 Вт
Число аналоговых выходов 2; Ток или напряжение
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 1 000 Ω
При выходных токах, макс. 600 Ω
Длина провода
Экранированные, макс. 100 m; экранировано, витая пара
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 14 bit; Напряжение: 14 бит, Ток: 13 бит
Погрешность температуры (относительно диапазона выходных параметров) (+/-) Весь диапазон измерений от 25 ℃ ±0,3 %, до 55 ℃ ±0,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона выходных параметров, (+/-) 0,3 %
Ток относительно диапазона выходных параметров, (+/-) 0,3 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Макс. синфазное напряжение 12 В
Аварийные сигналы Да
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Диагностика Да
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Диагностический светодиодный индикатор
Для индикации состояния выходов Да
Для обслуживания Да
Степень защиты IP IP20
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 795 hPa
Эксплуатация, макс. 1 080 hPa
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
Концентрация вредных веществ
SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 45 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 180 г
